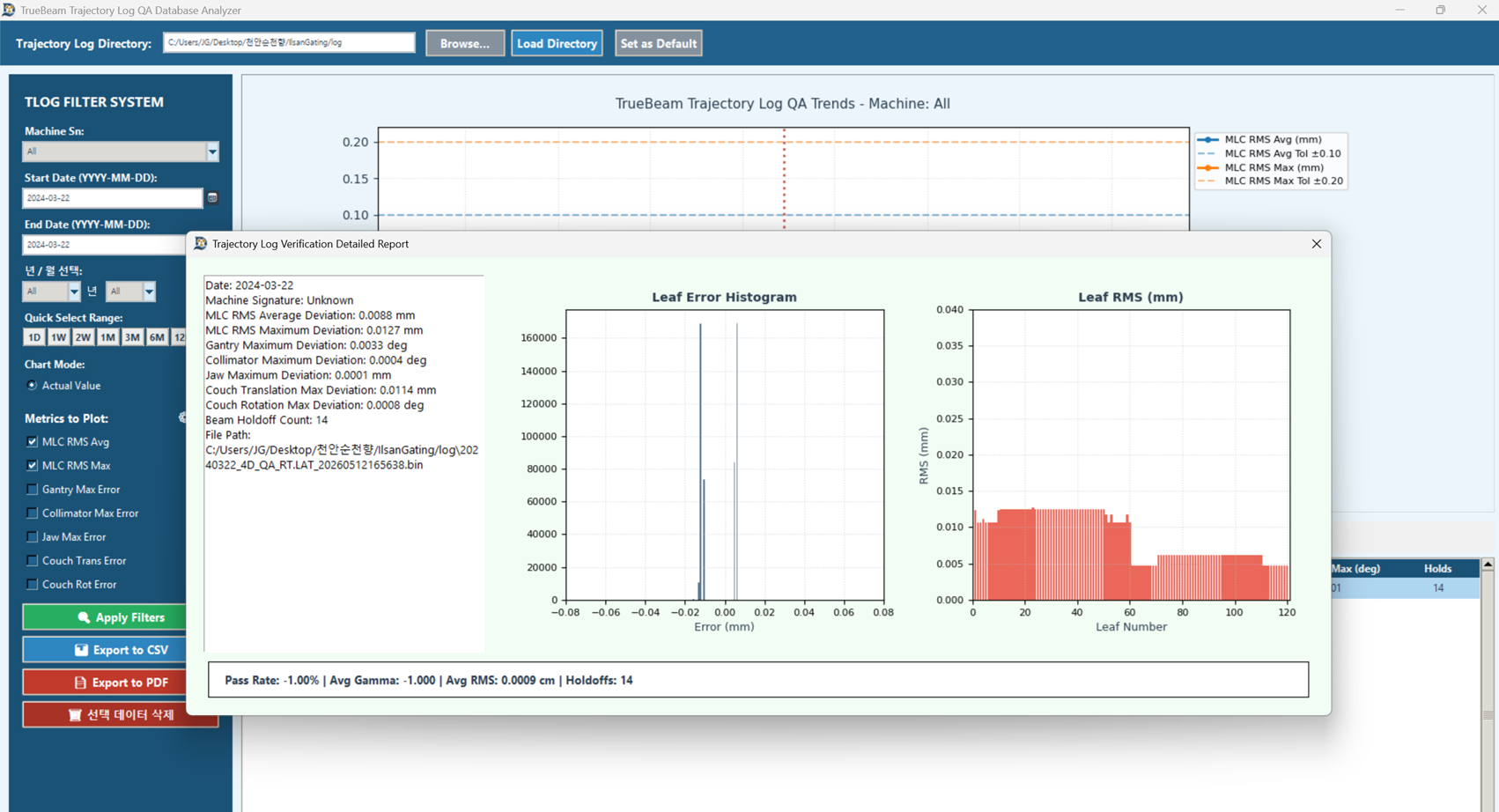

📁 Trajectory Log QA: 실제 전달 궤적 기반 정확도 검증

01

가속기 로그 직접 파싱

Varian Trajectory Log(.bin)와 Dynalog(.dlg)를 그대로 읽어 별도 변환 없이 분석을 시작합니다.
02

계획 대비 실제 구동 대조

치료 계획상의 MLC 위치와 로그에 기록된 실제 구동 위치를 시점별로 대조하여 편차를 산출합니다.
03

리프별 오차 통계 및 리포트

리프 전체에 대한 RMS 오차와 최대 편차를 집계하고, 결과를 PDF 리포트로 내보냅니다.

⚖️ TG-51 Calibration: AAPM 프로토콜 기반 절대선량 교정

01

AAPM TG-51 프로토콜 지원

북미 표준인 AAPM TG-51 절대선량 교정 절차를 지원하여 TRS-398과 함께 쓸 수 있습니다.
02

보정 계수 자동 산출

온도·기압 보정, 이온 재결합, 극성 효과 등 교정에 필요한 보정 계수를 입력값으로부터 자동 계산합니다.
03

교정 이력 관리

산출된 교정 결과를 저장해 에너지별 출력 변화 추이를 이어서 확인할 수 있습니다.

🔬 Catphan Resolution (CTP528): 공간 분해능 검증

01

고대조도 분해능 측정

CTP528 모듈의 라인 페어 패턴을 분석하여 영상 장치가 구분해 낼 수 있는 최소 간격을 산출합니다.
02

MTF 곡선 산출

변조 전달 함수(MTF)를 계산해 공간 주파수에 따른 분해능 저하를 정량적으로 확인합니다.
03

기준 대비 판정 및 리포팅

측정값을 기관이 정한 기준과 비교해 판정하고 결과를 리포트에 포함합니다.

🔬 Catphan Low Contrast (CTP515): 저대조도 검출능 평가

01

저대조도 타겟 검출

CTP515 모듈의 서로 다른 크기·대조도 타겟을 분석해 실제로 식별 가능한 범위를 판정합니다.
02

CNR(대조도 대 잡음비) 산출

배경 잡음 대비 신호 차이를 계산하여 영상 품질을 수치로 나타냅니다.
03

추이 관리

반복 측정 결과를 누적해 영상 장치 성능 변화를 장기적으로 관찰합니다.

🧭 Collimator Angle Cal: 콜리메이터 각도 자동 산출

01

영상 기반 각도 계산

조사면 영상에 나타난 기하학적 특징으로부터 콜리메이터 회전 각도를 자동 계산합니다.
02

표시 각도와의 편차 확인

가속기가 표시하는 각도와 영상에서 산출된 실제 각도의 차이를 확인합니다.
03

갠트리 각도 검증과 연계

Gantry Angle Cal 결과와 함께 보면 회전축 전반의 기하학적 정확도를 파악할 수 있습니다.

🔄 Image Rotate: 분석 전 영상 방향 정렬

01

영상 회전 및 방향 보정

촬영 방향이 다르게 저장된 영상을 분석에 맞는 방향으로 돌려 놓습니다.
02

일괄 적용

같은 조건으로 촬영된 여러 장의 영상에 동일한 회전을 적용할 수 있습니다.
03

원본 보존

회전은 분석용으로만 적용되며 원본 파일은 그대로 남습니다.

↔️ Move PDD Data: 심부선량 데이터 위치 이동

01

깊이 축 이동

측정 시작 깊이가 어긋난 PDD 데이터를 원하는 기준으로 옮깁니다.
02

표면 위치 정렬

여러 조건에서 측정한 곡선의 표면 기준점을 맞춰 비교가 가능한 상태로 만듭니다.
03

비교 분석과 연계

정렬한 데이터를 PDD Comparison에서 바로 겹쳐 볼 수 있습니다.

✂️ Toggle Crop: 관심 영역만 잘라 보기

01

분석 구간 지정

곡선이나 영상에서 실제로 볼 구간만 남기고 나머지를 잠시 감춥니다.
02

한 번에 되돌리기

같은 메뉴를 다시 눌러 전체 구간 보기로 즉시 돌아옵니다.
03

데이터 보존

표시 범위만 바뀔 뿐 원본 측정값은 잘려 나가지 않습니다.

📏 Align Profiles: 프로파일 축 정렬

01

중심 기준 정렬

서로 다른 시점에 측정한 프로파일들의 중심을 맞춰 비교 가능한 상태로 만듭니다.
02

측정 오프셋 보정

검출기 설치 위치 차이로 생긴 좌우 어긋남을 정렬 단계에서 제거합니다.
03

비교 분석 준비

정렬을 마친 데이터는 Profile Comparison에서 그대로 겹쳐 볼 수 있습니다.

⊞ Set Pixel Spacing: 픽셀 간격 지정

01

실제 거리 기준 설정

영상의 픽셀 하나가 몇 밀리미터에 해당하는지 지정해 측정값이 실제 거리로 환산되게 합니다.
02

메타데이터 누락 대응

DICOM 정보에 간격이 없거나 잘못 기록된 영상에서도 올바른 값을 직접 넣을 수 있습니다.
03

측정 정확도 확보

필드 크기, 반음영 등 거리 기반 지표가 이 설정을 따라 산출됩니다.

↩️ Reset Smoothing: 보정 전 원본으로 되돌리기

01

원본 데이터 복원

여러 차례 적용한 스무딩을 한 번에 해제하고 측정 원본 상태로 되돌립니다.
02

과보정 방지

필터를 반복 적용해 실제 신호까지 뭉개졌을 때 안전하게 처음으로 돌아갈 수 있습니다.
03

조건 재탐색

원본에서 다시 시작해 다른 필터 조합을 시험해 볼 수 있습니다.

📶 RTPS Queue: 전송 대기열 및 무결성 확인

01

전송 상태 확인

치료계획시스템으로 보낸 데이터의 전송 진행 상태를 목록으로 확인합니다.
02

실패 건 재전송

네트워크 문제 등으로 실패한 항목을 골라 다시 보낼 수 있습니다.
03

무결성 검증

전송된 파일이 손상 없이 도착했는지 확인해 누락을 방지합니다.

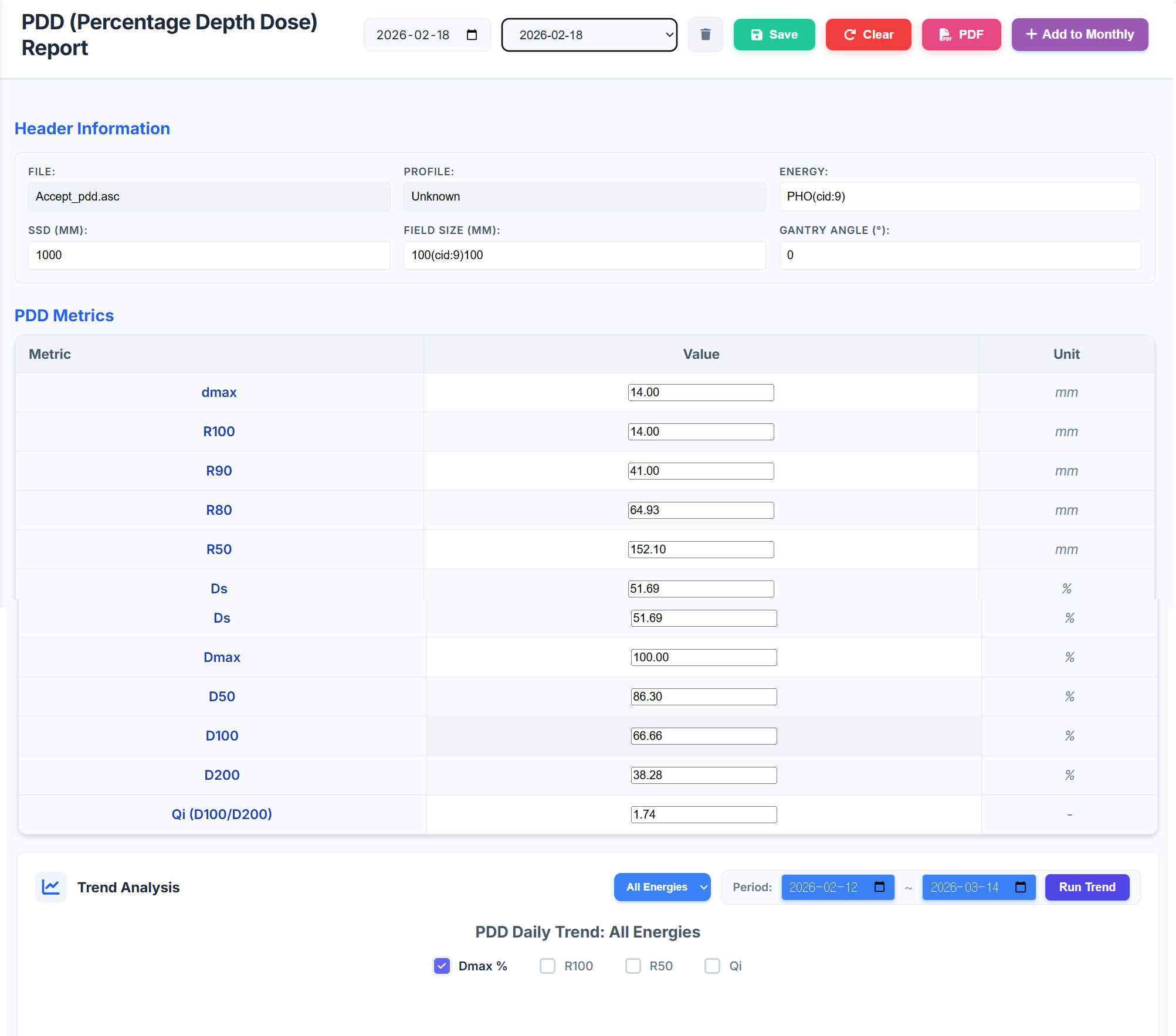

📄 Auto PDD Report: 심부선량 리포트 자동 생성

01

측정 데이터 일괄 처리

불러온 PDD 측정 데이터를 한 번에 처리해 리포트 초안을 만듭니다.
02

주요 지표 자동 기입

dmax, R50, 선질 지표 등 심부선량 특성값을 계산해 리포트에 채워 넣습니다.
03

기관 양식 적용

설정해 둔 기관 양식과 측정자 서명을 반영해 제출 가능한 PDF로 출력합니다.

📄 Photon PDD Report: 광자선 심부선량 리포트

01

광자선 전용 지표 산출

광자선 심부선량 곡선에서 dmax, D10/D20 및 선질 지표를 계산합니다.
02

에너지별 정리

6MV, 10MV, 15MV 등 에너지별 측정 결과를 한 문서에 정리합니다.
03

표준 서식 출력

정해진 서식에 맞춰 그래프와 수치를 배치한 PDF를 생성합니다.

📄 Electron PDD Report: 전자선 심부선량 리포트

01

전자선 전용 지표 산출

R50, Rp, 표면 선량 등 전자선 심부선량 곡선의 특성값을 계산합니다.
02

에너지별 정리

6MeV부터 20MeV까지 에너지별 측정 결과를 한 문서로 묶습니다.
03

표준 서식 출력

광자선 리포트와 동일한 서식 체계로 출력해 문서 관리를 일원화합니다.

🧰 Tools — 빔 데이터 · 영상 상시 도구

측정이 끝난 데이터를 비교하고, 각도를 계산하고, 다른 시스템이 읽을 수 있는 포맷으로 바꾸는 도구들입니다.

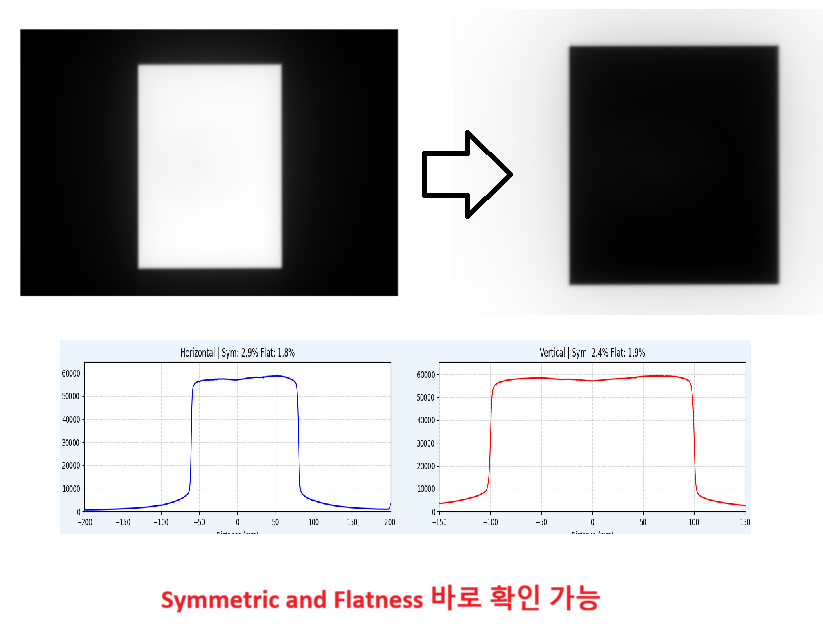

Invert Color 판독이 쉬운 쪽으로 영상 명암을 반전합니다. 열기 →

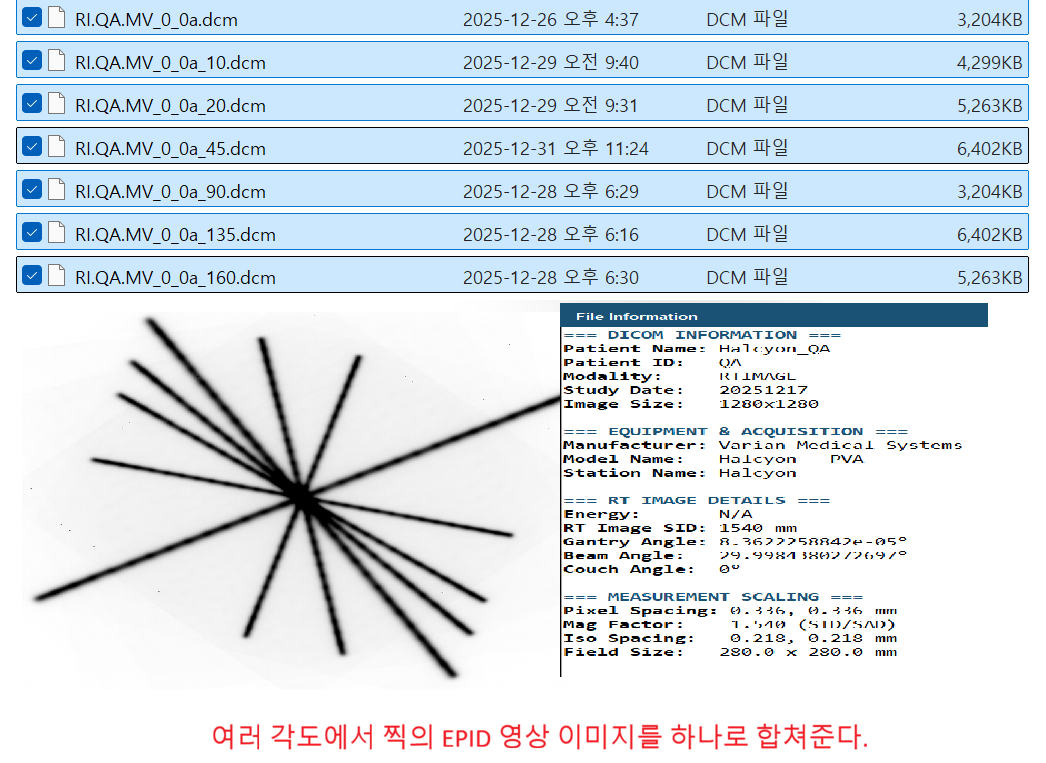

Dicom Composite 여러 빔의 DICOM 영상을 하나로 합쳐 봅니다. 열기 →

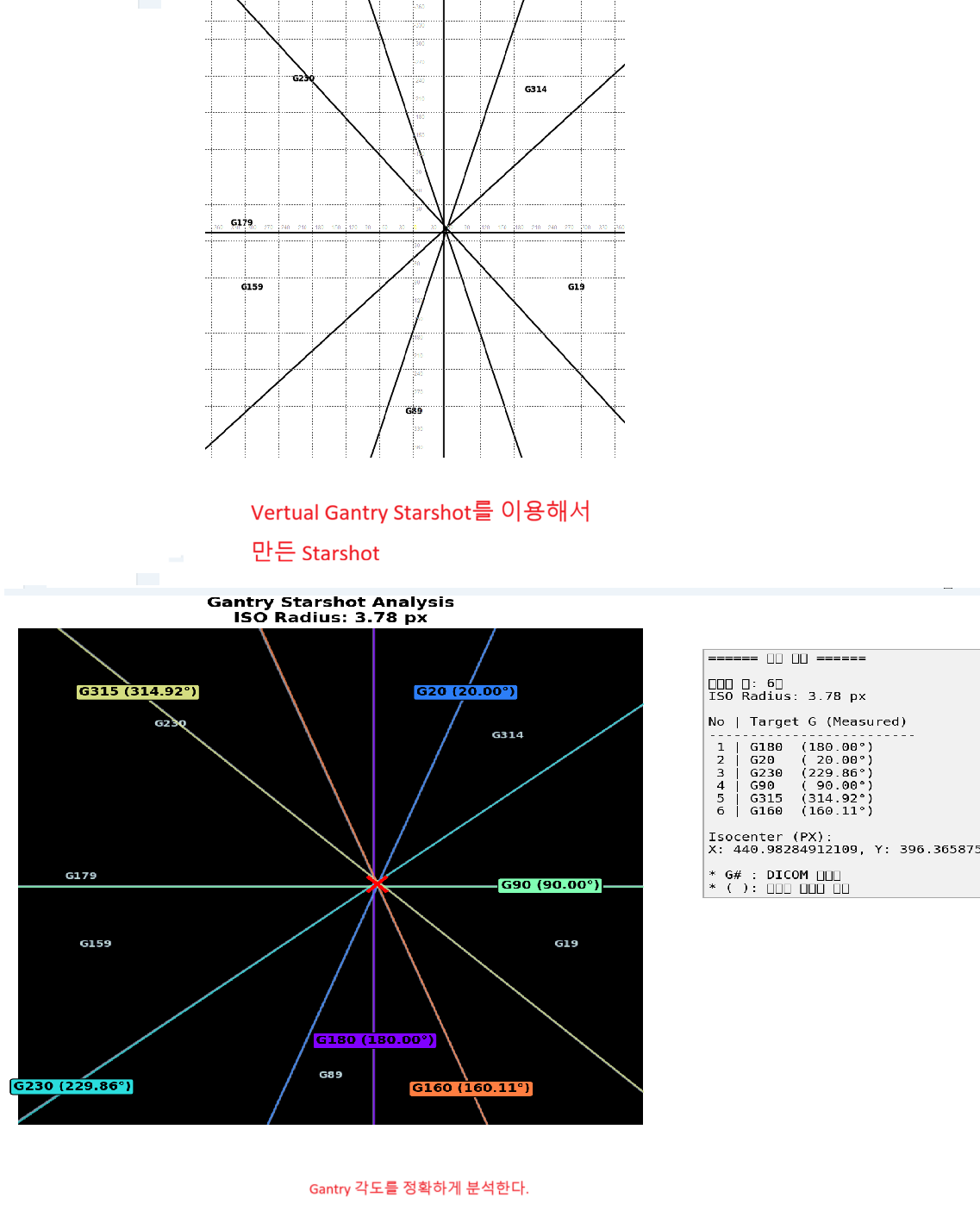

Gantry_Angle_Cal 영상의 기하 정보로 갠트리 각도를 자동 산출합니다. 열기 →
Collimator Angle Cal 같은 방식으로 콜리메이터 각도를 산출합니다. 열기 →
Image_Rotate 분석 전 영상 방향을 맞춥니다. 열기 →

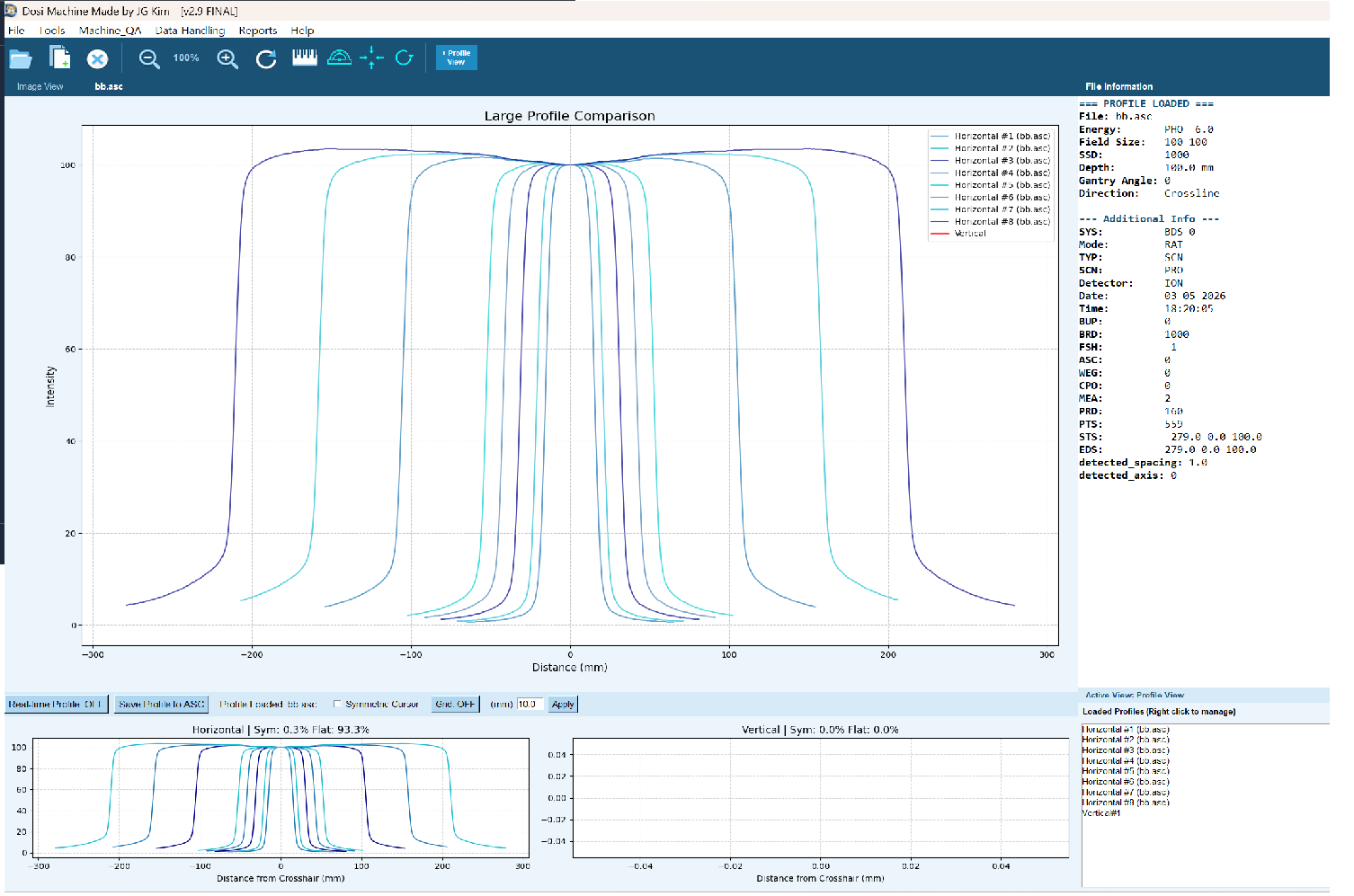

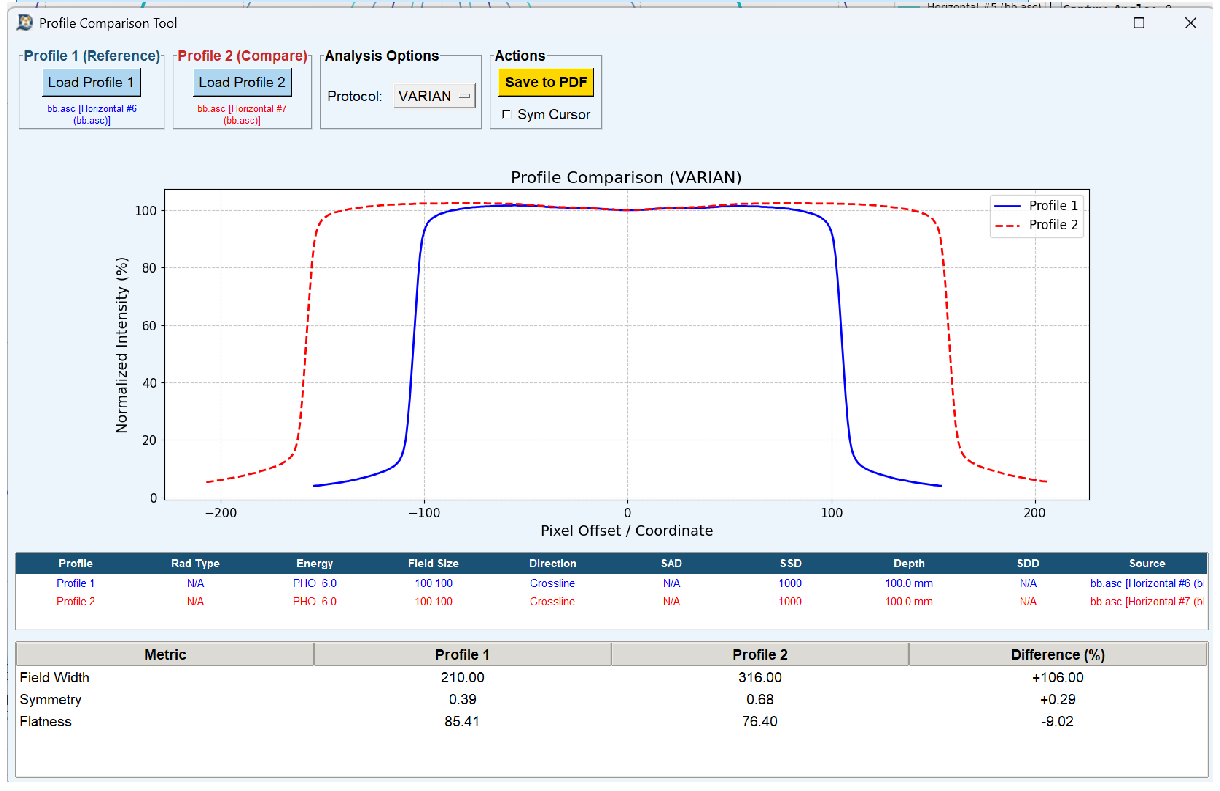

Profile Comparison 여러 빔 프로파일을 겹쳐 상호 비교합니다. 열기 →

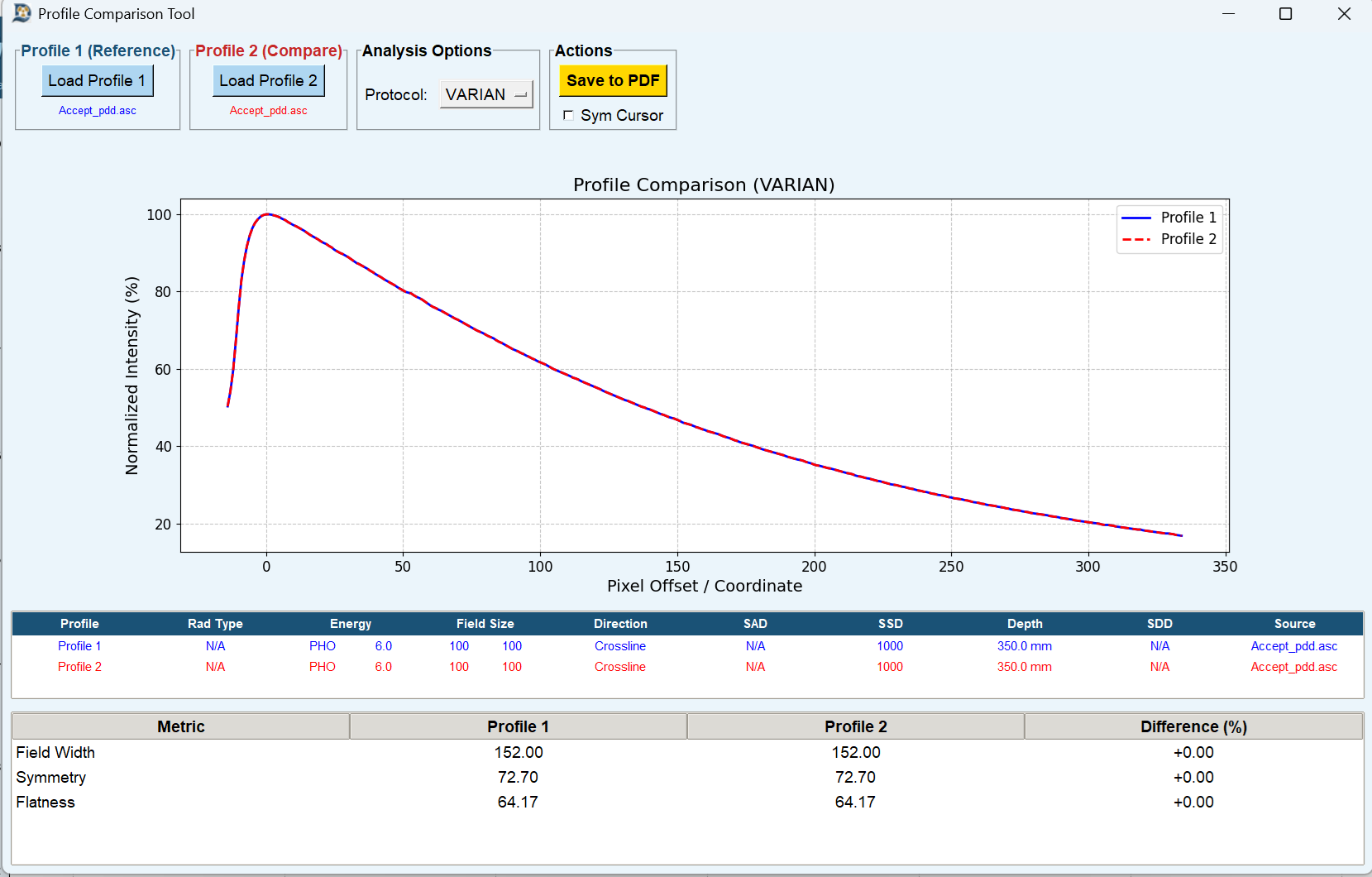

PDD Comparison 심부선량 곡선을 나란히 놓고 대조합니다. 열기 →

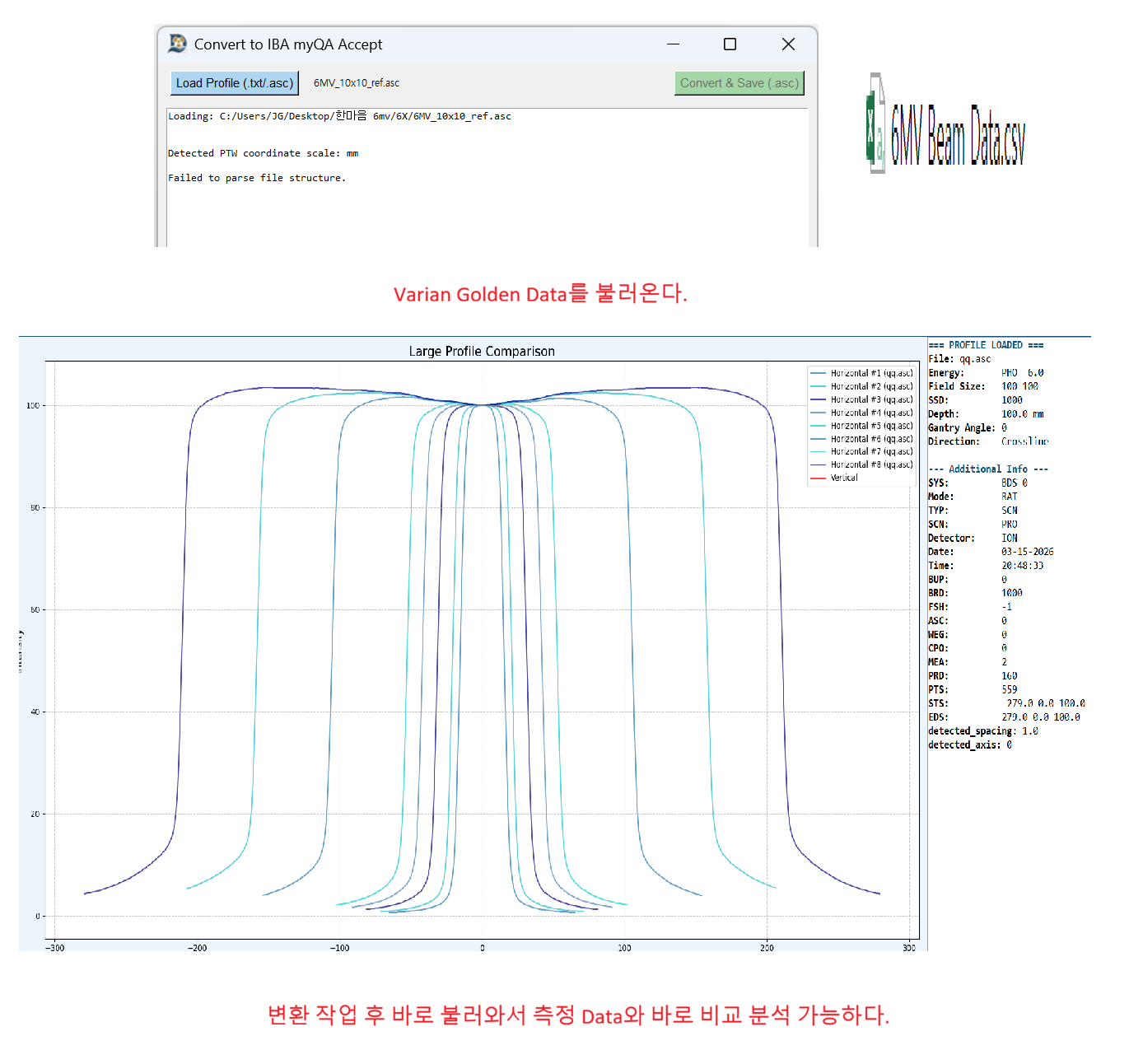

Convert to Accept Format IBA myQA Accept(.opab) 포맷으로 변환해 내보냅니다. 열기 →

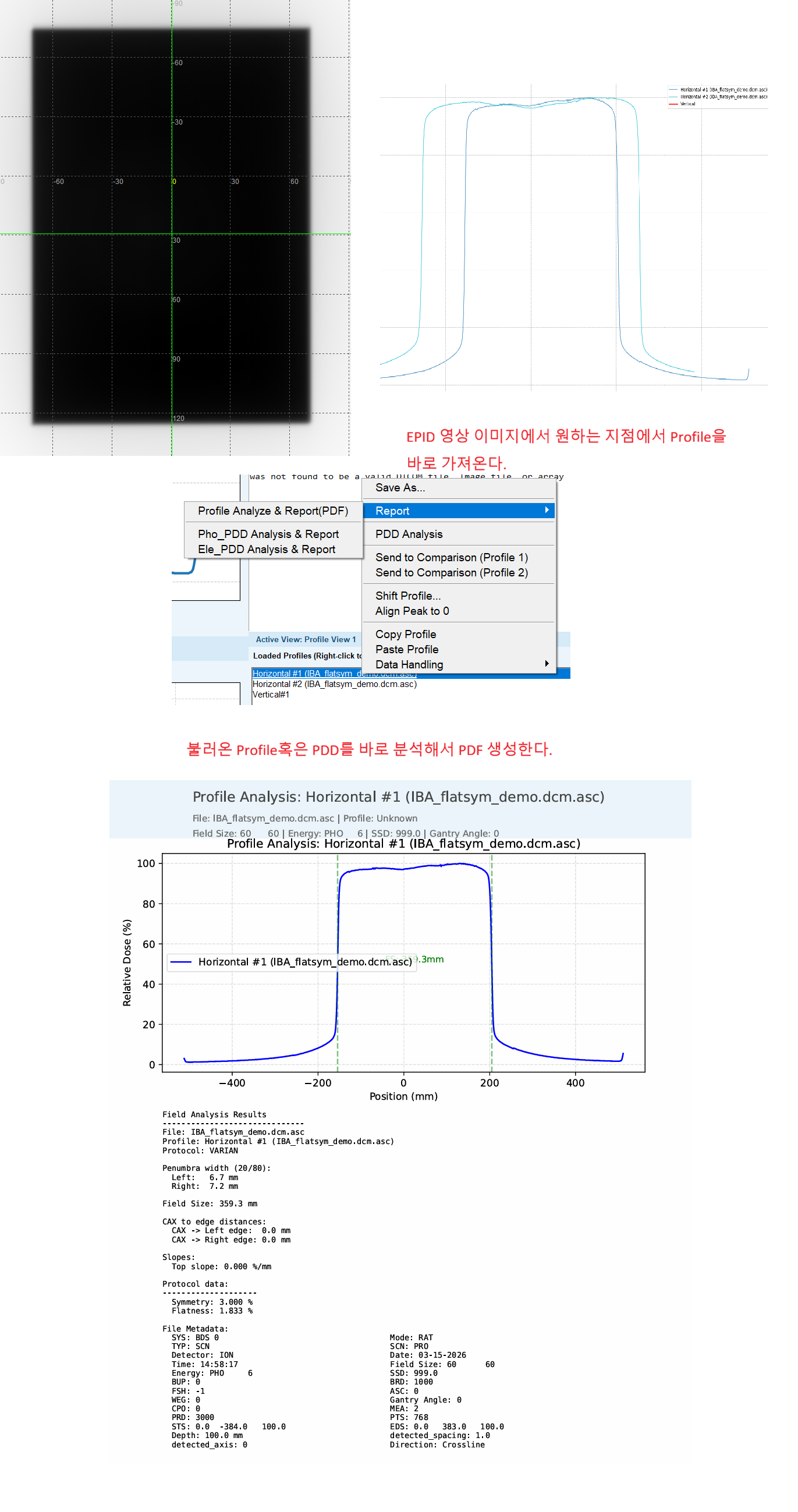

Save Profile to ASC 프로파일 데이터를 범용 ASC 포맷으로 저장합니다. 열기 →

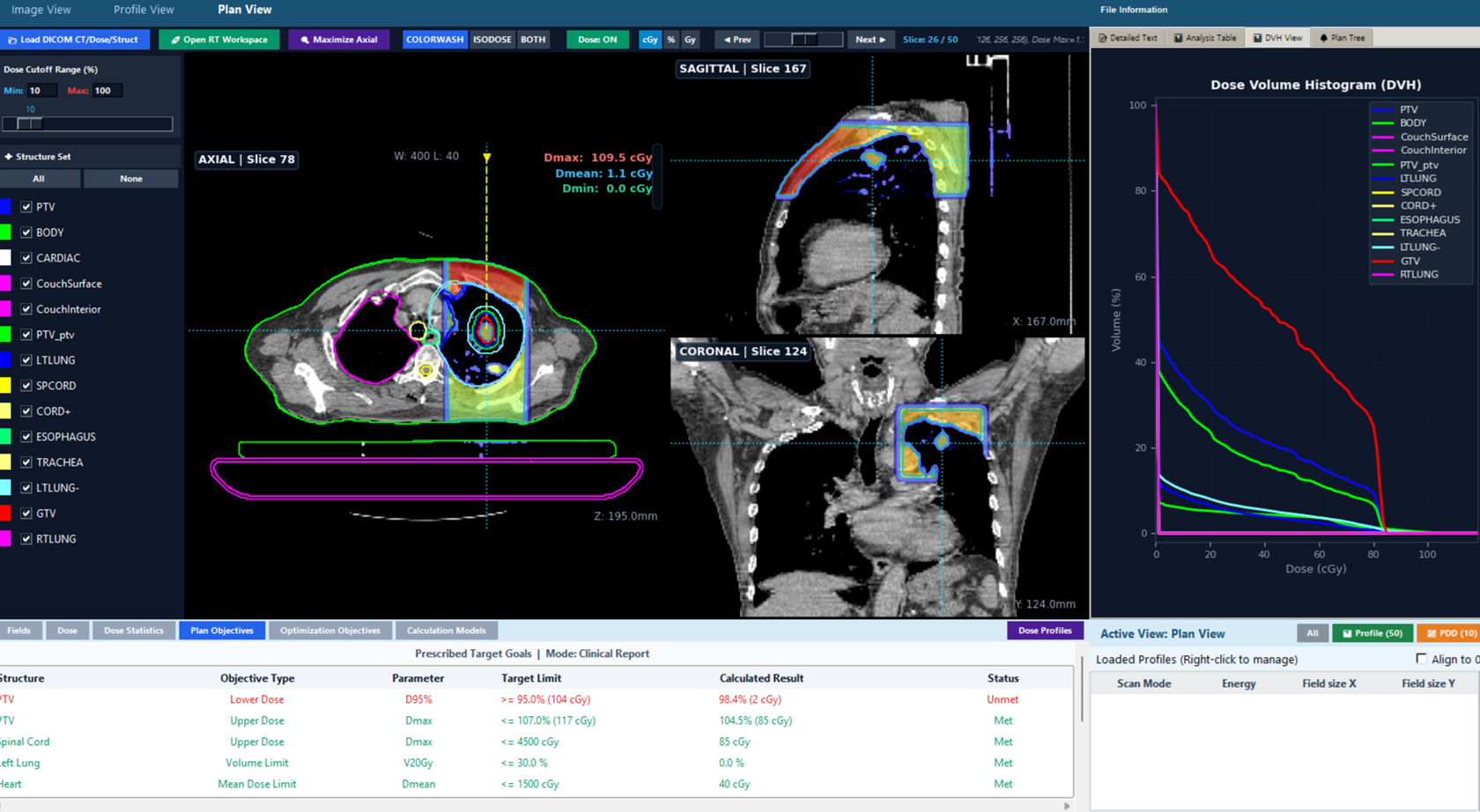

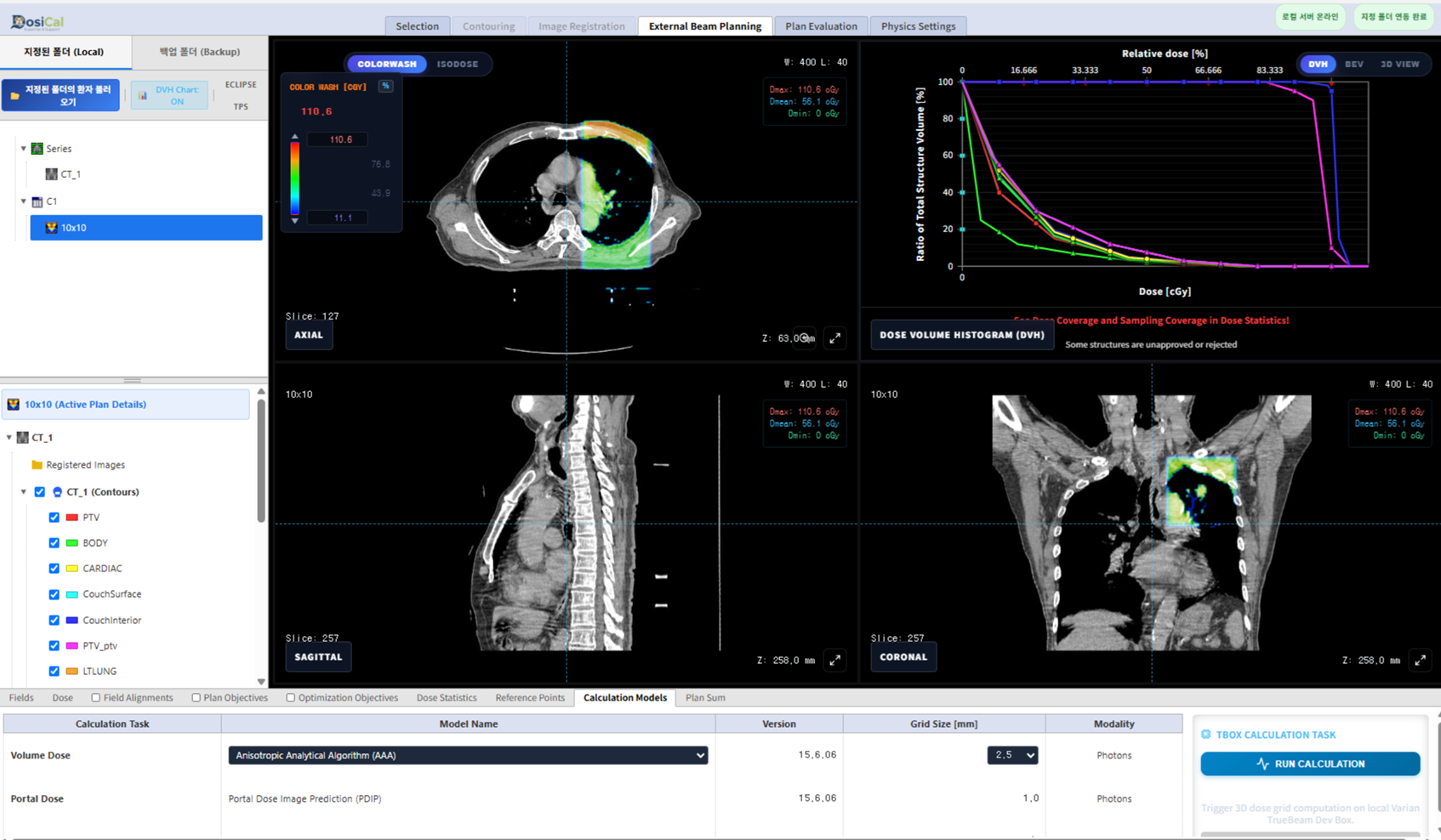

RT Workspace RT Plan · Dose · Structure를 환자/검사별로 정리해 브라우징합니다. 열기 →
Move PDD Data PDD 데이터를 원하는 위치로 옮깁니다. 열기 →

항목 11개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

🎯 Machine QA — 가속기 자체를 검증하는 핵심 메뉴

절대선량 교정부터 아이소센터 · MLC · 호흡 동기까지, 가속기 성능을 검증하는 모든 항목이 여기 모여 있습니다. EPID 영상과 가속기 로그를 직접 읽으므로 필름 현상이나 별도 변환 작업이 필요하지 않습니다.

Field Analysis 평탄도 · 대칭도 · 반음영 · 빔 중심 이탈을 산출합니다. 열기 →
Starshot Analysis 갠트리 · 콜리메이터 · 카우치 회전축 정확도를 봅니다. 열기 →

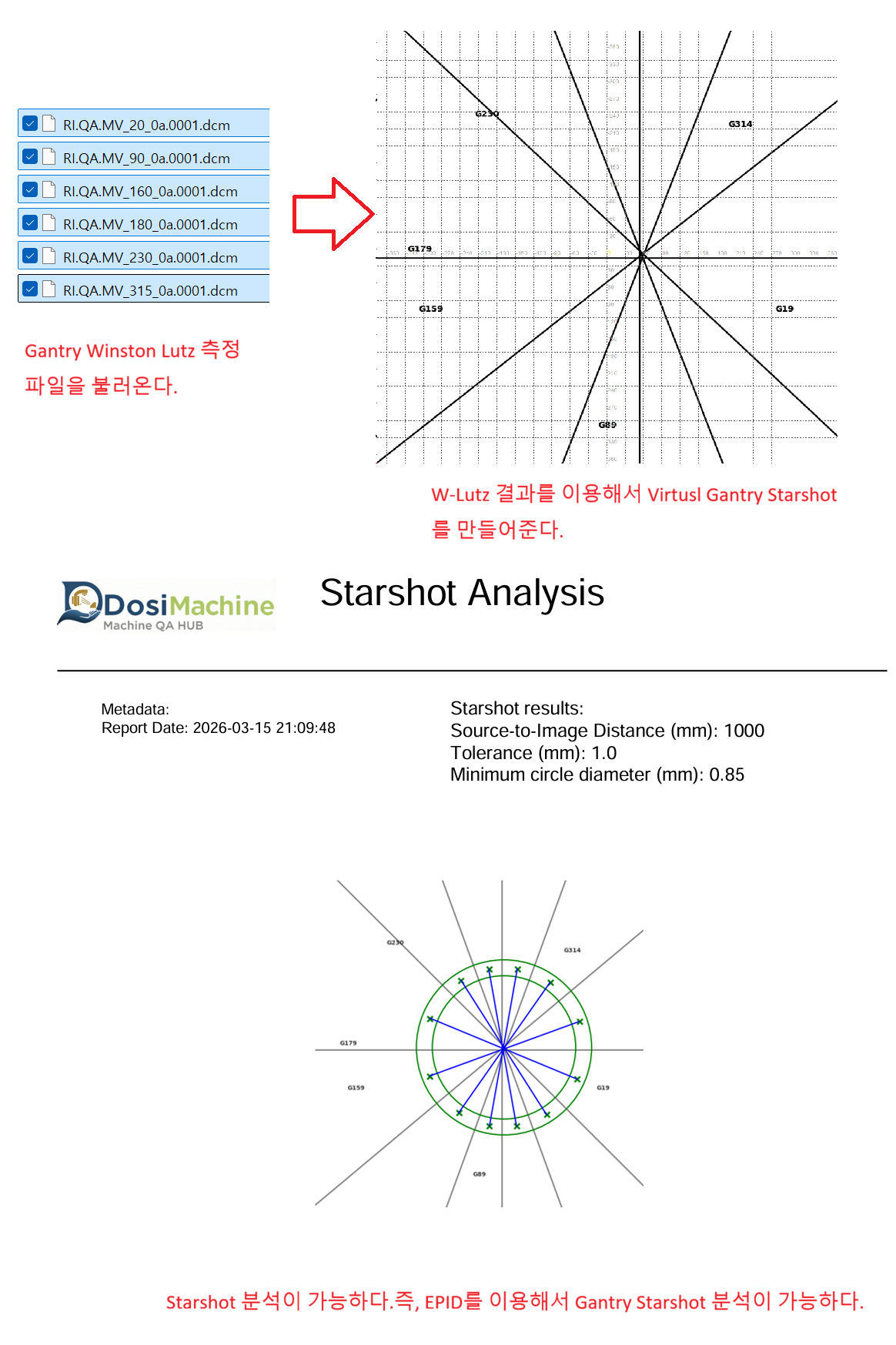

Virtual Gantry Starshot Winston-Lutz 데이터로 가상 Starshot을 만들어 walk-out을 분석합니다. 열기 →
Picket Fence Analysis MLC 위치 정확도와 선형도를 평가합니다. 열기 →
Winston-Lutz Analysis EPID 영상으로 회전 중심 일치도를 정밀 검증합니다. 열기 →

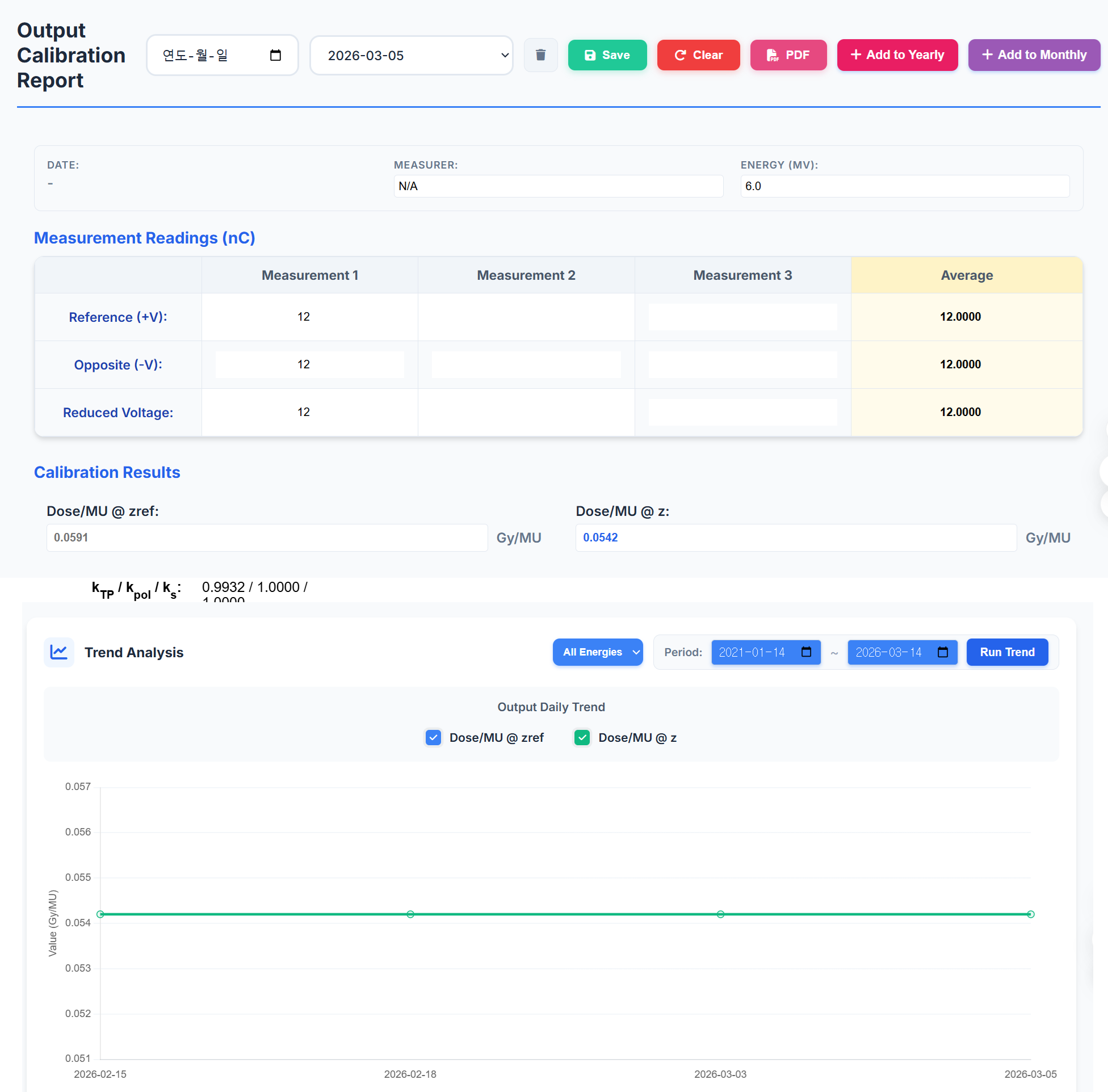

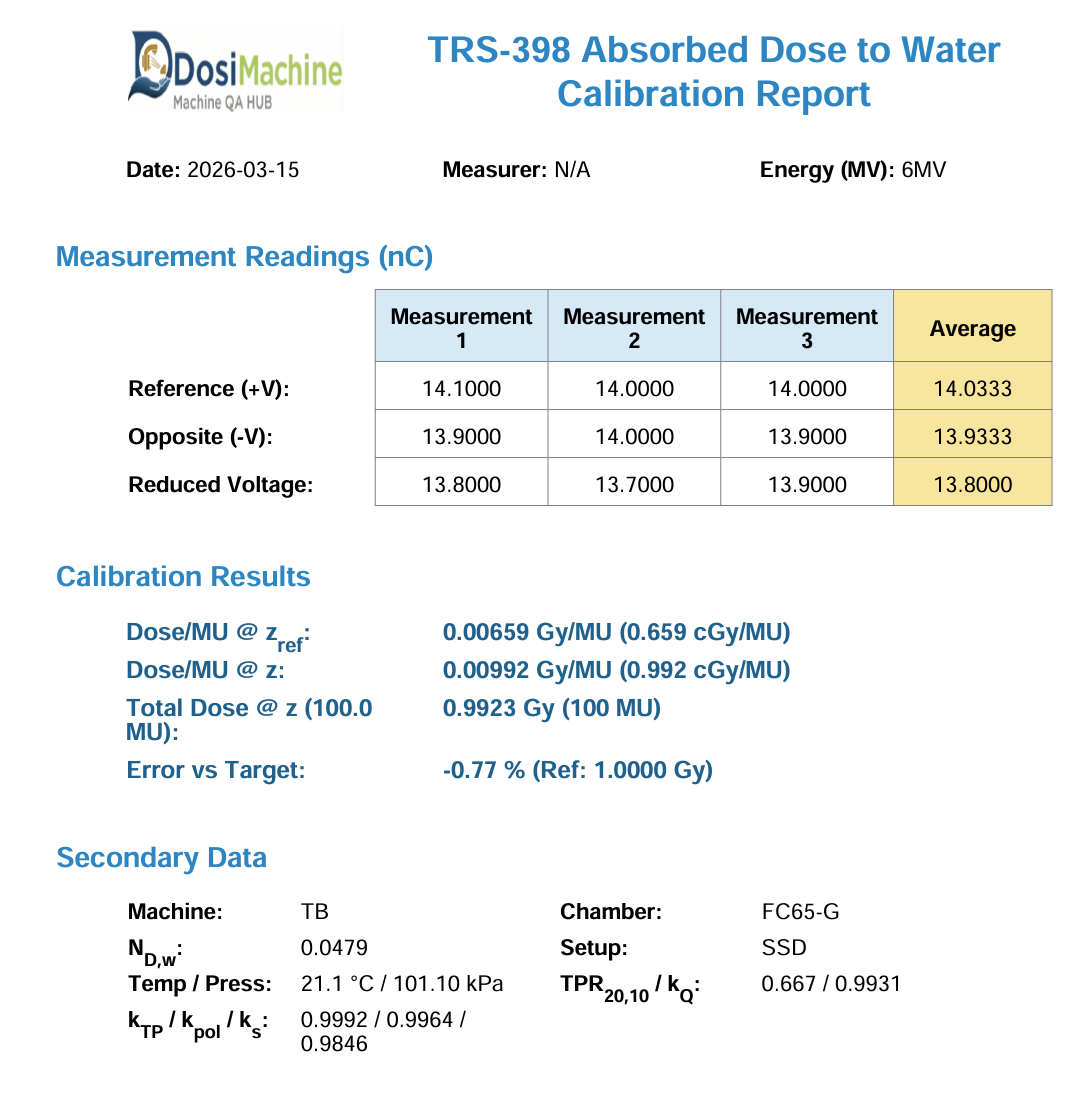

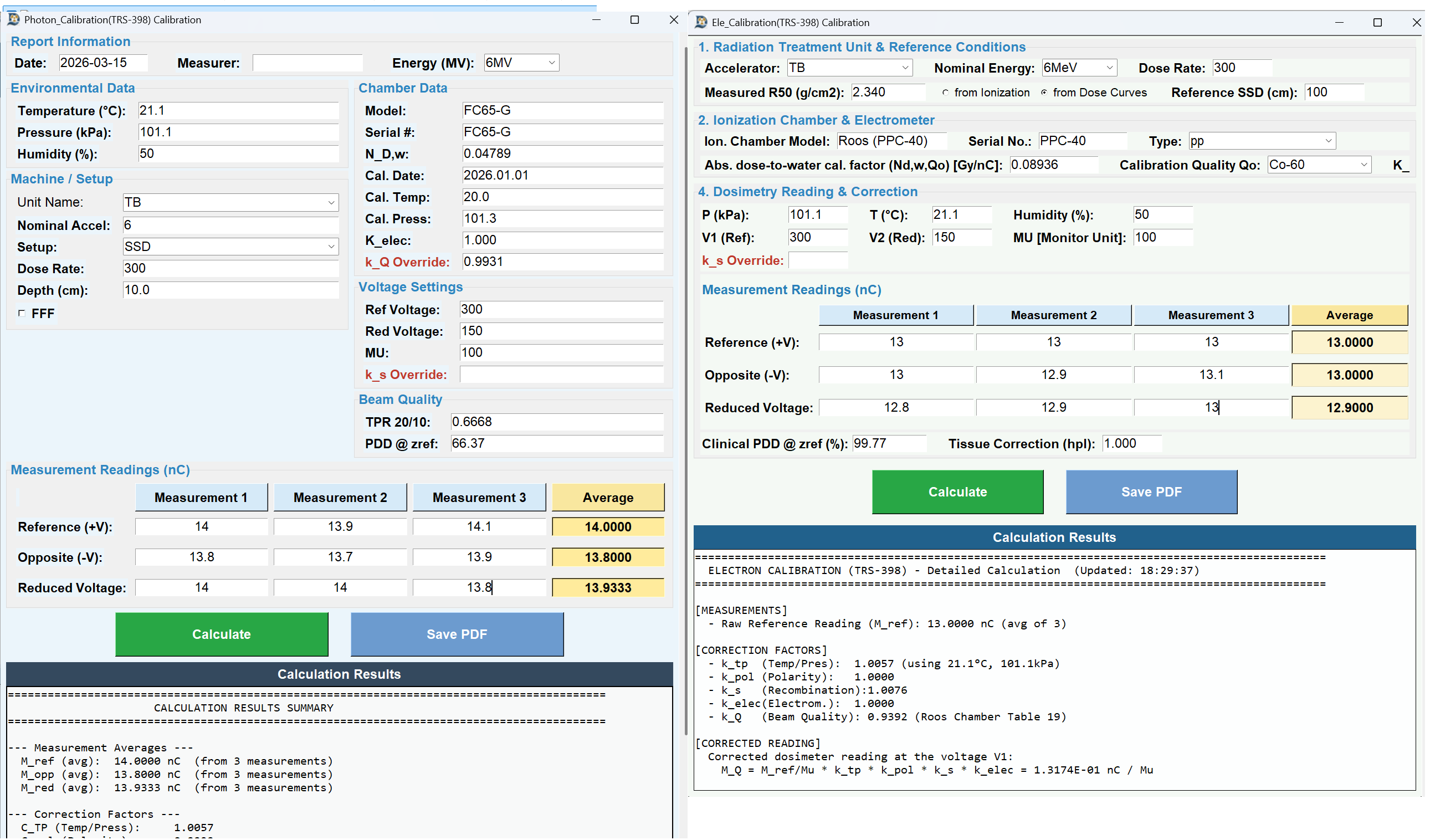

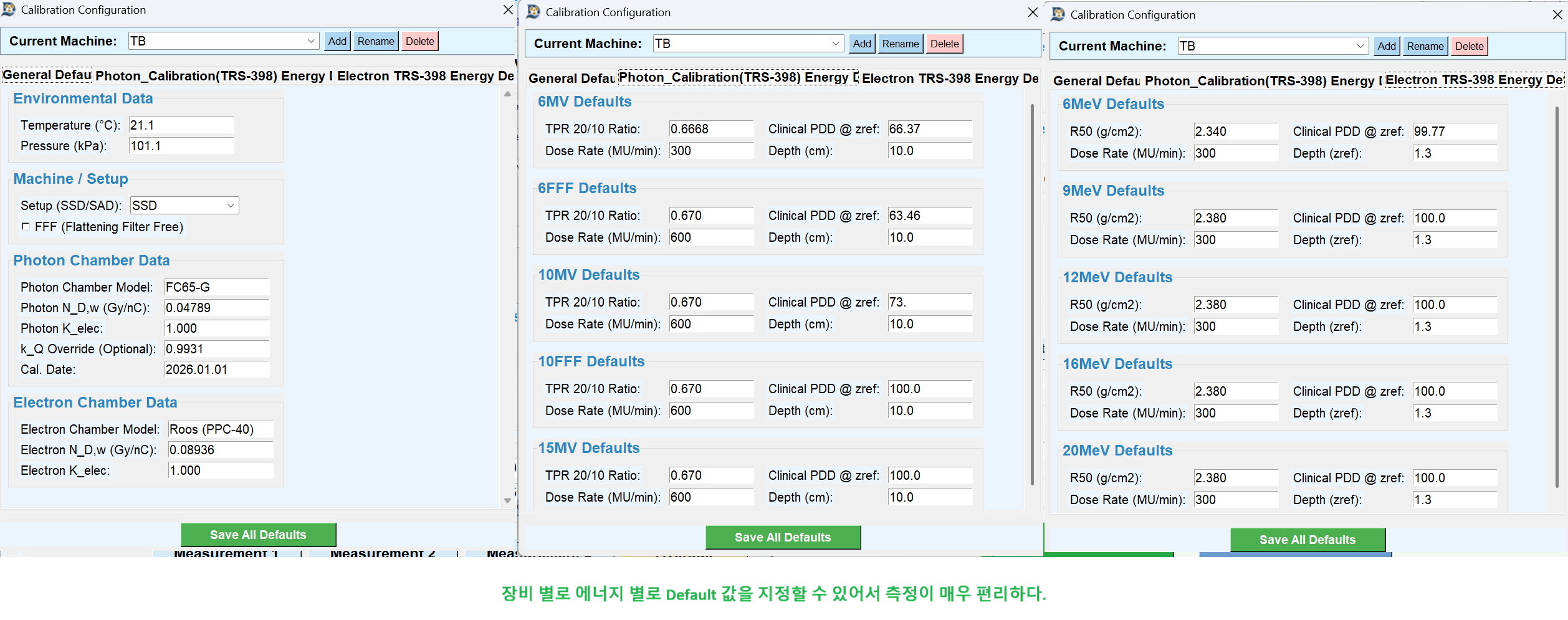

Calibration(TRS-398) IAEA TRS-398 기반 광자선 절대선량 교정. 열기 →
Electron TRS-398 Calibration 전자선 절대선량 교정. 열기 →
Calibration(TG-51) AAPM TG-51 프로토콜 기반 교정. 열기 →

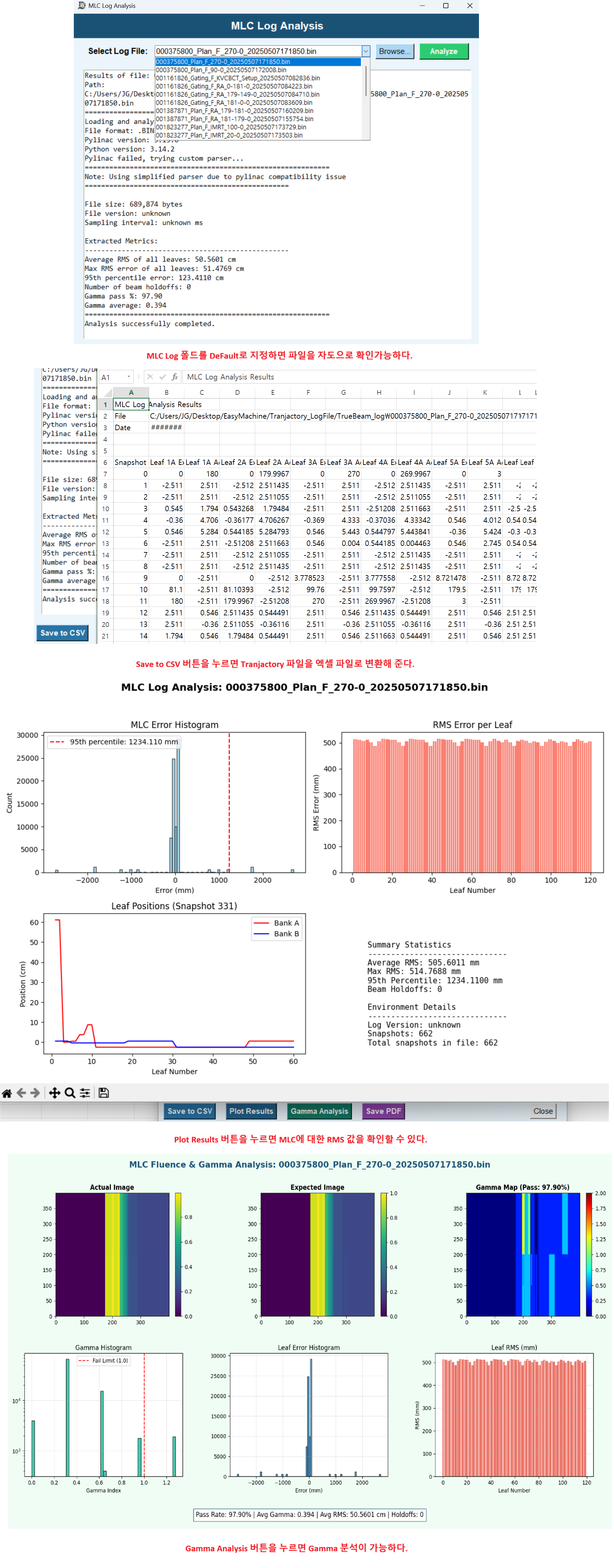

Machine Log Analysis Trajectory Log(.bin) · Dynalog(.dlg)를 읽어 리프별 구동 오차를 전수 검증합니다. 열기 →

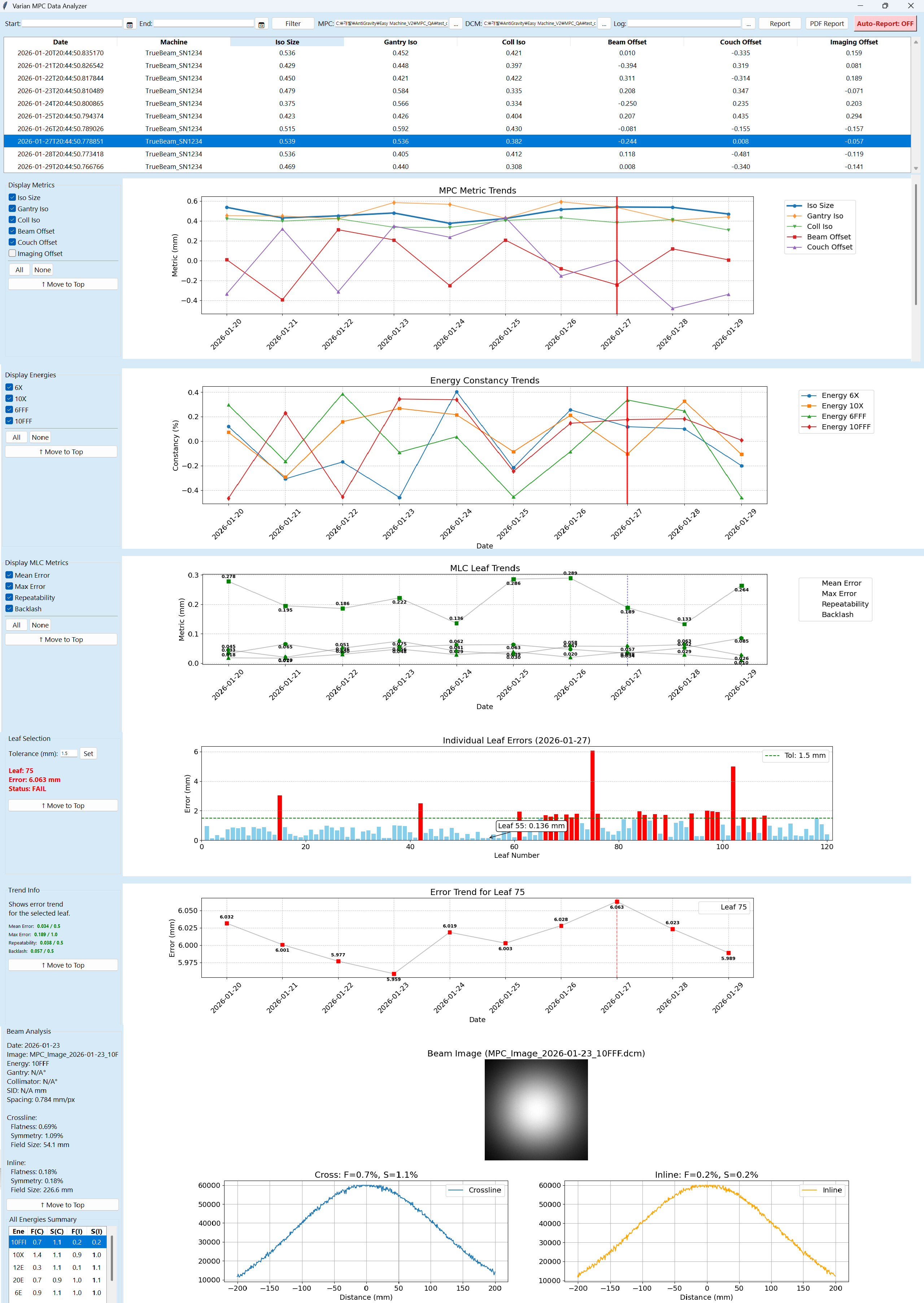

MPC Analyzer TrueBeam MPC 결과를 항목별로 정리합니다. 열기 →

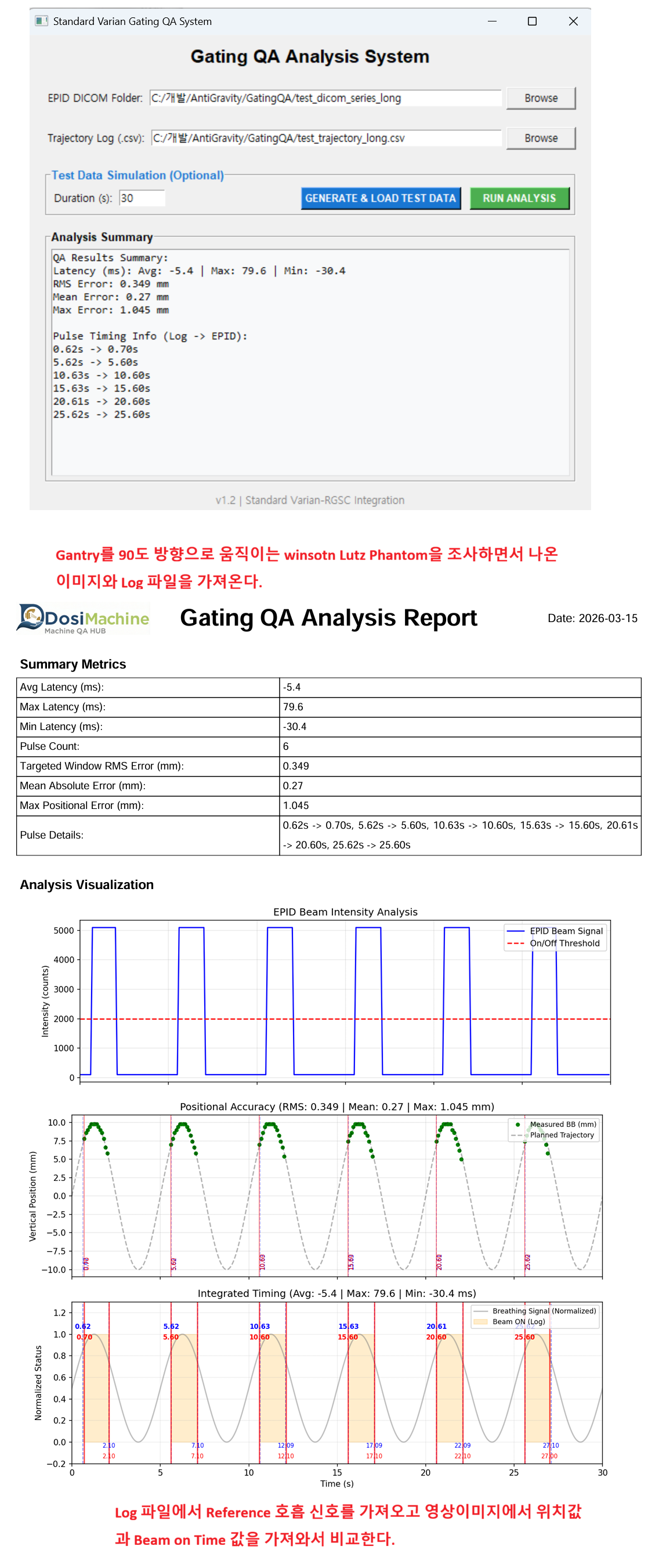

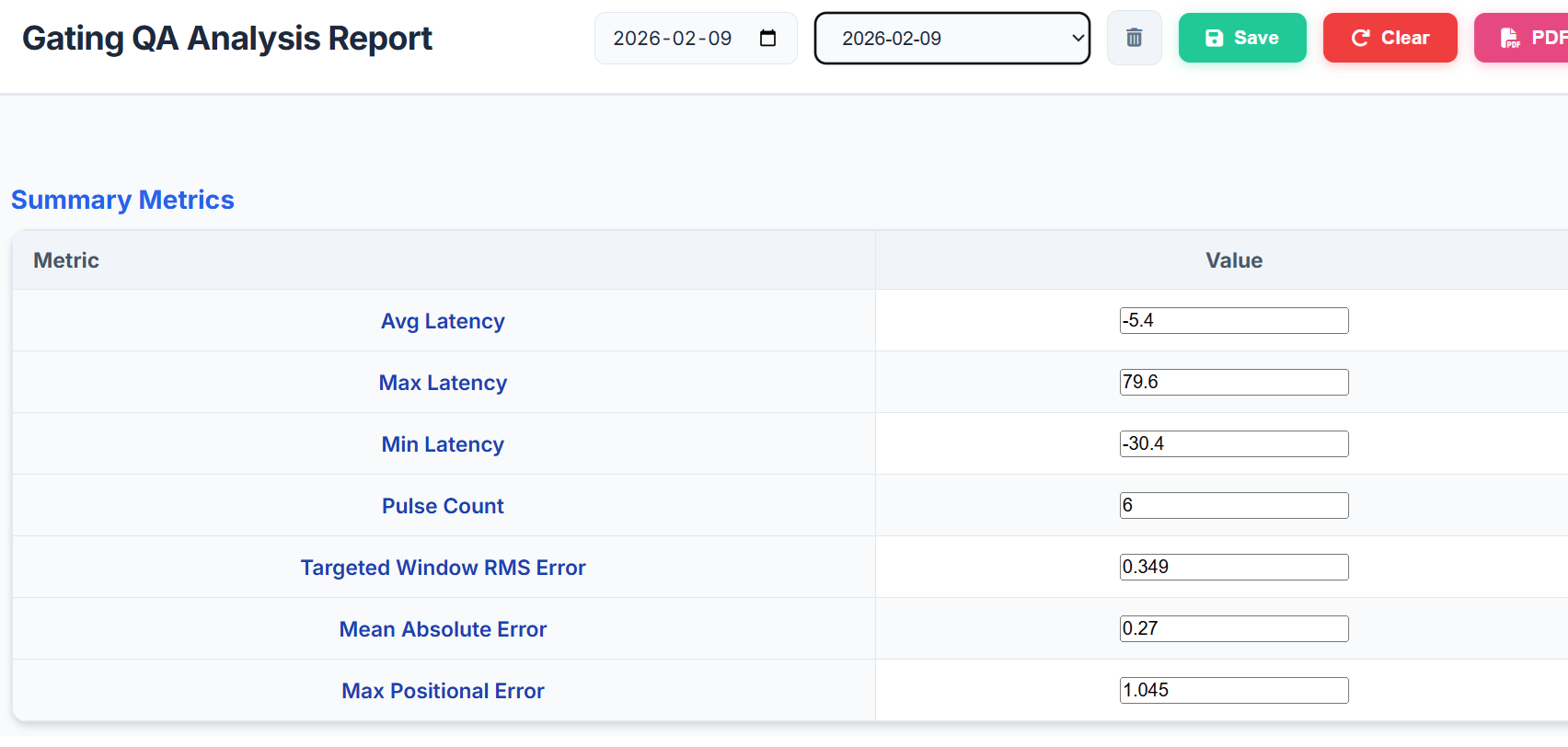

Gating QA 호흡 동기 빔의 시간 지연과 게이팅 윈도우 정확도를 측정합니다. 열기 →

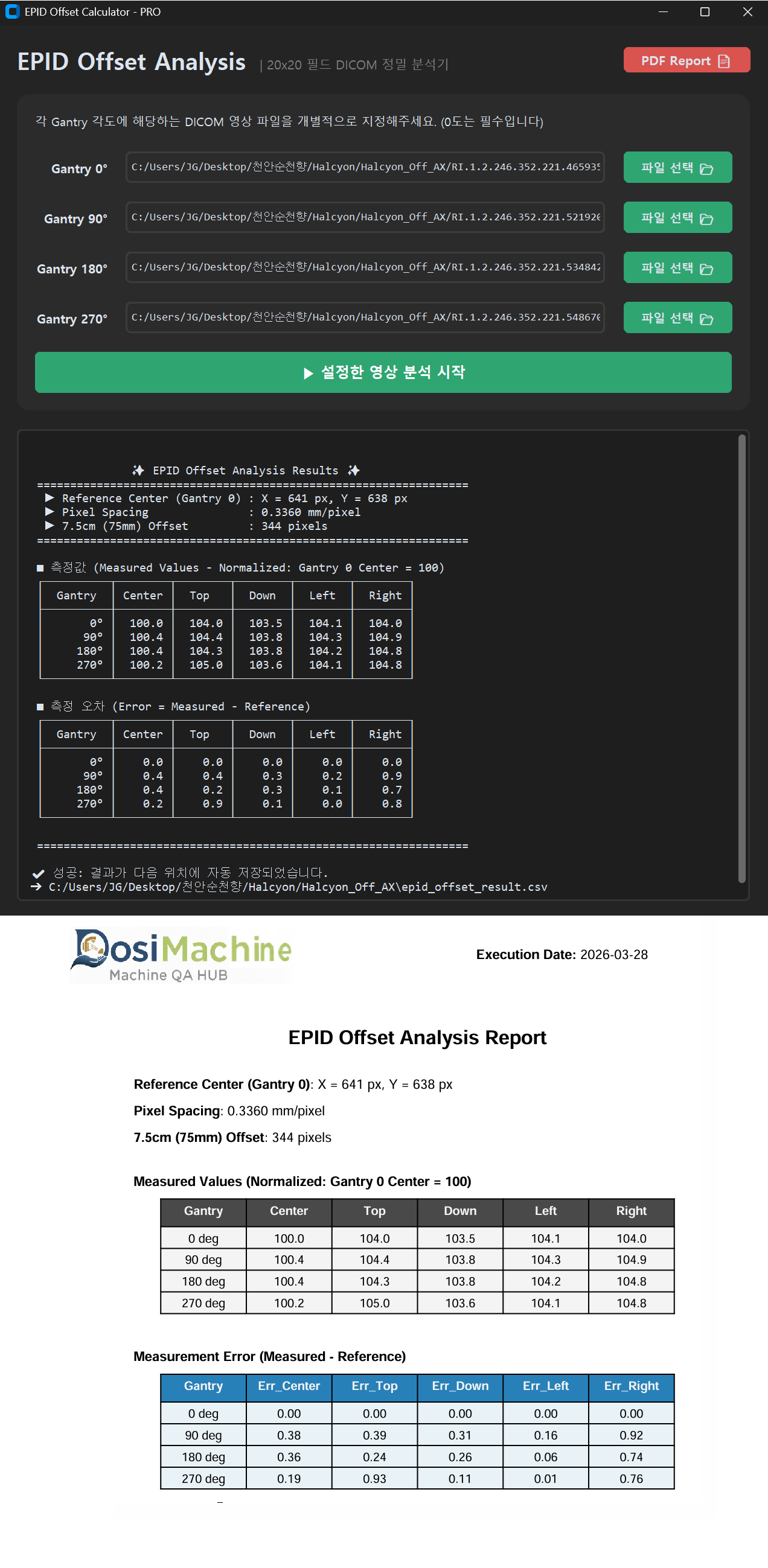

Offset Output 필드 정렬과 중심점을 자동 추출합니다. 열기 →

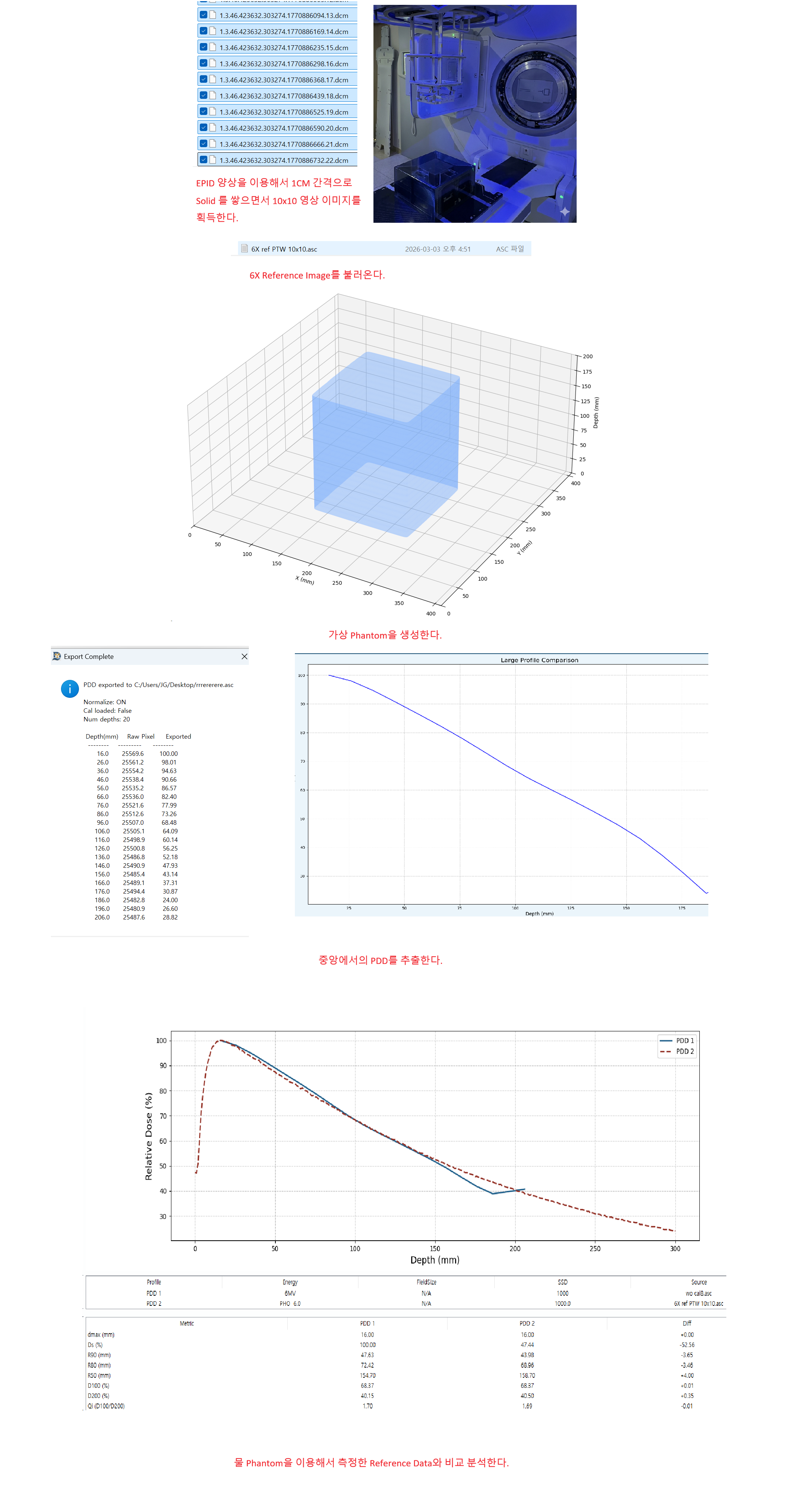

3D EPID PDD Reconstruction EPID 영상만으로 심부선량 분포를 입체적으로 재구성합니다. 열기 →

항목 13개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

🔌 Device QA — 외부 측정 장비 연동

이미 사용 중인 측정 장비의 출력 파일을 그대로 읽어 들입니다. 수치를 옮겨 적는 과정이 사라지므로 전사 오류가 생기지 않습니다.

MyQA Daily QA myQA Daily PDF 리포트를 파싱해 일간 점검 데이터를 자동 수집합니다. 열기 →
BeamCheck(Raydose) BeamCheck 측정 리포트를 직접 읽어 분석합니다. 열기 →
Beamcheckplus BeamChecker Plus 데이터를 대량으로 파싱하고 시각화합니다. 열기 →
TrueBeam MPC QA MPC 점검 결과를 항목별로 관리하고 추이를 봅니다. 열기 →
Trajectory log QA 궤적 로그로 실제 전달 정확도를 확인합니다. 열기 →
DosiCare Trajectory Analyzer MLC 궤적과 선량을 함께 파고드는 고급 분석 도구입니다. 열기 →

항목 6개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

🖼️ Image QA — 치료용 영상 장치 품질 검증

CBCT · EPID 등 치료용 영상 장치의 화질과 기하학적 무결성을 검증합니다. CatPhan은 503 · 504 · 600 · 604 시리즈를 지원합니다.

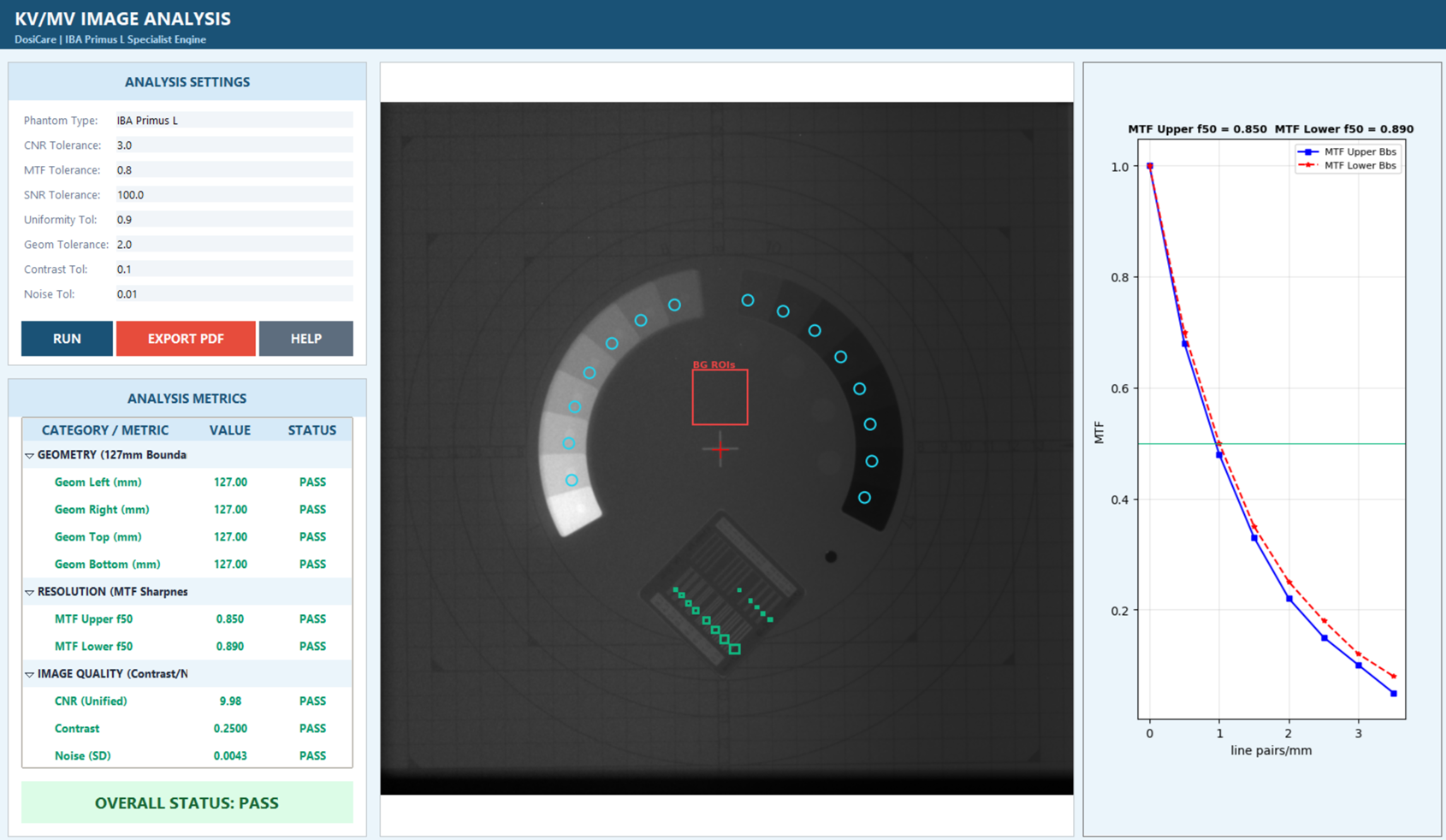

IBA Primus L Analysis 팬텀 기반 영상 품질을 점검합니다. 열기 →

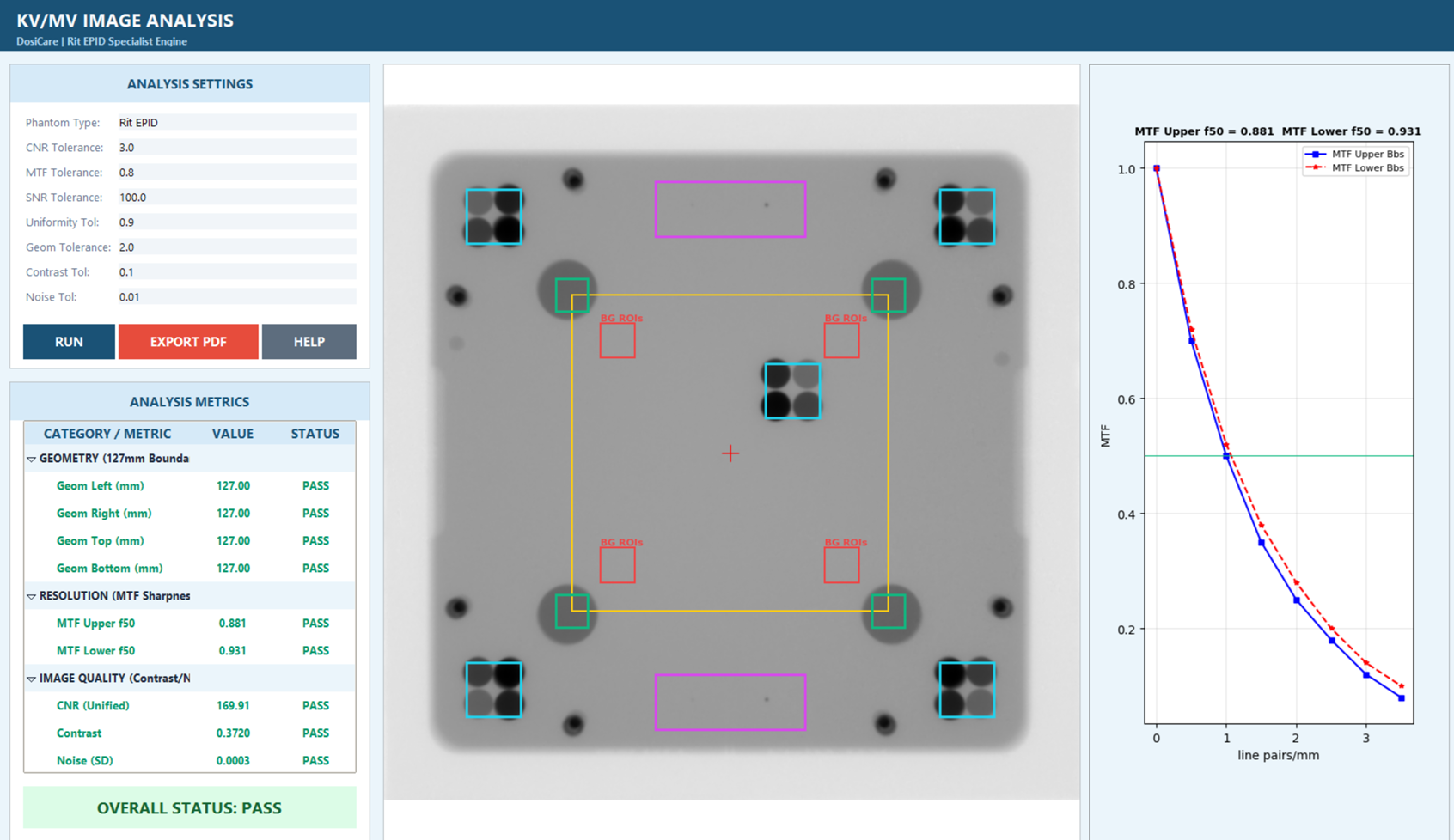

RIT EPID Analysis EPID 평면 영상(Planar Imaging) 품질을 분석합니다. 열기 →

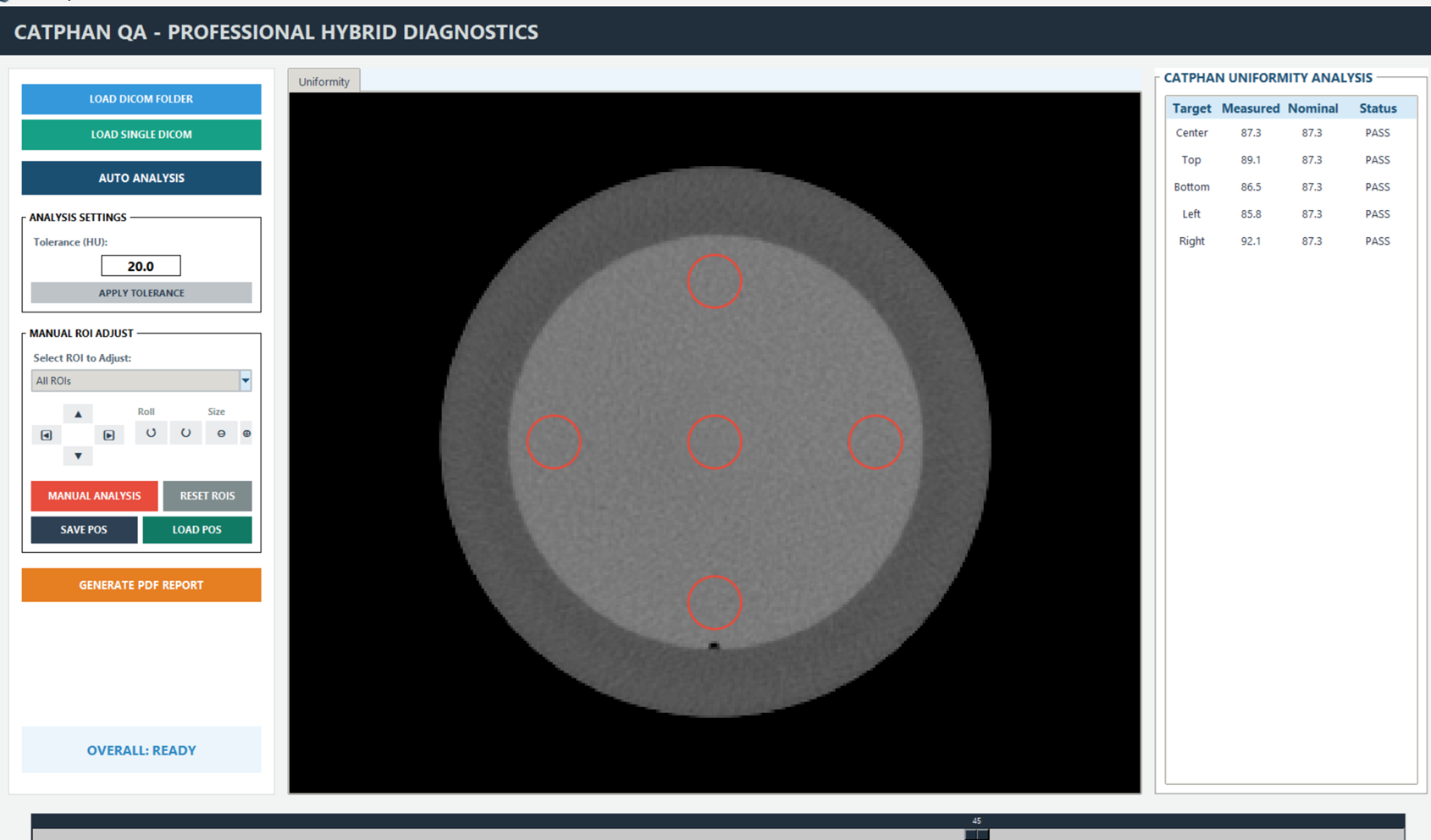

Catphan QA Uniformity (CTP486)

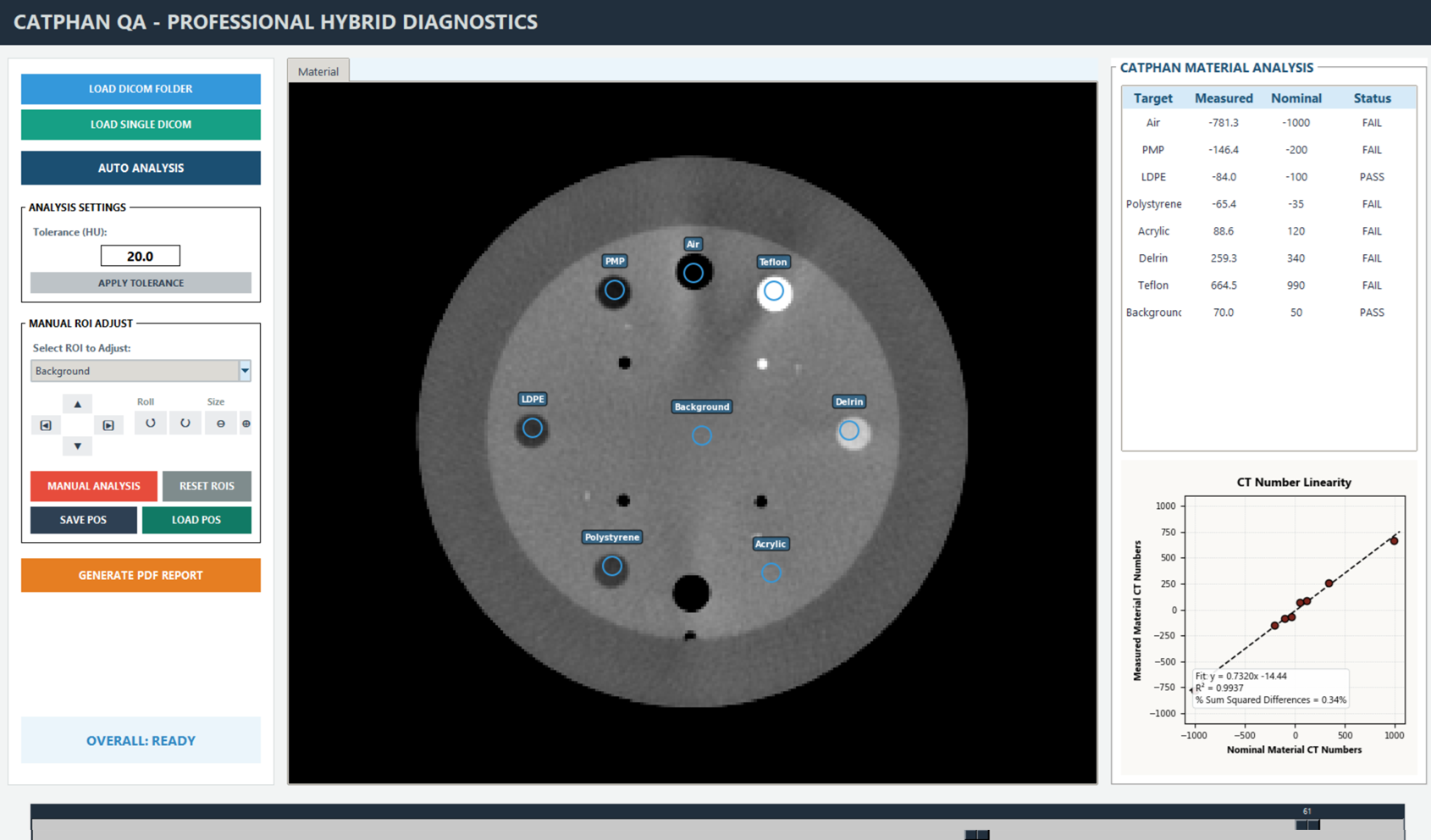

Material (CTP404) 물질별 HU 선형성과 기하 정확도를 검증합니다. 열기 →
Resolution (CTP528) 공간 분해능(MTF)을 측정합니다. 열기 →
Low Contrast (CTP515) 저대조도 검출능을 평가합니다. 열기 →

항목 6개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

📐 Data Handling — 측정 데이터 정밀화

측정 데이터를 분석에 쓸 수 있는 상태로 다듬습니다. 노이즈를 걷어내고, 축을 맞추고, 눈금을 바로잡는 작업입니다.

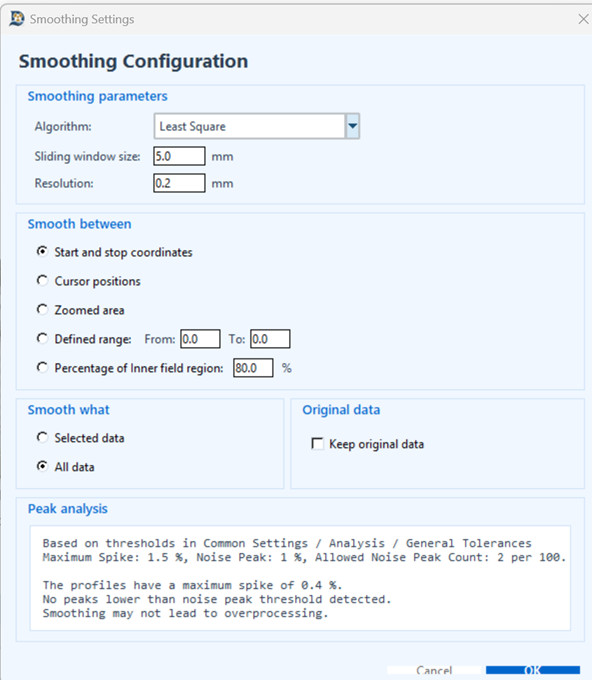

Smoothing... 측정 노이즈를 제거합니다. 열기 →

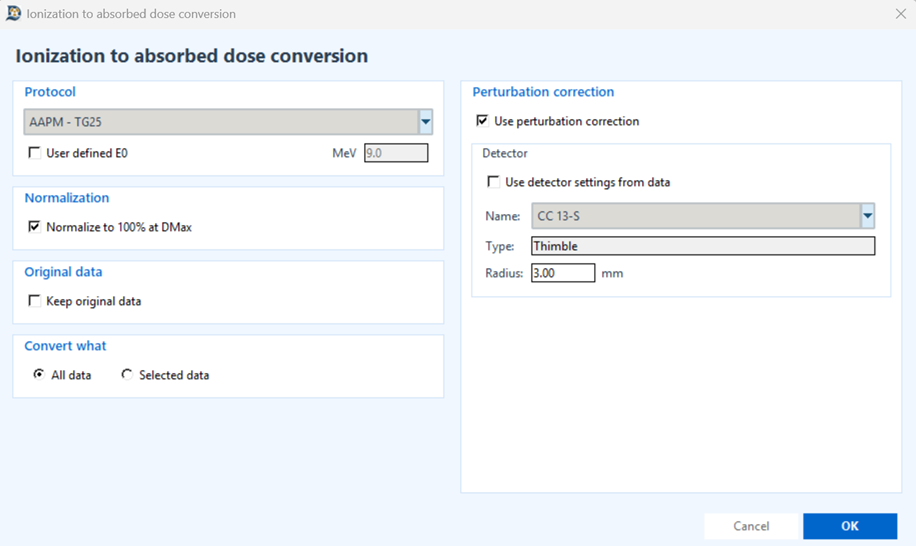

Ionization to Dose... 전리량을 선량으로 환산합니다. 열기 →

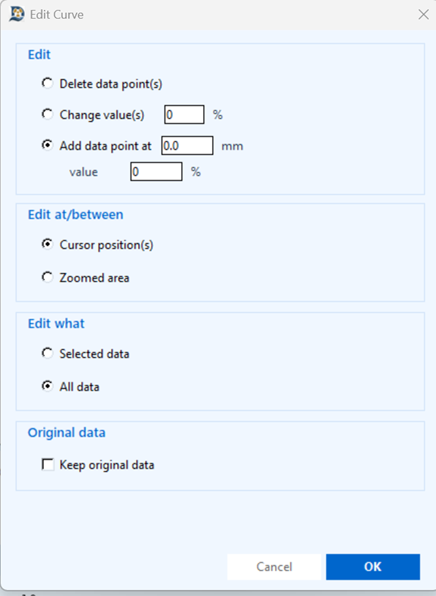

Edit Curve... 곡선을 직접 수정합니다. 열기 →
Toggle Crop 관심 영역만 잘라 봅니다. 열기 →
Align Profiles 여러 프로파일의 축을 맞춥니다. 열기 →
Set Pixel Spacing 픽셀 간격을 지정합니다. 열기 →
Reset Smoothing 보정 전 원본 데이터로 되돌립니다. 열기 →

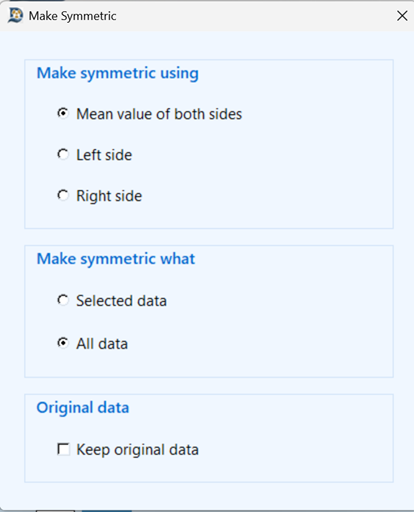

Make Symmetric 프로파일을 대칭화합니다. 열기 →

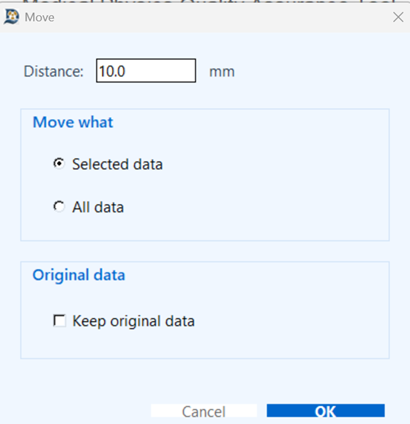

Move 데이터를 이동시킵니다. 열기 →

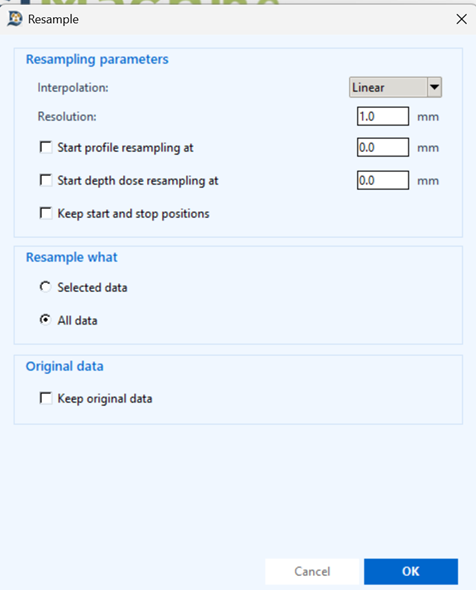

Resample... 샘플링 간격을 다시 잡습니다. 열기 →

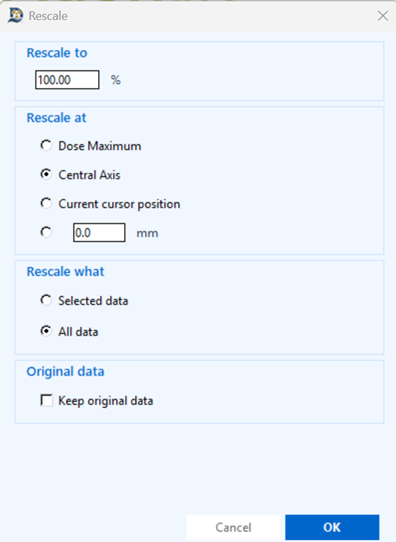

Rescale... 스케일을 조정합니다. 열기 →

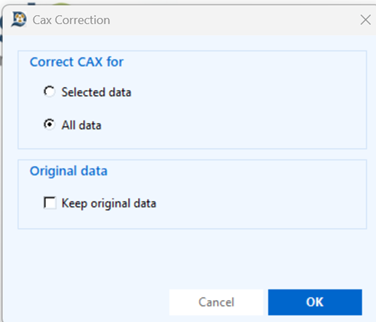

CAX Correction... 중심축(CAX) 기준으로 보정합니다. 열기 →

항목 12개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

📡 RTPS — 치료계획시스템 데이터 전송

분석이 끝난 빔 데이터를 치료계획시스템(RTPS)이 읽는 형식으로 변환해 전송합니다.

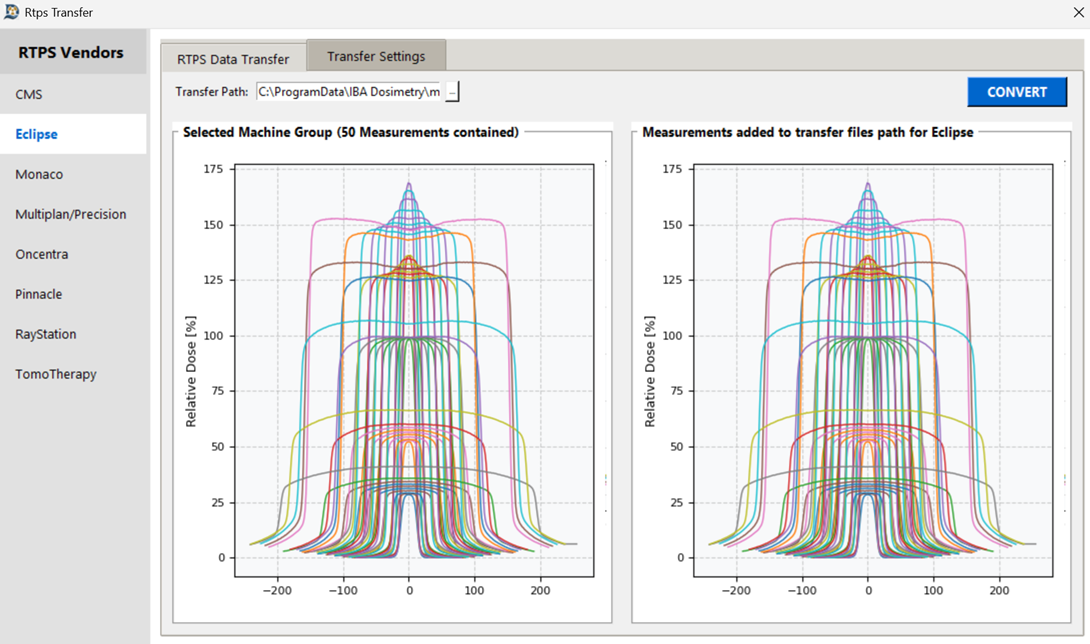

Transfer Data... 대상 시스템 형식으로 변환해 전송합니다. 열기 →
RTPS queue... 전송 대기열과 무결성 검증 상태를 확인합니다. 열기 →

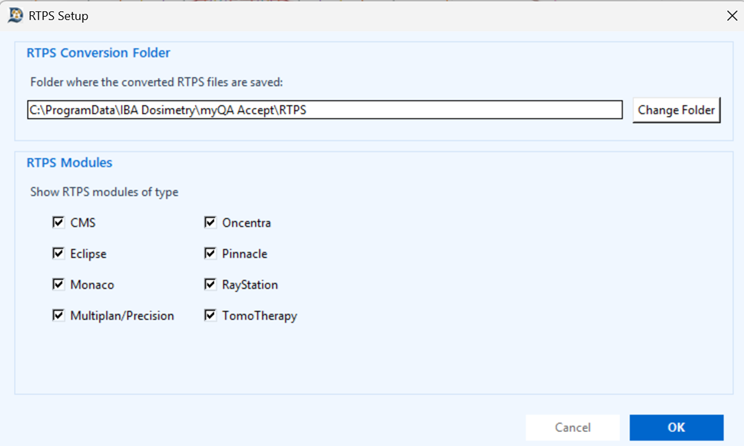

RTPS Setup... 연동 대상 시스템과 경로를 설정합니다. 열기 →

항목 3개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

📄 Reports — 리포팅 자동화

분석을 끝낸 그 화면에서 바로 제출용 문서가 나옵니다. QA 업무 시간이 가장 크게 줄어드는 지점입니다.

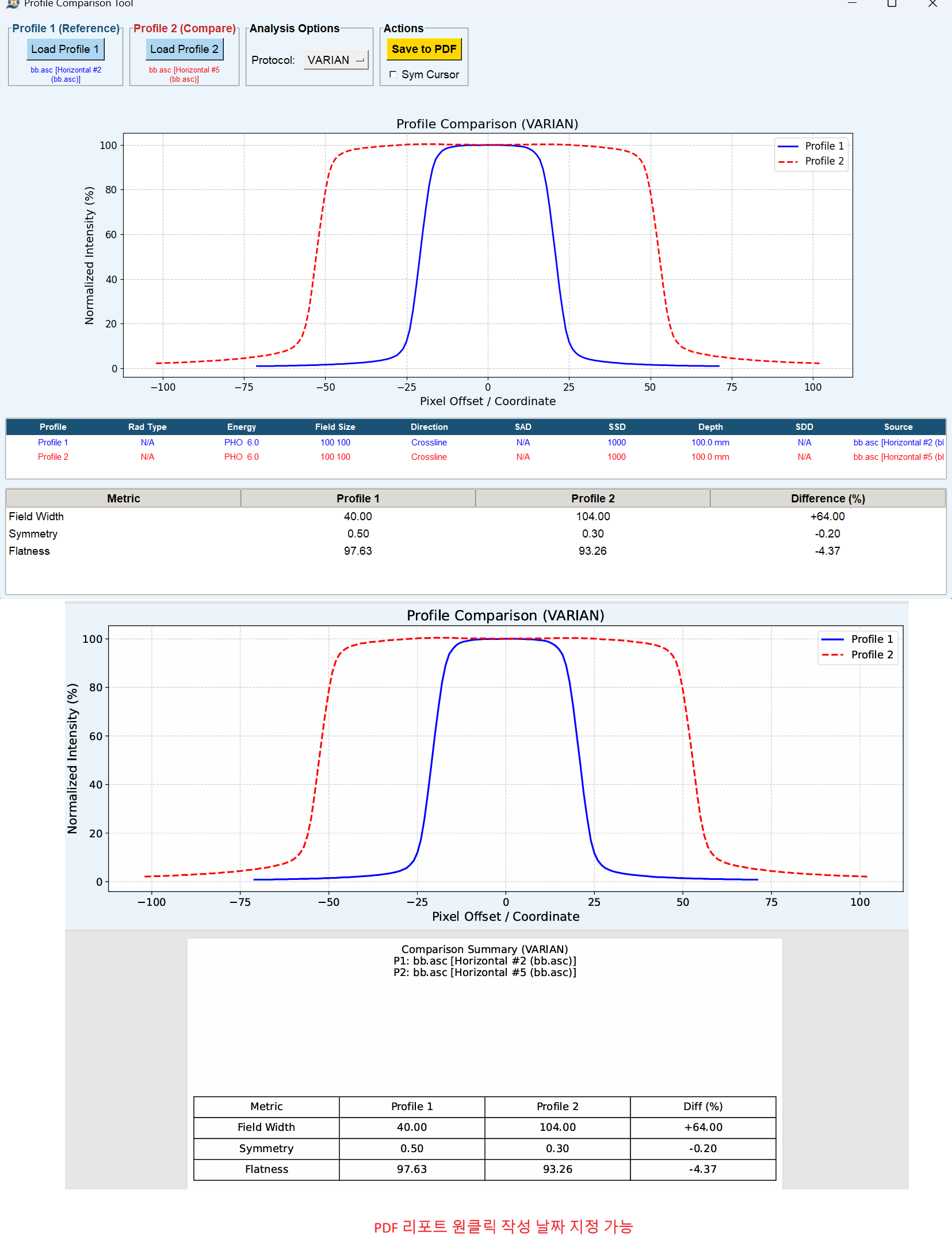

Profile Analyze & Report(PDF) 프로파일 분석 결과를 PDF 리포트로 만듭니다. 열기 →
Auto PDD Report PDD 리포트를 자동 생성합니다. 열기 →
Photon PDD Report 광자선 심부선량 리포트를 만듭니다. 열기 →
Electron PDD Report 전자선 심부선량 리포트를 만듭니다. 열기 →

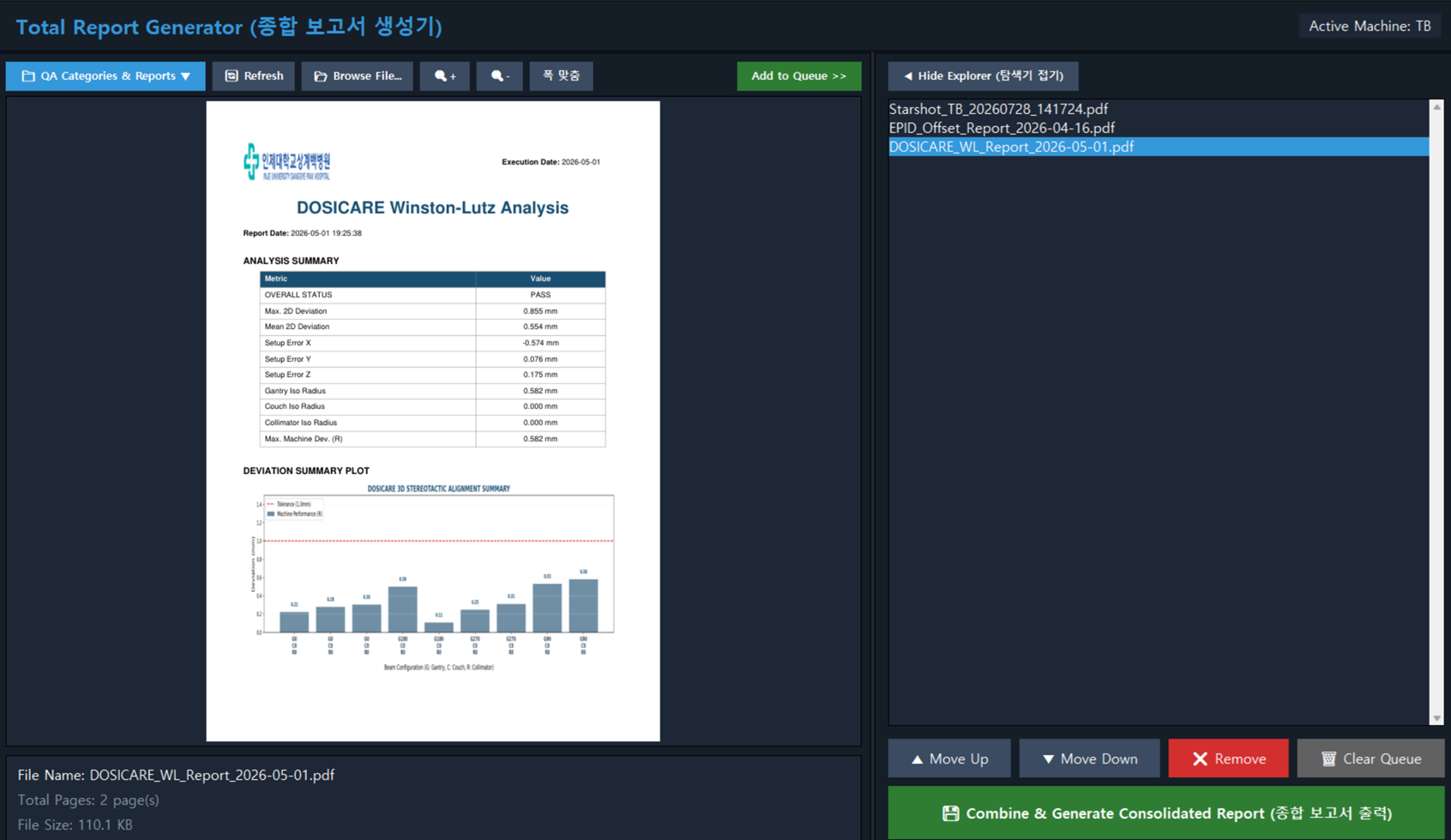

Total Report 항목별 개별 PDF를 하나의 종합 보고서로 병합합니다. 열기 →

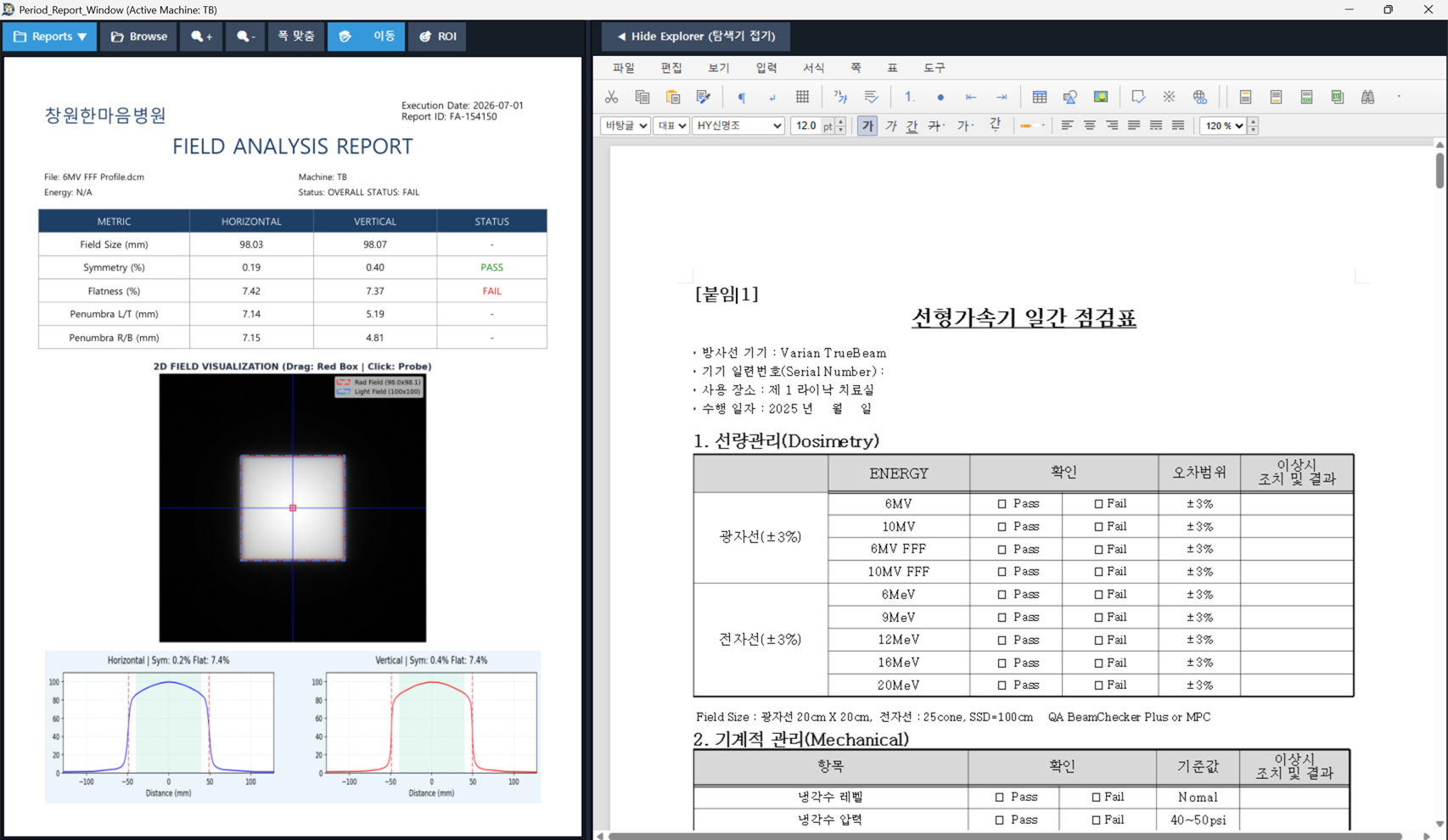

Period_Report_Window 기간별 점검 이력을 모아 추이를 정리합니다. 열기 →

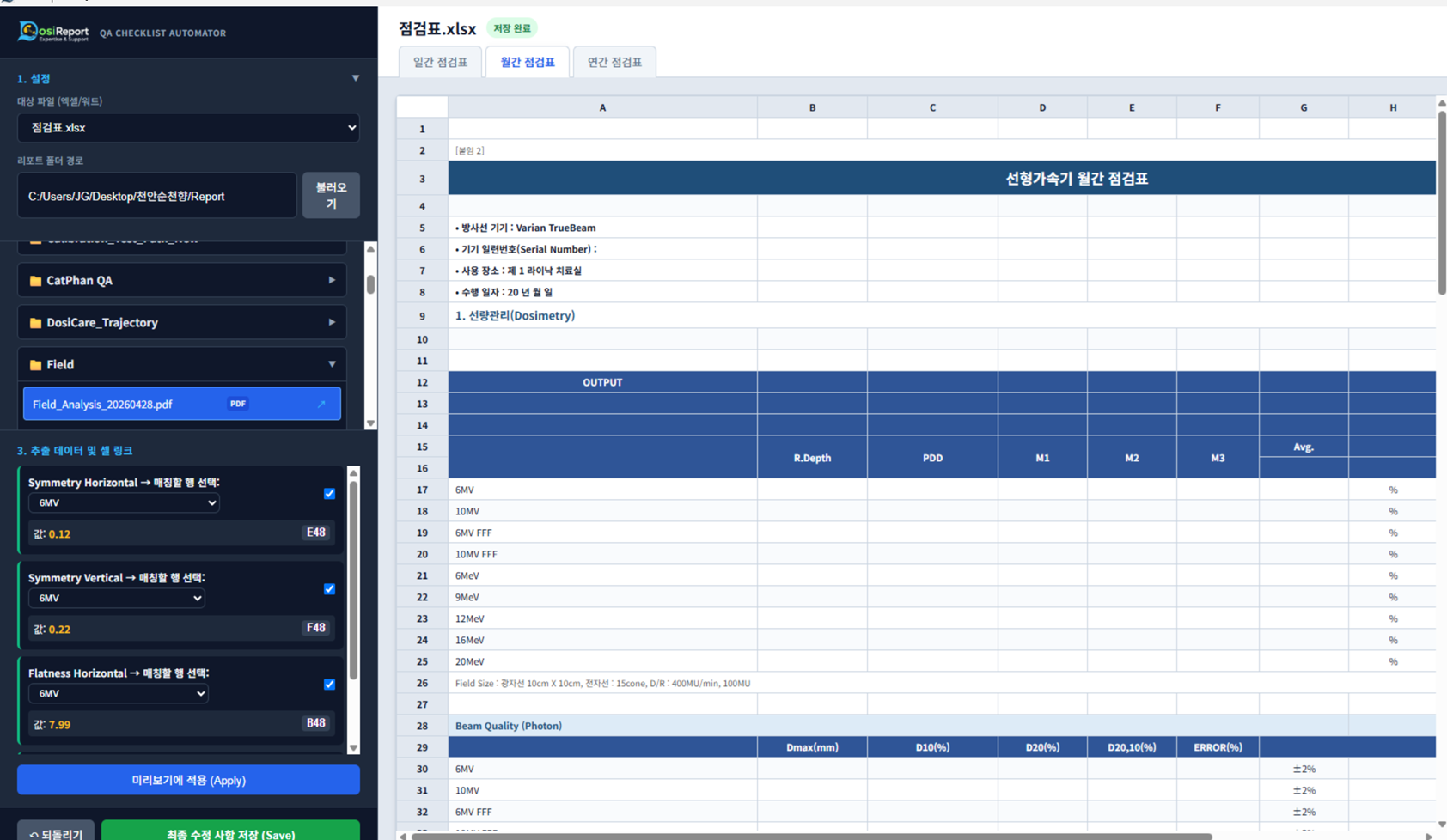

DosiReport 일간 · 월간 · 연간 점검표를 Excel과 한글(HWP) 서식으로 자동 작성합니다. 열기 →

항목 7개 · 각 항목을 누르면 해당 분석 화면으로 이동합니다.

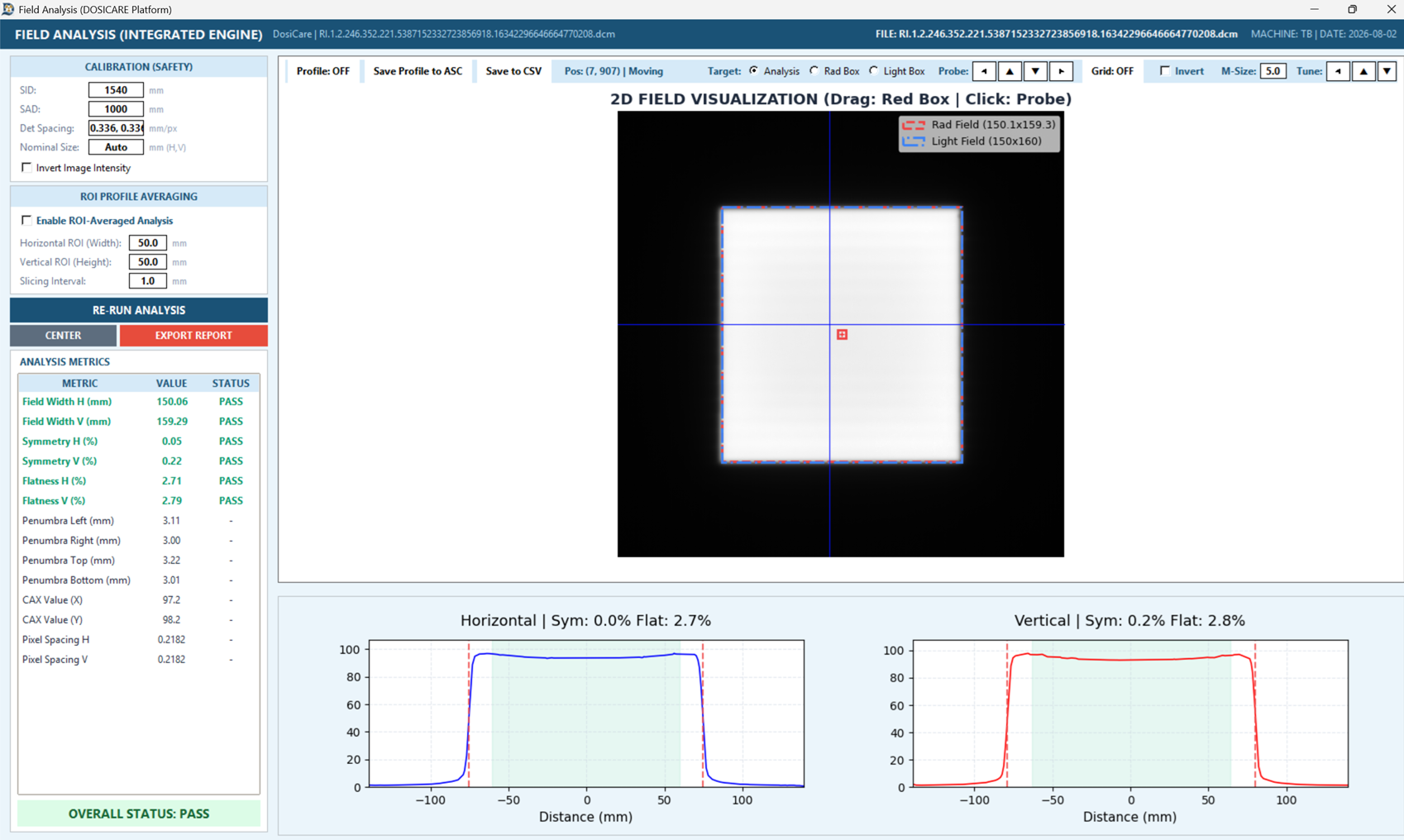

📊 Field Analysis: 빔 품질 관리 및 정밀 프로파일 분석

01

자동화된 빔 프로파일 추출 및 정렬

조사면(Field) 영상으로부터 중심축(CAX)을 자동 산출하고 수평/수직 인라인·크로스라인 프로파일을 실시간 추출합니다.
02

다중 국제 표준 프로토콜 지원

Varian, Elekta, Siemens, IEC, AQUA 등 임상 프로토콜 알고리즘을 탑재하여 평탄도(Flatness)와 대칭도(Symmetry)를 정밀 분석합니다.
03

정밀 빔 성능 지표 산출 & PDF 리포팅

Field Size, Penumbra, Center Shift 등 가속기 기하학 수치를 산출하며 표준 검증 결과지(PDF)를 원클릭 생성합니다.

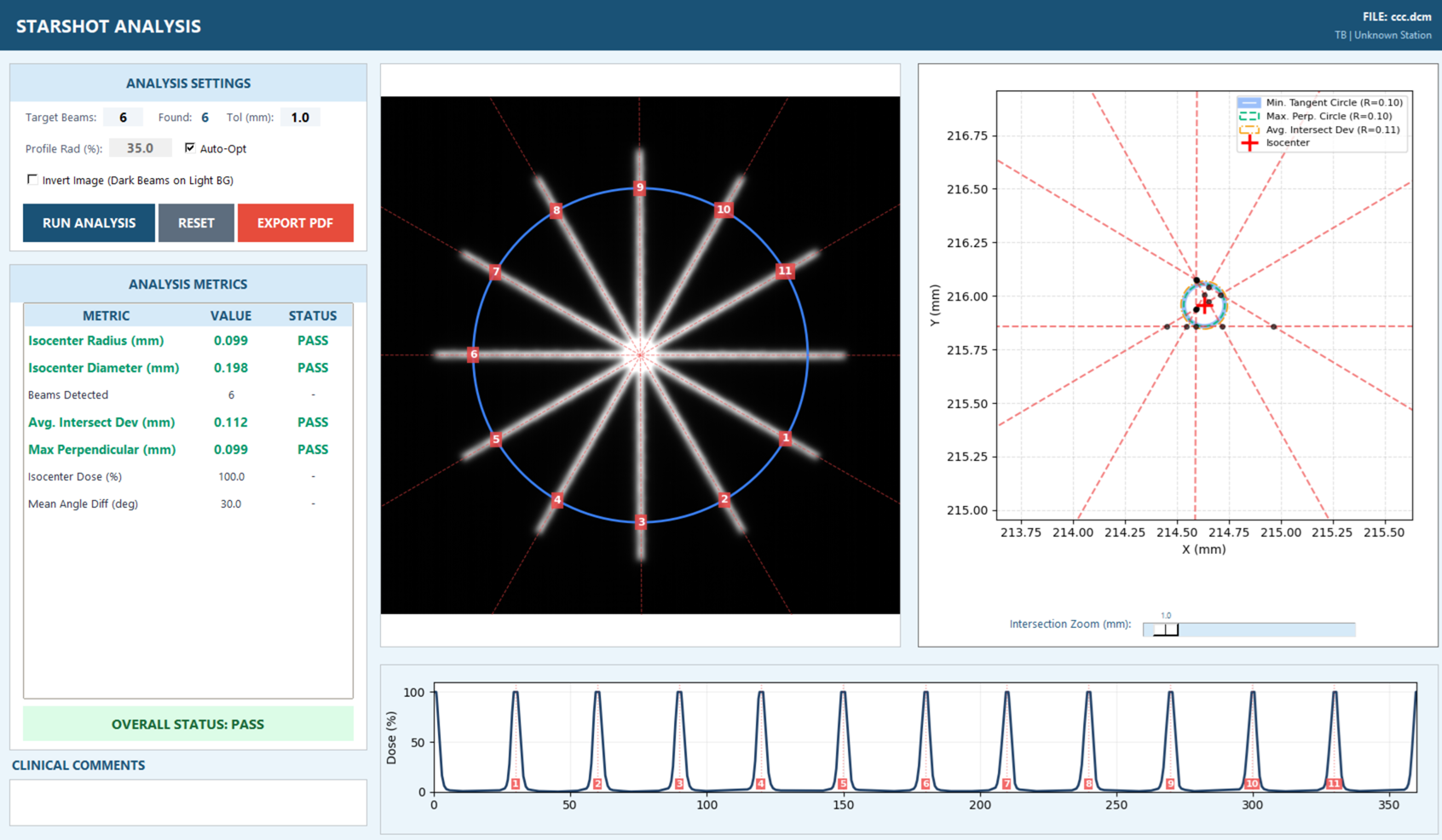

🎯 Starshot Analysis: 초정밀 Isocenter 기하학적 분석

01

초정밀 Isocenter 반경(Radius) 분석

회전축(Gantry, Couch, Collimator)에서 촬영된 빔이 만나는 최단 반경(Isocenter Circle Radius)을 0.01mm 단위로 계산하여 평가합니다.
02

자동 빔 피크 감지 및 다중 Angle 합성

EPID/Film 영상에서 각 조사각의 피크 라인을 자동 탐지하고 다중 각도 빔을 1개의 컴포짓 영상으로 합성하여 기하학적 정밀도를 도출합니다.
03

표준 합격 판정(Pass/Fail) & PDF 저장

임상 톨러런스(예: 1.0mm) 자동 평가 및 검증 결과지(PDF) 생성을 지원하며, 측정값이 월간/연간 점검표와 원클릭 자동 연동됩니다.

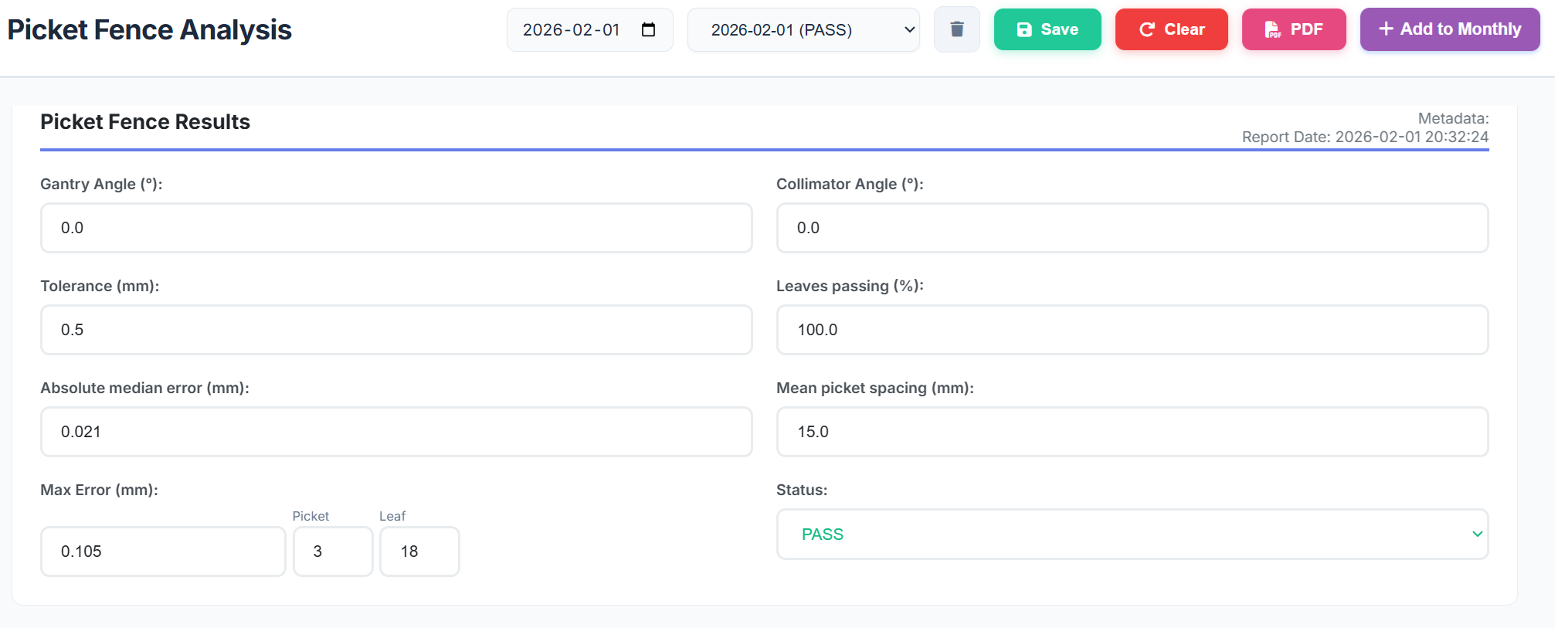

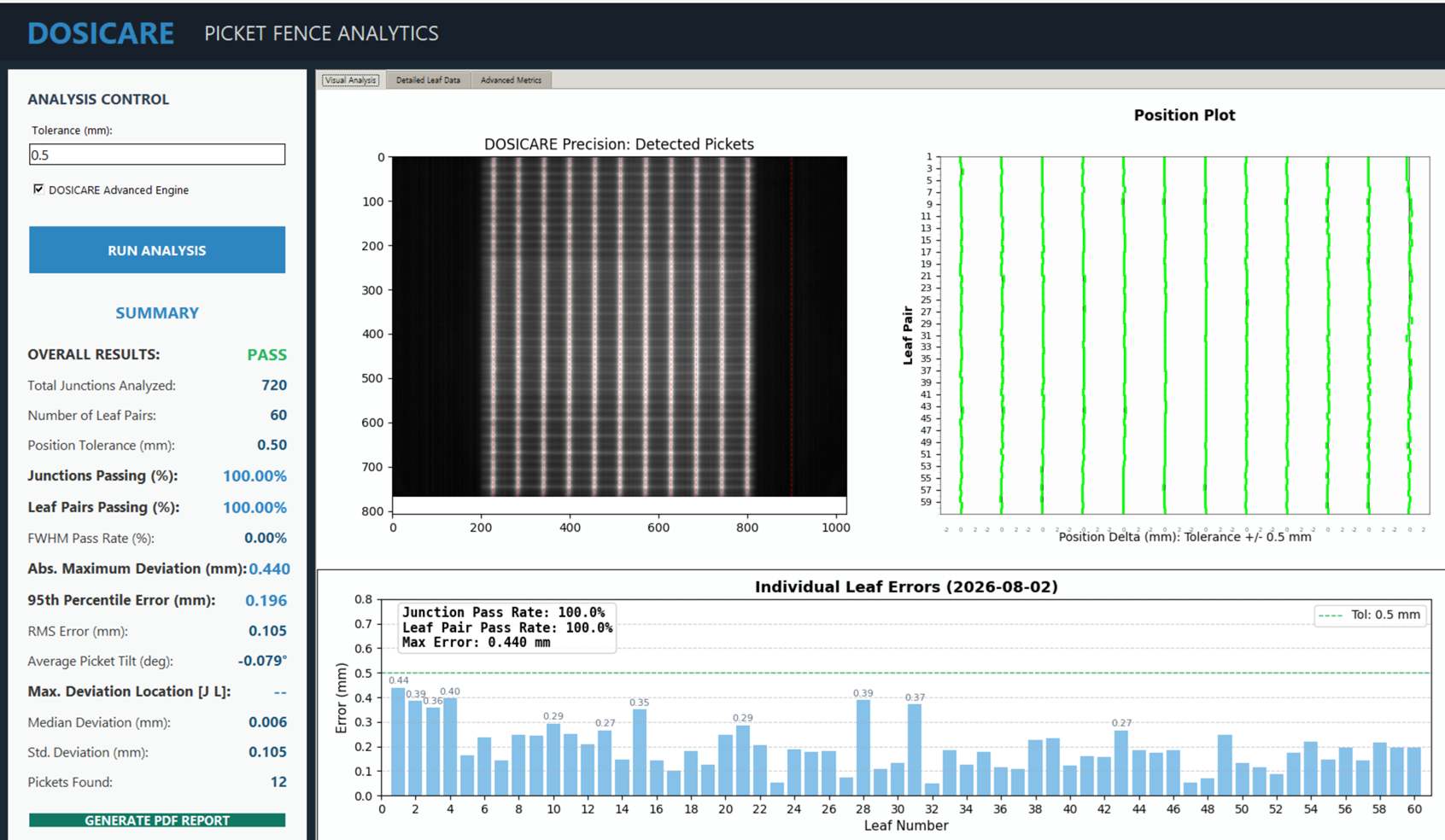

🏁 Picket Fence Analysis: MLC 구동 정밀도 검증 솔루션

01

MLC 리프(Leaf) 위치 정확도 정밀 검증

다엽 콜리메이터(MLC) 개별 리프의 정적/동적 오차를 0.1mm 정밀도로 자동 진단하여 제어 이상 및 모터 마모를 조기에 감지합니다.
02

자동 'Picket' 추적 & 시각적 오차 맵

모든 조사 영역(Picket)의 중심선을 자동 추적하며, 오차 분포를 컬러 맵 및 그래프로 시각화하여 결함 리프를 정밀 탐지합니다.
03

임상 톨러런스 판정 및 PDF 자동 저장

사전 정의된 톨러런스 기준(0.5mm/1.0mm) Pass/Fail 판정과 검증 리포트(PDF) 저장 및 점검표 연동을 자동 지원합니다.

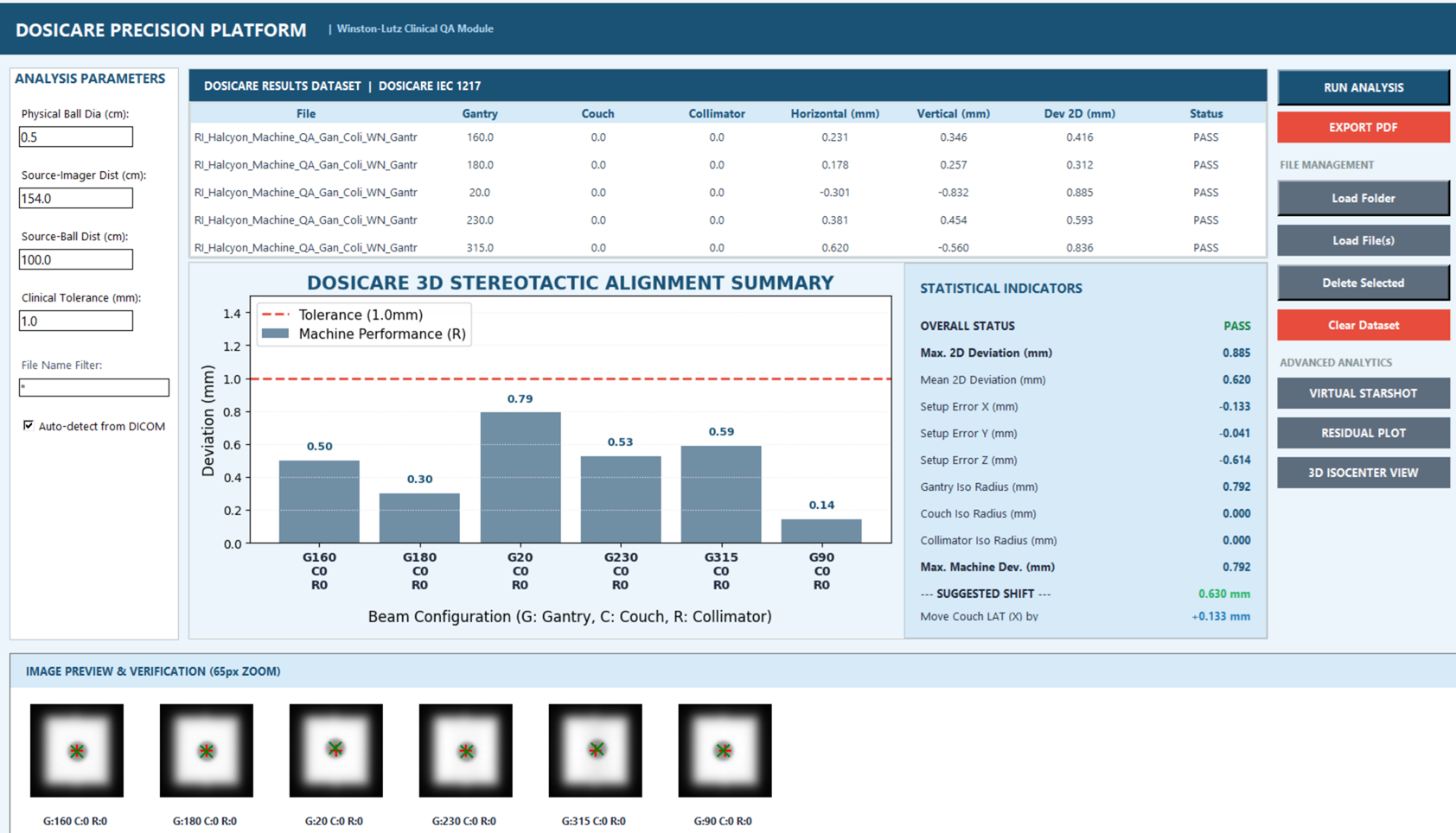

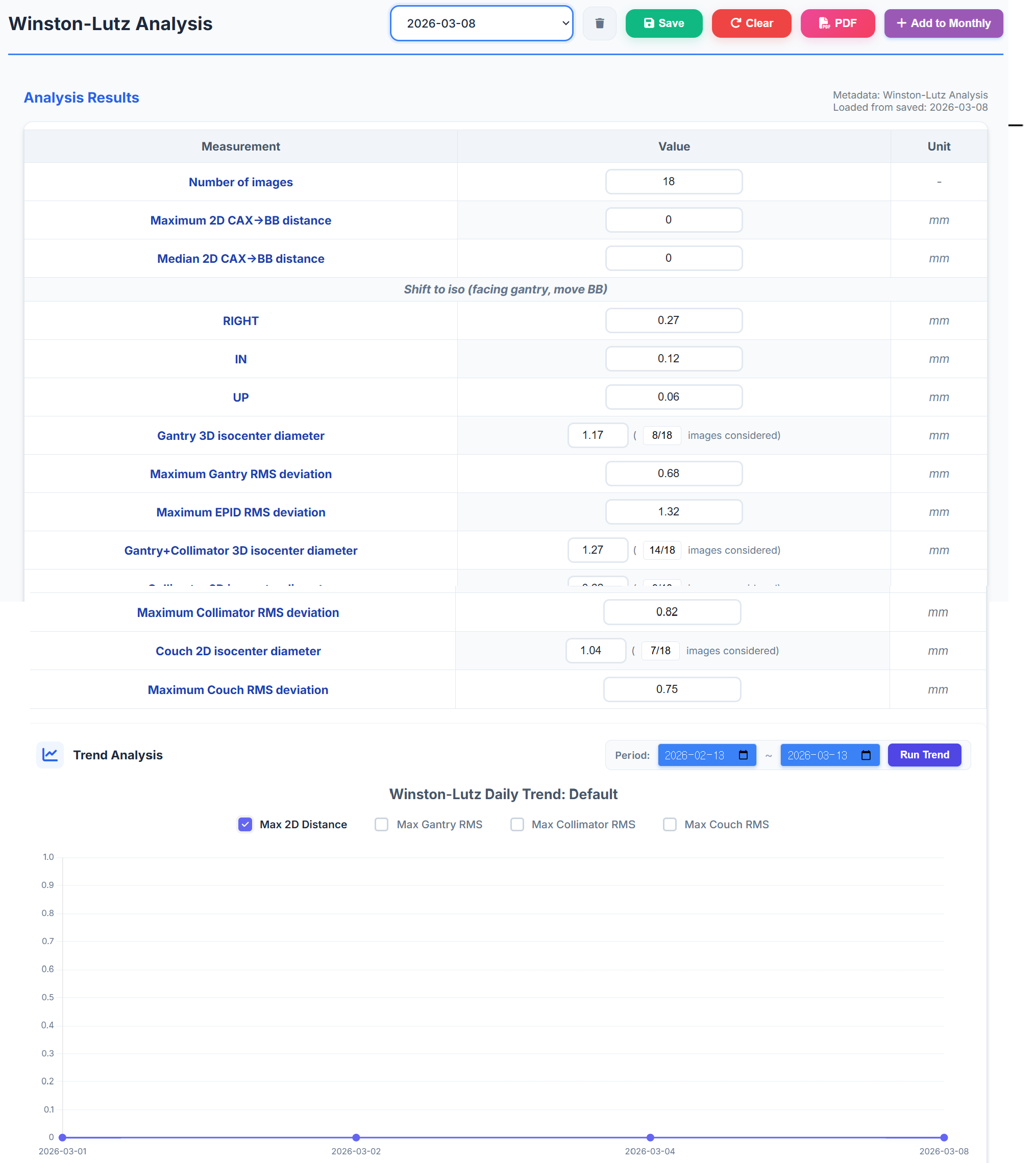

📍 Winston-Lutz Analysis: 초정밀 입체적 Isocenter 검증

01

방사선 중심(CAX) 및 BB 타겟 자동 탐지

EPID 영상 내 볼 베어링(BB) 타겟과 조사면 중심(CAX) 오차를 0.1mm 이하 정밀도로 자동 추적 분석합니다.
02

3D Isocenter 크기 산출 및 최적 이동(Shift) 정량화

모든 조사각 영상을 종합하여 3차원 Isocenter 구체 크기와 최적의 장비 조정 거리(Optimal Shift)를 제시합니다.
03

회전축별 오차 진단 & Pass/Fail PDF 리포팅

Gantry/Couch/Collimator 회전축별 기계 오차 진단 및 SRS/SBRT 임상 기준 톨러런스 기반 PDF 보고서를 자동 생성합니다.

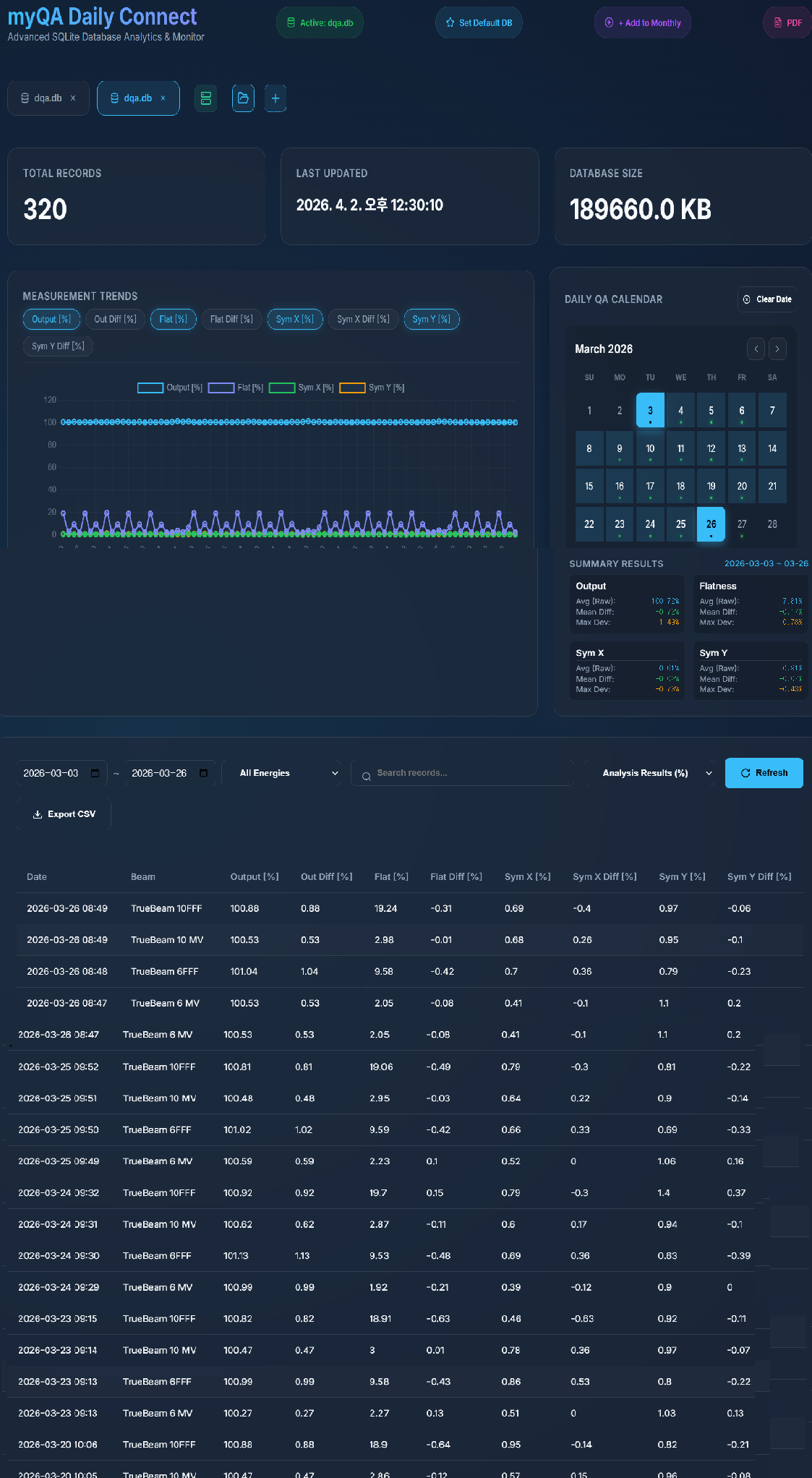

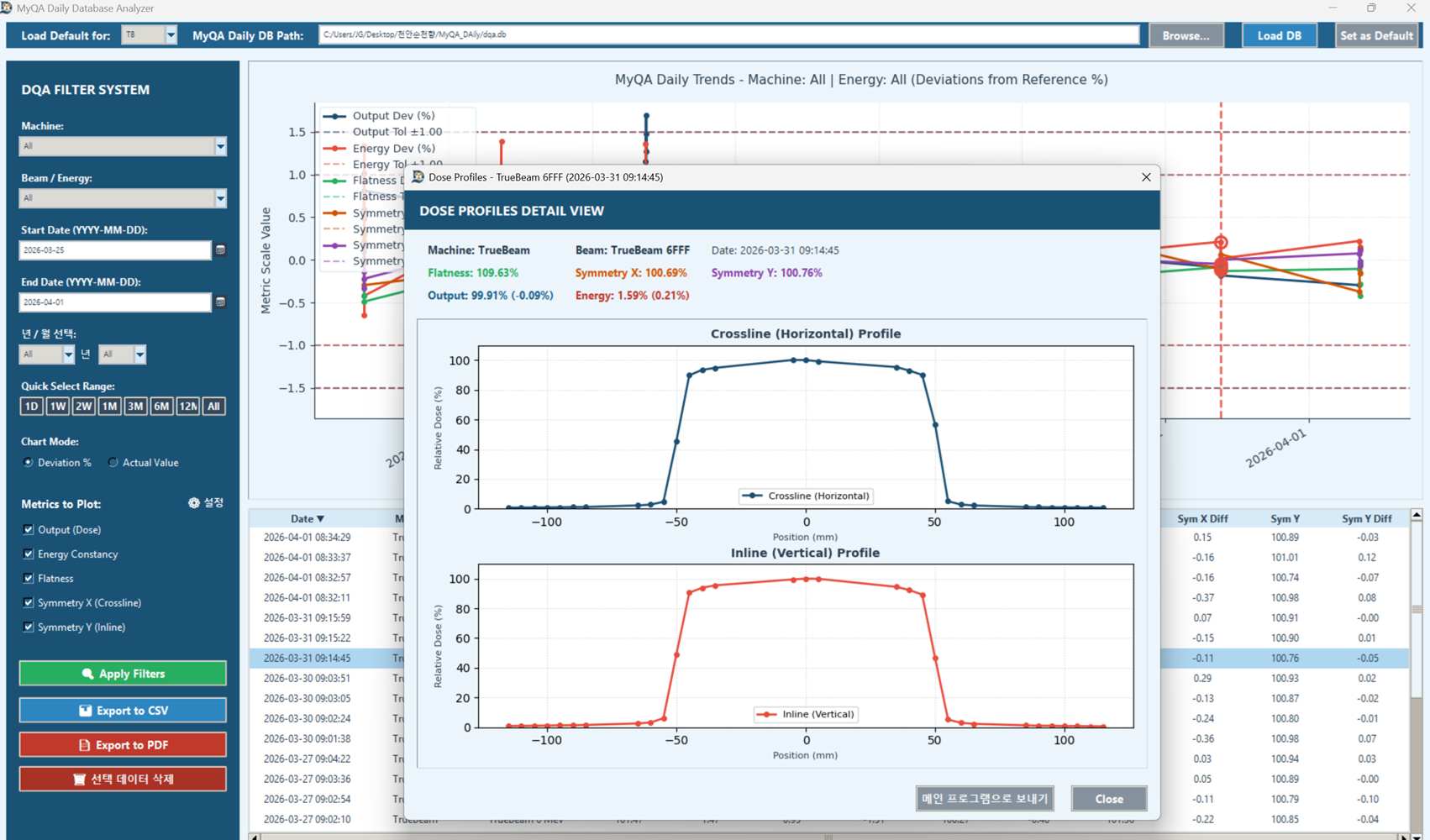

✨ myQA Daily: 지능형 일간 QA 데이터 추출 및 워크플로우 통합

01

PDF 자동 파싱 & 측정 지표 추출

myQA Daily PDF 리포트를 드래그 앤 드롭하면 Output, Flatness, Symmetry 등 주요 빔 성능 데이터가 실시간 자동 수집됩니다.
02

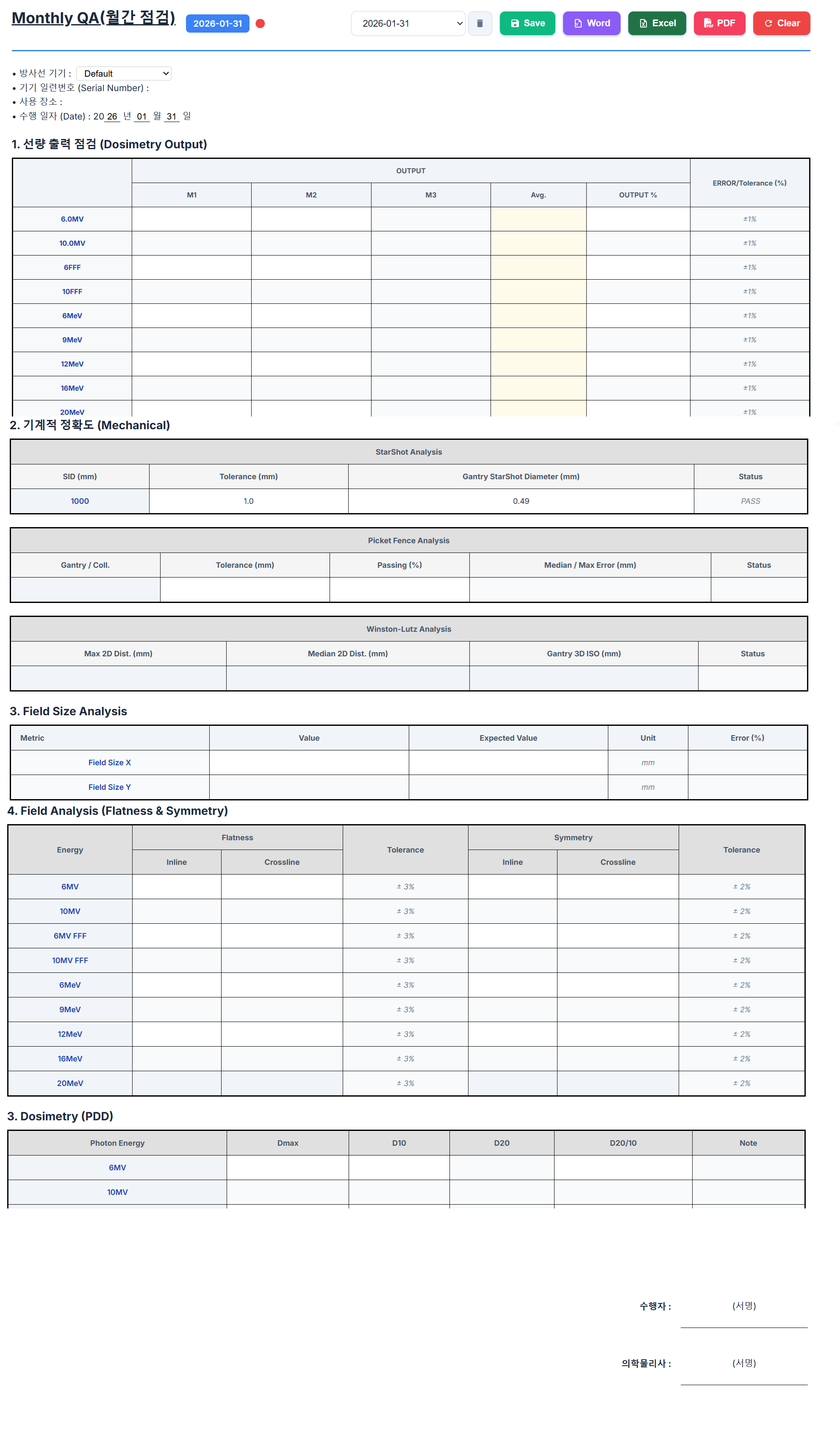

월간 점검표(Monthly Check Sheet) 원클릭 연동

추출된 일일 측정 수치를 월간 점검표의 해당하는 에너지 및 항목으로 즉시 전송하여 수기 문서 입력 부담을 제로화합니다.
03

장기 빔 성능 트렌드 트래킹

누적된 일일 QA 수치를 시각화 그래프로 분석하여 장비의 장기적 변동성을 추적하고 선제적 정비 타이밍을 파악합니다.

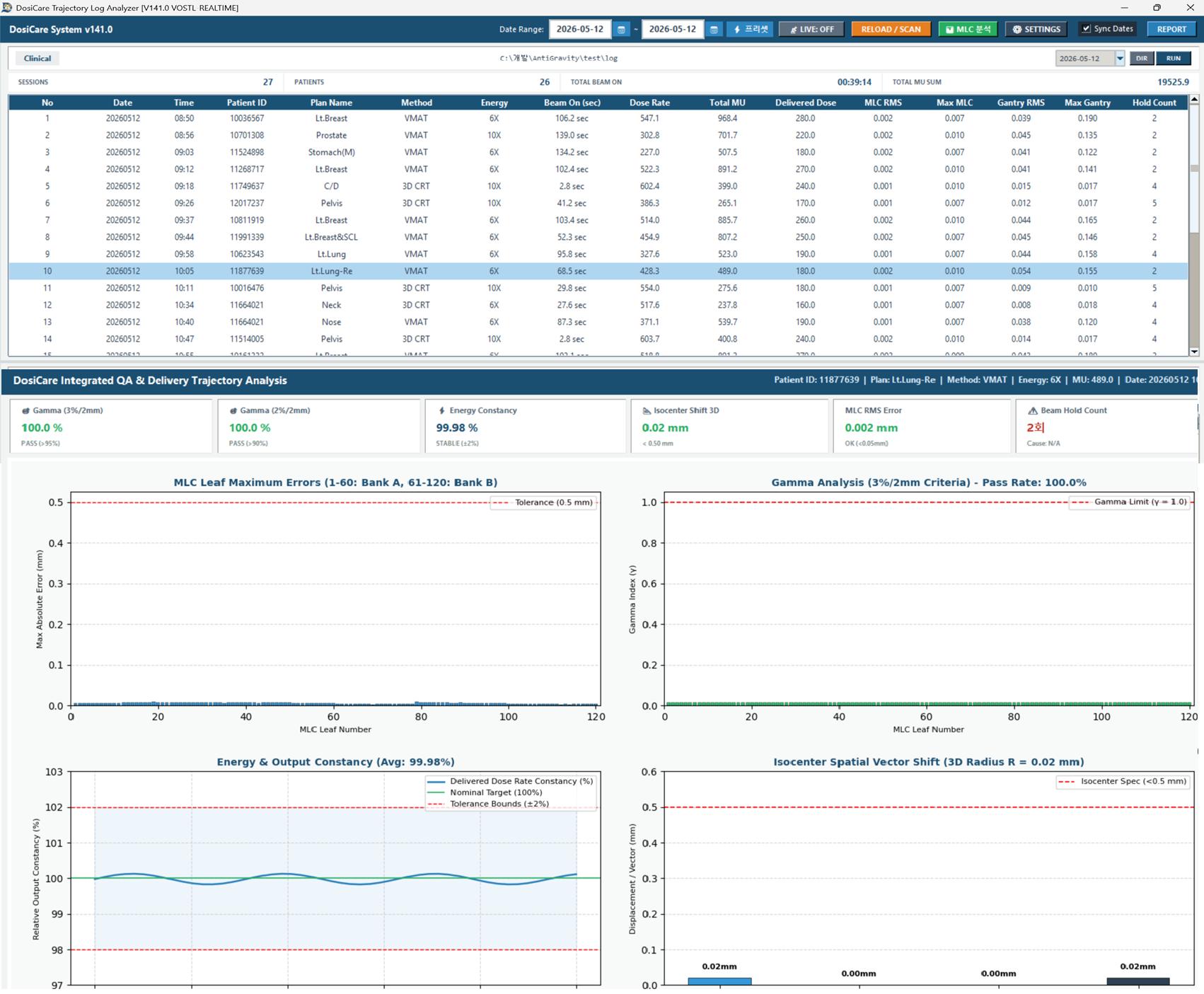

✨ DosiCare Trajectory Analysis: 고급 MLC 궤적 및 선량 분석

01

Pylinac 기반 MLC RMS 오차 & 감마 분석

Varian Trajectory Log 및 Dynalog 파일을 파싱하여 MLC 위치 오차(RMS Error) 및 2D 2D/3D 감마 통과율(Gamma Pass Rate)을 자동 정량화합니다.
02

스마트 파일 매칭 & 실제 치료 로그 검출

수많은 기계 로그 파일 중에서 실제 환자 치료(Treatment) 세션 로그를 지능적으로 선별하여 최적의 분석 대상을 자동 제안합니다.
03

히스토그램, 플루언스 맵 & PDF 보고서 자동 생성

MLC 리프 오차 히스토그램과 실선량 플루언스 맵(Fluence Map)을 시각화하고 공식 검증 보고서(PDF)로 내보낼 수 있습니다.

DosiCare Trajectory Analysis View Screen

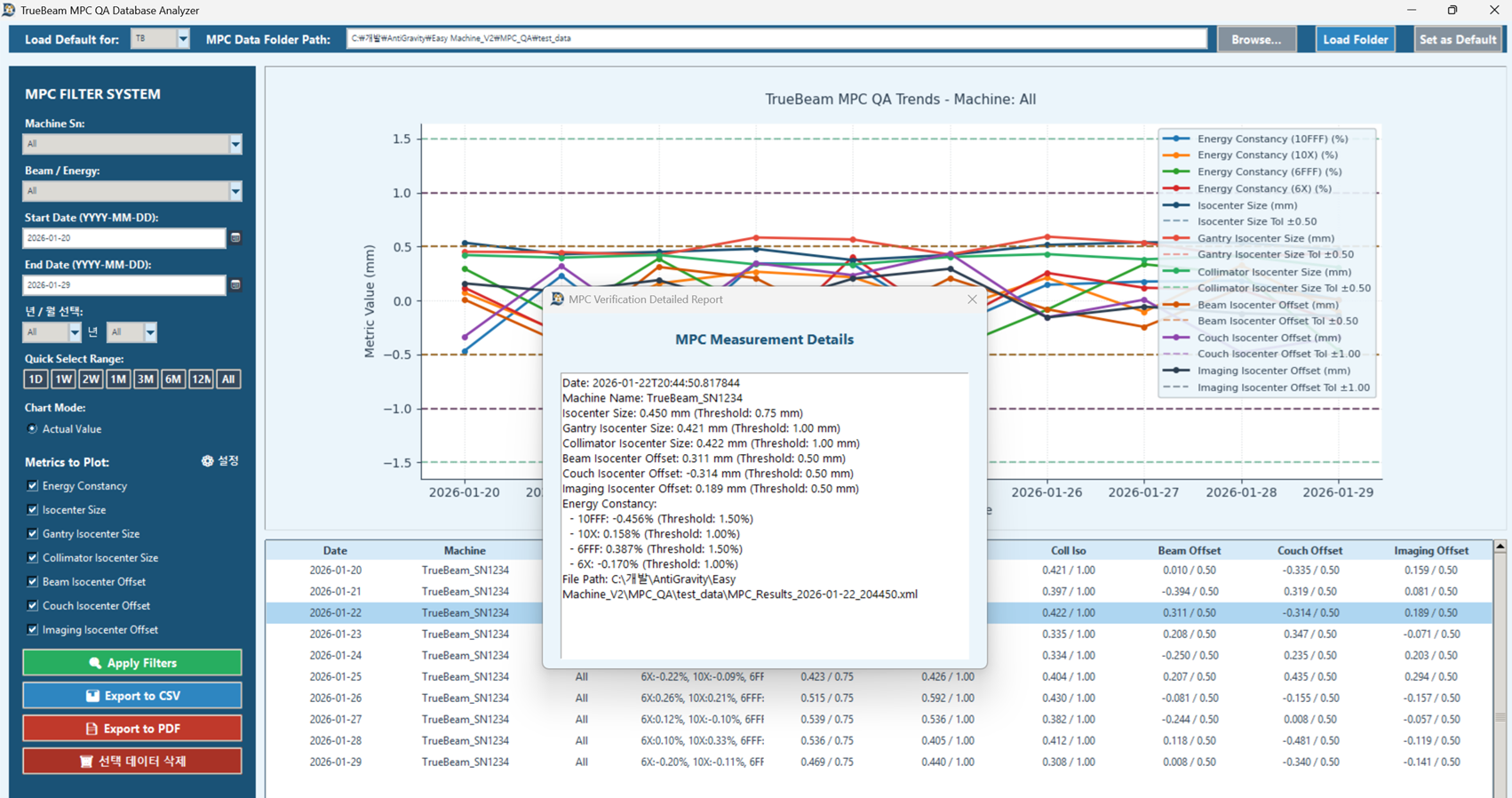

✨ TrueBeam MPC QA: 자동화된 실시간 기계 성능 검증

01

실시간 자동 감시 (File Watcher)

TrueBeam 장비에서 MPC 결과 XML 파일이 생성되는 즉시 백그라운드 자동 파싱 및 DB 저장을 수행합니다.
02

TrueBeam & Halcyon 맞춤 진단

Halcyon의 Distal/Proximal MLC 구조 및 6X, 10X, FFF 다중 에너지 빔 결과를 정밀 분리하여 개별 진단합니다.
03

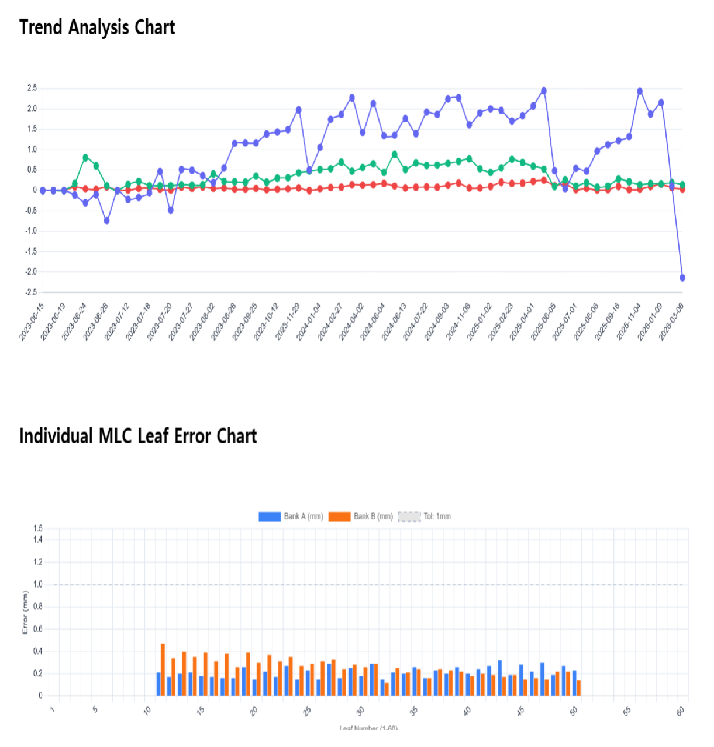

개별 Leaf 오차 시각화 & 트렌드 트래킹

전체 MLC 리프 개별 오차 바 차트와 시간에 따른 변동성을 추적하는 트렌드 차트를 제공합니다.

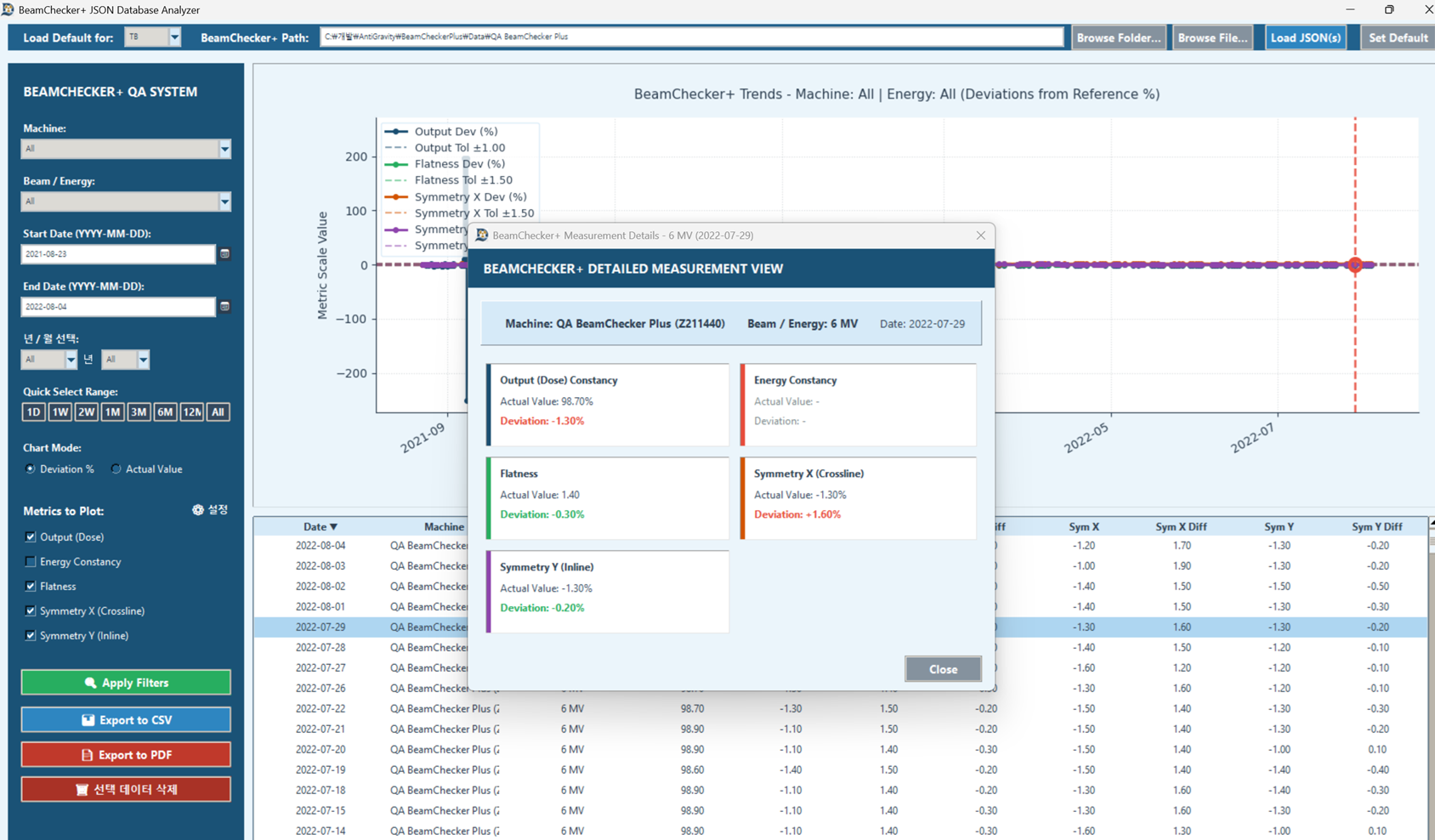

✨ Beamcheckplus (BC_Plus): 효율적인 데이터 파싱 및 대량 시각화

01

Beam Checker Plus PDF 자동 파싱

Beam Checker Plus 장비의 PDF 리포트에서 측정 조건(에너지, SSD) 및 측정값(Size, Flatness, Symmetry)을 드래그 앤 드롭으로 1초 만에 스마트 추출합니다.
02

CSV 데이터 대량 일괄 로드 & 트렌드 트래킹

여러 날짜의 Daily QA CSV 파일 세트를 한 번에 파싱하여 지정 기간별 장비 빔 성능 변동 추이 그래프(Chart.js)를 시각화합니다.
03

일간/월간 점검표 원클릭 자동 연동

파싱 및 검증이 완료된 데이터를 일간 점검표(Daily Sheet) 및 월간 점검표(Monthly Sheet)로 자동 연동하여 수작업 기록 오차를 완벽히 제거합니다.

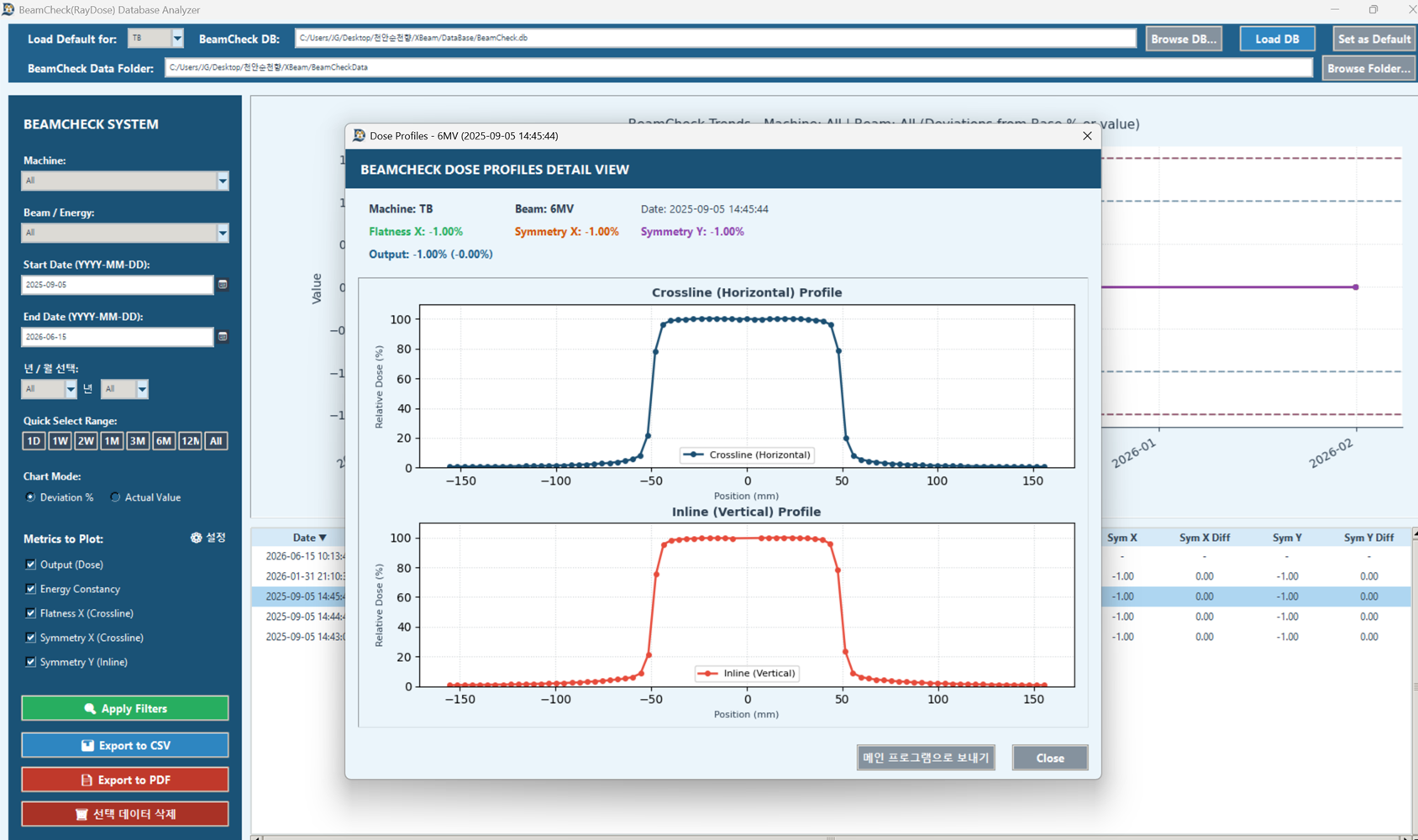

✨ BeamCheck(Raydose): 지능형 리포트 분석 및 데이터 연동

01

스마트 PDF 파싱 & 지표 실시간 수집

RayDose BeamCheck PDF 리포트를 드래그 앤 드롭하면 표(Table) 구조 속 에너지, SSD, Flatness, Symmetry, Field Size 데이터를 1초 만에 스마트 파싱합니다.
02

기대값 오차율 백분율(%) 자동 연산

실제 측정 Size 기준으로 기대 세팅값을 역산하여 오차율(%)을 자동 변환하며, 1% 초과 시 붉은색 글씨로 오차 경고를 표시합니다.
03

월간 점검표 원클릭 셀 이관

파싱 및 오차 계산 수치를 클릭 한 번으로 공식 월간 점검표의 해당하는 에너지 셀에 자동 기입하여 수기 기록 오차를 원천 차단합니다.

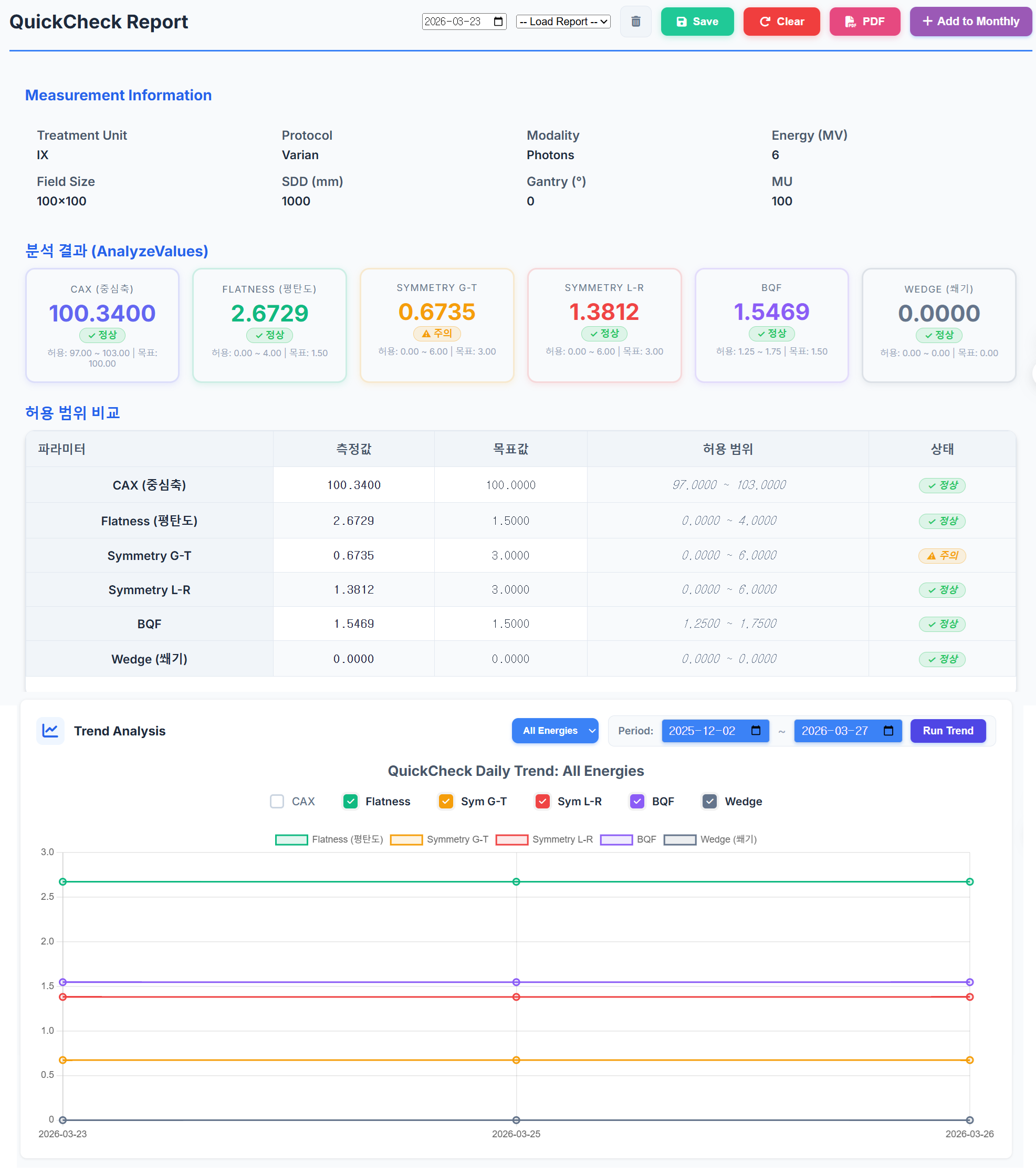

🚀 QuickCheck: 지능형 데이터 분석 및 원클릭 연동

01

스마트 QCW XML 파싱

PTW QuickCheck 장비에서 생성된 .qcw(XML) 데이터 파일을 브라우저에 드래그 앤 드롭하기만 하면, 복잡한 데이터 구조 속에서 CAX(중심축), 평탄도(Flatness), 대칭도(Symmetry G-T/L-R), 빔질지수(BQF) 등 핵심 물리 지표를 1초 만에 스마트하게 추출합니다.
02

정밀 분석 및 실시간 판정

추출된 측정값을 장비의 기대값(Target) 및 허용 범위(Tolerance)와 실시간으로 대조합니다. 목표값 대비 오차를 정밀하게 분석하며, Pass(정상), Warn(주의), Fail(초과) 상태를 전용 컬러 게이지와 배지로 시각화하여 기기 상태를 즉각적으로 판정합니다.
03

완벽한 데이터 이관 (원클릭 연동)

분석이 완료된 모든 수치들은 "Add to Monthly" 버튼 한 번 클릭으로 병원의 공식 "월간 점검표" 내 각 에너지별 정확한 셀(Cell) 위치에 오차 없이 자동 기입됩니다. 수기 입력으로 인한 휴먼 에러를 원천 차단하고 업무 효율을 극대화합니다.

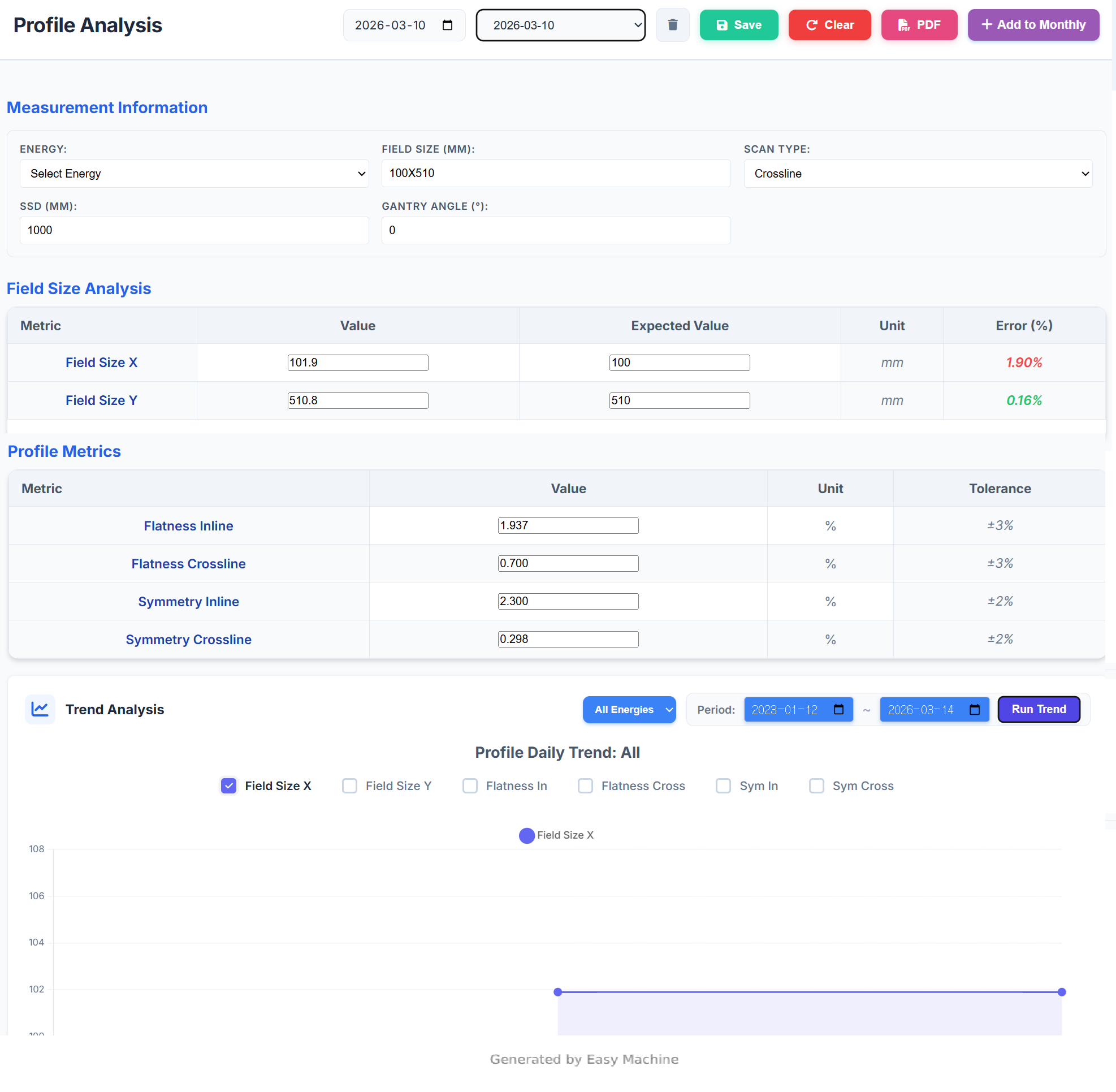

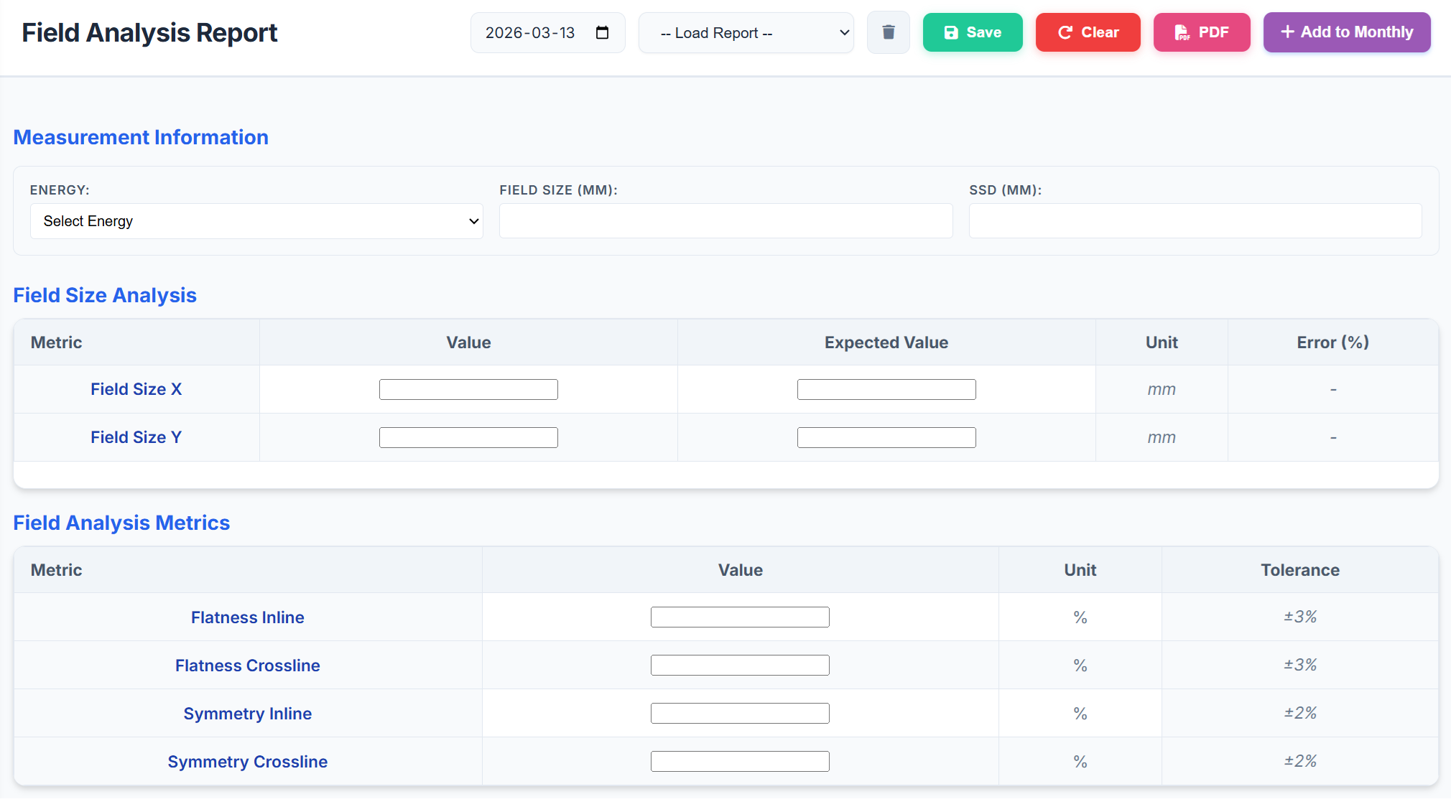

✨ Field Analysis: EPID 영상 리포트 자동 파싱 및 문서 기입

01

EPID 영상 리포트 원클릭 파싱

EPID로 촬영한 조사면(Field) 영상을 외부 소프트웨어에서 분석한 PDF 리포트를, 대시보드에 드래그 앤 드롭하는 것만으로 에너지, 수평/수직 사이즈, 평탄도, 대칭도를 1초 만에 자동 추출합니다.
02

조사면(Field Size) 오차율 즉각 연산

측정된 조사면 길이(예: 140.7mm)를 바탕으로 10단위 반올림(Rounding)을 적용해 본래의 셋업 크기(예: 140mm)를 예측하고, 이에 대한 오차율(%)을 구해 기준치 초과 시 즉각적인 붉은색 알람 색상을 표시합니다.
03

법정 문서 (월간 점검표) 자동 기입

분석된 모든 지표(Field Size 오차, Flatness, Symmetry)는 버튼 하나로 병원 공식 양식인 [월간 점검표]의 각 셀에 오기입 없이 자동으로 완벽하게 채워져, 방사선사의 반복적인 문서 작업 시간을 획기적으로 줄여줍니다.

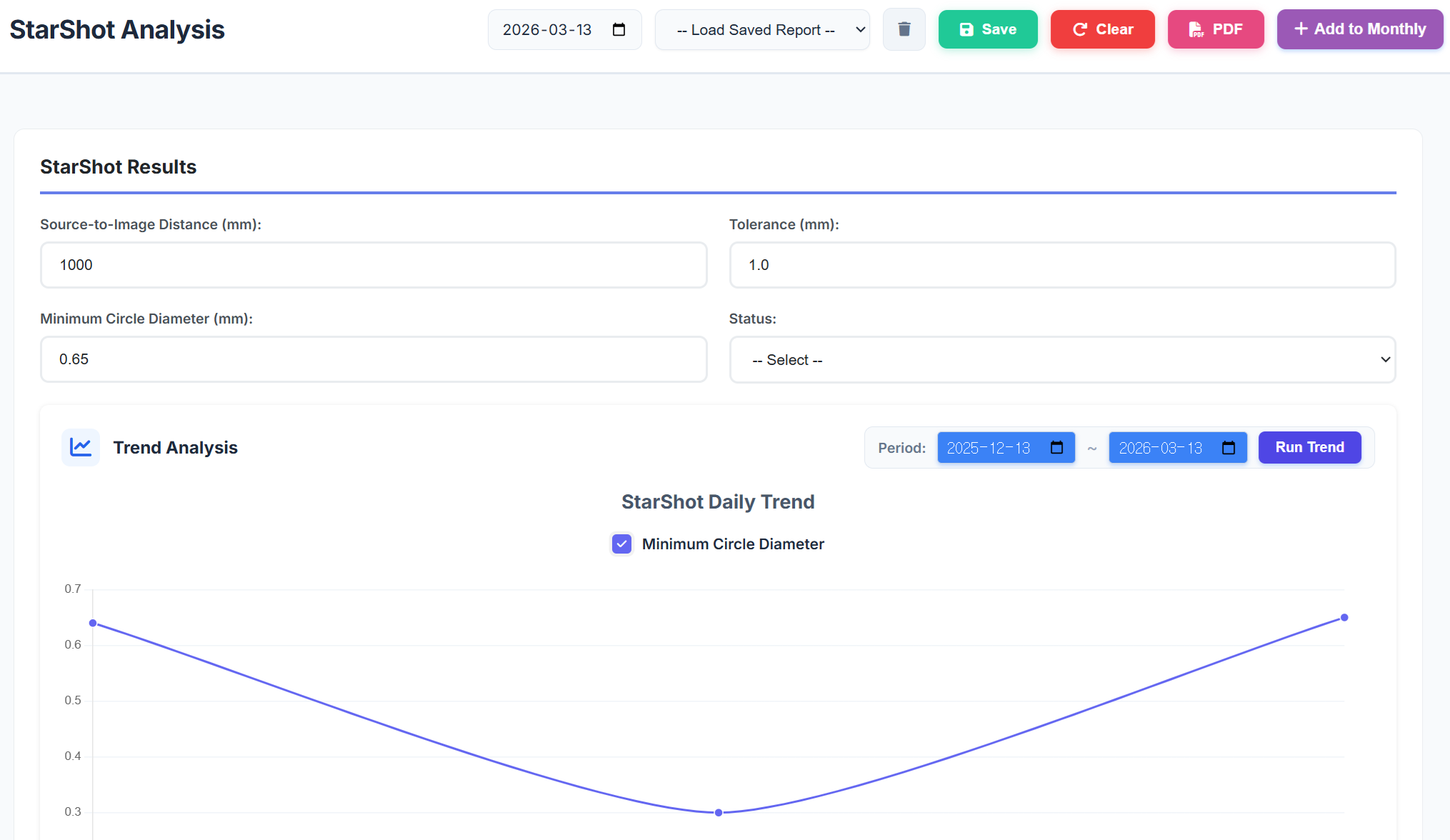

✨ Starshot: 정밀 기계적 중심축(Isocenter) 자동 분석

01

EPID Starshot 리포트 원클릭 파싱

외부 분석 소프트웨어에서 출력한 Starshot PDF 리포트를 대시보드에 드래그 앤 드롭하면, 측정 거리(SID), 허용 오차(Tolerance), 그리고 가장 중요한 최소 교차원 직경(Minimum Circle Diameter) 수치를 1초 만에 자동 추출합니다.
02

스마트 Pass/Fail 자동 판정

추출된 교차원 직경 값이 병원에서 설정한 허용 오차(예: 1.0mm)를 초과할 경우 즉각적으로 'FAIL(실패)' 상태로 판정하고 붉은색 알람을 띄워, 장비의 기계적 중심축(Isocenter) 이상 여부를 직관적으로 경고합니다.
03

법정 문서 (월간 점검표) 자동 연동

분석이 끝난 값들(SID, Tolerance, Diameter, Status)은 "Add to Monthly" 버튼 한 번 클릭으로 병원 공식 양식인 [월간 점검표]의 Mechanical 섹션에 오기입 없이 자동으로 전송 및 저장되어 업무 효율을 극대화합니다.

✨ W_Lutz: 초정밀 방사선 수술(SRS) 품질 관리

01

복잡한 다차원 리포트의 원클릭 파싱

SRS(정위적 방사선 수술)에 필수적인 Winston-Lutz 검사의 외부 PDF 리포트를 찾아 다운로드한 뒤 브라우저에 드래그 앤 드롭하기만 하면 됩니다. 최대/중앙 2D 회전축 오차(CAX->BB), 갠트리/콜리메이터/카우치의 3D Isocenter 직경, RMS 편차, 그리고 보정값(Shift to iso)까지 10여 개의 복잡한 지표를 1초 만에 스마트하게 추출합니다.
02

다중 회전축의 트렌드 분석

갠트리나 카우치 등 특정 축에서만 발생하는 미세한 서브 밀리미터 단위의 기계적 마모나 이탈 현상을, 원하는 파라미터만 골라 다중 꺾은선(Line) 트렌드 차트로 섬세하게 감시할 수 있습니다.
03

법정 문서 (월간 점검표) 자동 기입 및 판정

최대 2D 오차 등 월간 QA에 꼭 필요한 지표들은 "Add to Monthly" 버튼 한 번으로 병원 공식 통합 [월간 점검표]에 자동 기록됩니다. 동시에 최대 오차가 1.0mm 이하인지 여유롭게 분석해 자동으로 Pass/Fail 상태까지 판단/기록하여 복잡한 수기 작업의 피로도를 0으로 만듭니다.

✨ Picket Fence: 자동 MLC 오차 분석 및 트렌드 감시

01

복잡한 MLC 리포트의 원클릭 파싱

다운로드한 Picket Fence PDF 리포트를 브라우저에 드래그 앤 드롭하기만 하면 됩니다. 갠트리/콜리메이터 각도와 같은 측정 조건부터 절대 중간 오차(Absolute median error), 최대 오차(Max Error), 합격률(Leaves passing %)까지 한 번에 자동 추출됩니다.
02

엄격한 자동 상태 판정 (Pass/Fail)

추출된 중간 오차(Median error)가 설정된 허용 오차(Tolerance)를 초과하거나, 합격률이 100.0% 미만일 경우 즉각적으로 붉은색의 FAIL 판정을 내려 사용자의 시각적 인지를 돕고 안전을 보장합니다.
03

MLC 노후화 트렌드 분석

120개에 달하는 MLC 모터의 미세한 마모나 노후화를 감시하기 위해 합격률, 중간 오차, 최대 오차 등 원하는 지표만 선택하여 과거 데이터부터 이어지는 트렌드를 꺾은선 차트로 추적 관찰할 수 있습니다.

✨ Output: TRS-398 및 에너지별 출력 안정성 분석

01

TRS-398 맞춤형 PDF 파싱

출력 교정 리포트(TRS-398)를 드래그 앤 드롭하면, Pion/Ppol 보정에 필수적인 3단계 전압 측정값(M1~M3)과 Dose/MU 지표를 시스템이 지능적으로 자동 추출합니다.
02

실시간 정밀 계산 및 검증

PDF에 평균값이 누락되었더라도 실시간으로 소수점 4자리까지 자동 계산하며, 입력된 에너지를 표준 규격으로 자동 변환하여 데이터 무결성을 보장합니다.
03

에너지별 장기 출력 트렌드 감시

6MV, 10MV, FFF 등 각 에너지별 출력 안정성을 개별 필터링하여 추적할 수 있으며, 미세한 출력 변화(Drift)를 차트로 감시하여 최적의 튜닝 시점을 결정할 수 있습니다.
04

점검표(월간/연간) 초고속 연동

"Add to Monthly/Yearly" 버튼 하나로 모든 측정값과 결과값이 병원 공식 점검표의 정확한 위치에 자동 기입되어 오타와 혼선을 완벽하게 차단합니다.

✨ PDD: 선량 심도 지표(Percent Depth Dose) 자동 분석

01

정밀 선량 지표 자동 추출

PDF 리포트를 드래그 앤 드롭하면 dmax, R100~R50 심도 지표와 D50~D200 선량 지표, 에너지 질 Qi 값을 즉각적으로 파싱합니다.
02

지능형 에너지 및 모달리티 매핑

추출된 에너지를 분석하여 광자선(X-선)과 전자선을 스스로 구분하며, 연간 점검에 필요한 데이터 세트를 지능적으로 분류 관리합니다.
03

월간 점검표 스마트 연동

에너지를 판별하여 광자선(Dmax/D10/D20/QI)과 전자선(R90/R80/R50) 항목에 맞는 데이터를 실시간으로 자동 기입하여 오류를 차단합니다.
04

다중 지표 트렌드 모니터링

dmax%, R50, Qi 등 핵심 지표를 에너지별로 시각화하여 추적할 수 있으며, 빔의 경화나 연화 현상을 과학적·통계적으로 감지합니다.

✨ Profile: 빔 균일성 및 기하학적 정밀 분석

01

리포트 방향성 자동 매핑

PDF 리포트를 드래그 앤 드롭하면 'Horizontal/Vertical' 표기를 분석하여 시스템의 Crossline/Inline 방향으로 자동 매칭 및 추출합니다.
02

균일성 및 기하학적 지표 통합 파싱

평탄도(Flatness)와 대칭성(Symmetry)뿐만 아니라, 프로파일 파형에서 계산된 실제 조사면 크기(Field Size)와 오차(%)를 동시에 산출합니다.
03

월간 점검표 다중 섹션 연동

"Add to Monthly" 클릭 시 점검표의 '4. Field Analysis'와 '3. Field Size Analysis' 두 곳에 적재적소로 자동 입력되어 작업 시간을 단축합니다.
04

정밀 트렌드 분석 및 오차 경고

6가지 핵심 팩터를 에너지별로 추적하고 시각화하며, 허용 기준(1.0%) 초과 시 즉각적인 색상 경고로 빔의 기하학적 안정성을 모니터링합니다.

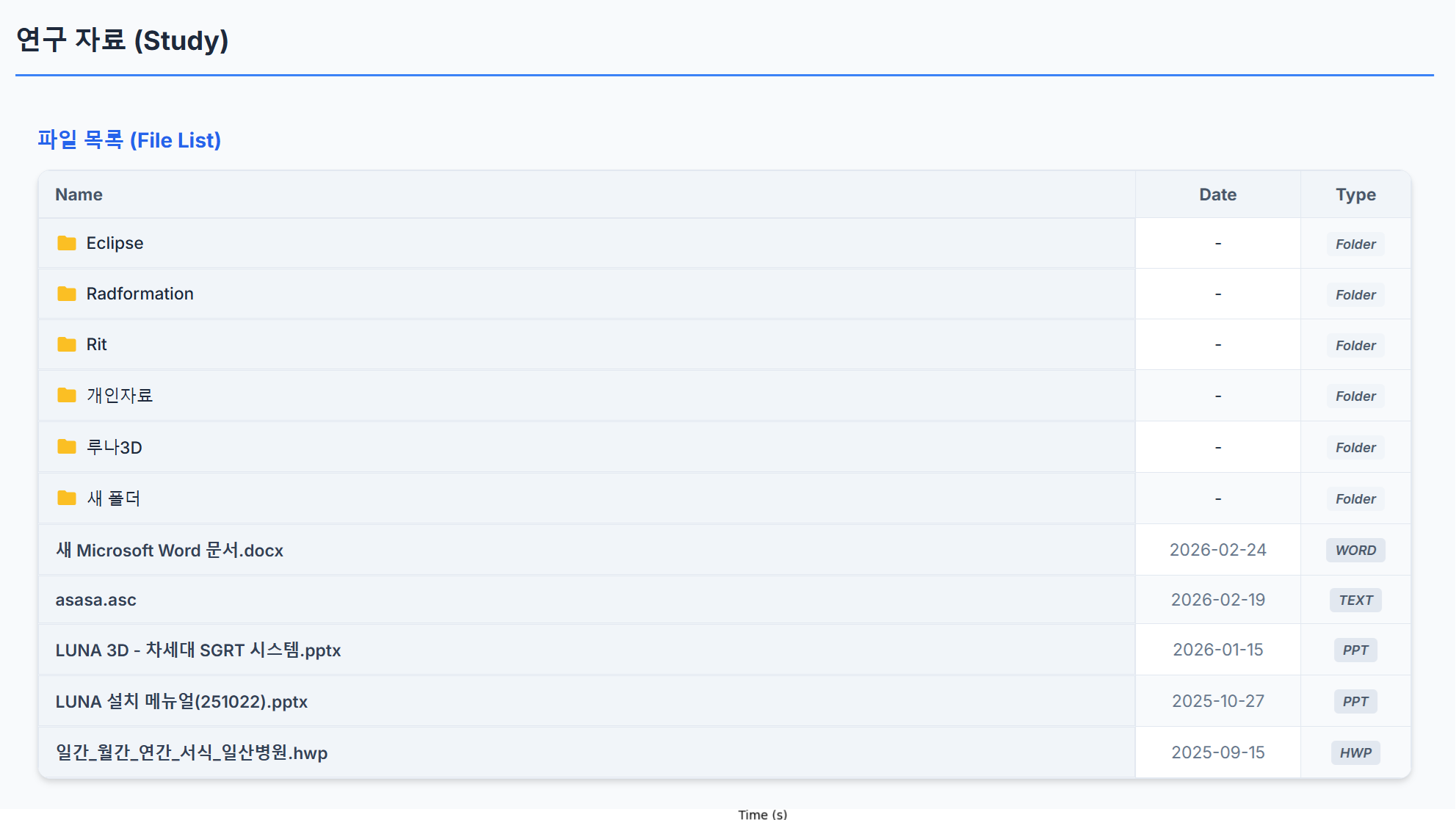

✨ Study: 통합 파일 매니저 및 지능형 문서 뷰어

01

주요 장점 및 폴더 확인

장비별 Study 폴더뿐만 아니라 모든 QA 카테고리의 폴더 구조를 탐색기 형태로 실시간 확인하며, 연구용 데이터와 미디어 파일을 한곳에서 유연하게 관리합니다.
02

강력한 보기(Viewing) 기능

PDF, Excel, 영상은 물론 서버 사이드 변환을 통해 한글(HWP), Office 문서도 즉시 볼 수 있으며, Trajectory Log 선택 시 T_Log 대시보드로 즉시 연동됩니다.
03

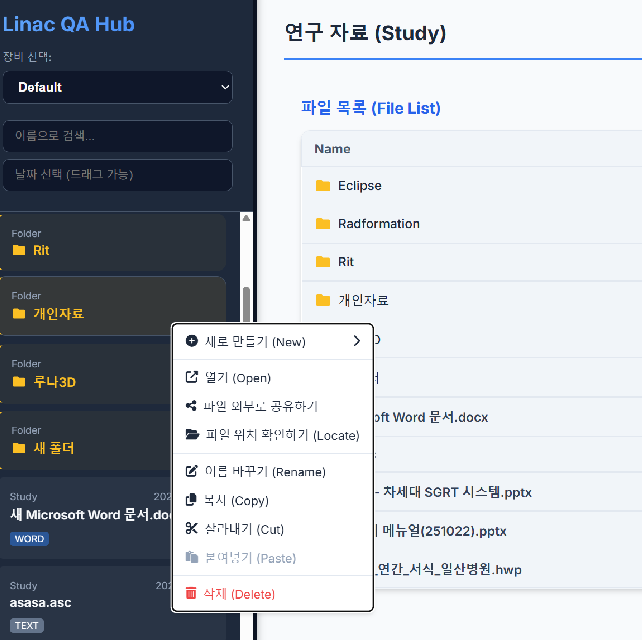

편집(Editing) 및 관리 기능

우클릭 메뉴를 통해 폴더/파일 생성(CRUD), 복사/붙여넣기 기능을 지원하며, '탐색기에서 위치 찾기(Locate)'로 실제 PC 내 파일을 즉시 하이라이트할 수 있습니다.

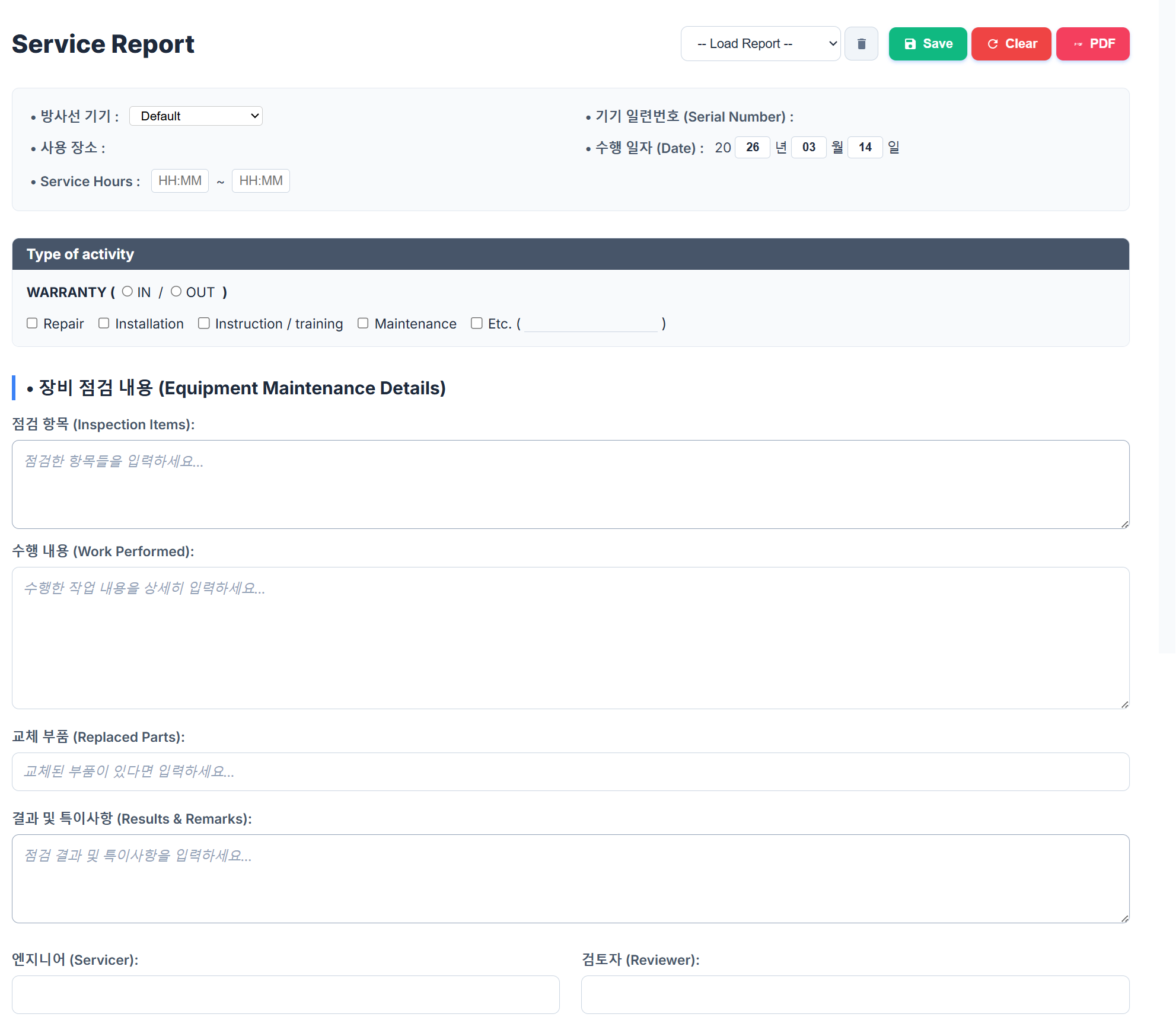

✨ Service: 리니악 장비 유지보수 및 수리 이력 관리

01

디지털 리포트 생성

수기 방식 대신 표준화된 디지털 폼을 사용하여 장비 정보와 점검 내역(Inspection Items, Work Performed 등)을 체계적으로 입력하고 관리합니다.
02

안전한 저장 및 관리

장비별 전용 폴더에 JSON 형식으로 데이터가 안전하게 저장되며, 필요할 때 언제든 과거 이력을 즉시 확인하고 투명하게 수정할 수 있습니다.
03

전문적인 PDF 출력

기업 로고와 정돈된 구조를 갖춘 공식 서식의 PDF 리포트를 자동으로 생성하여, 외부 제출용이나 법정 문서 관리용으로 즉시 활용 가능합니다.

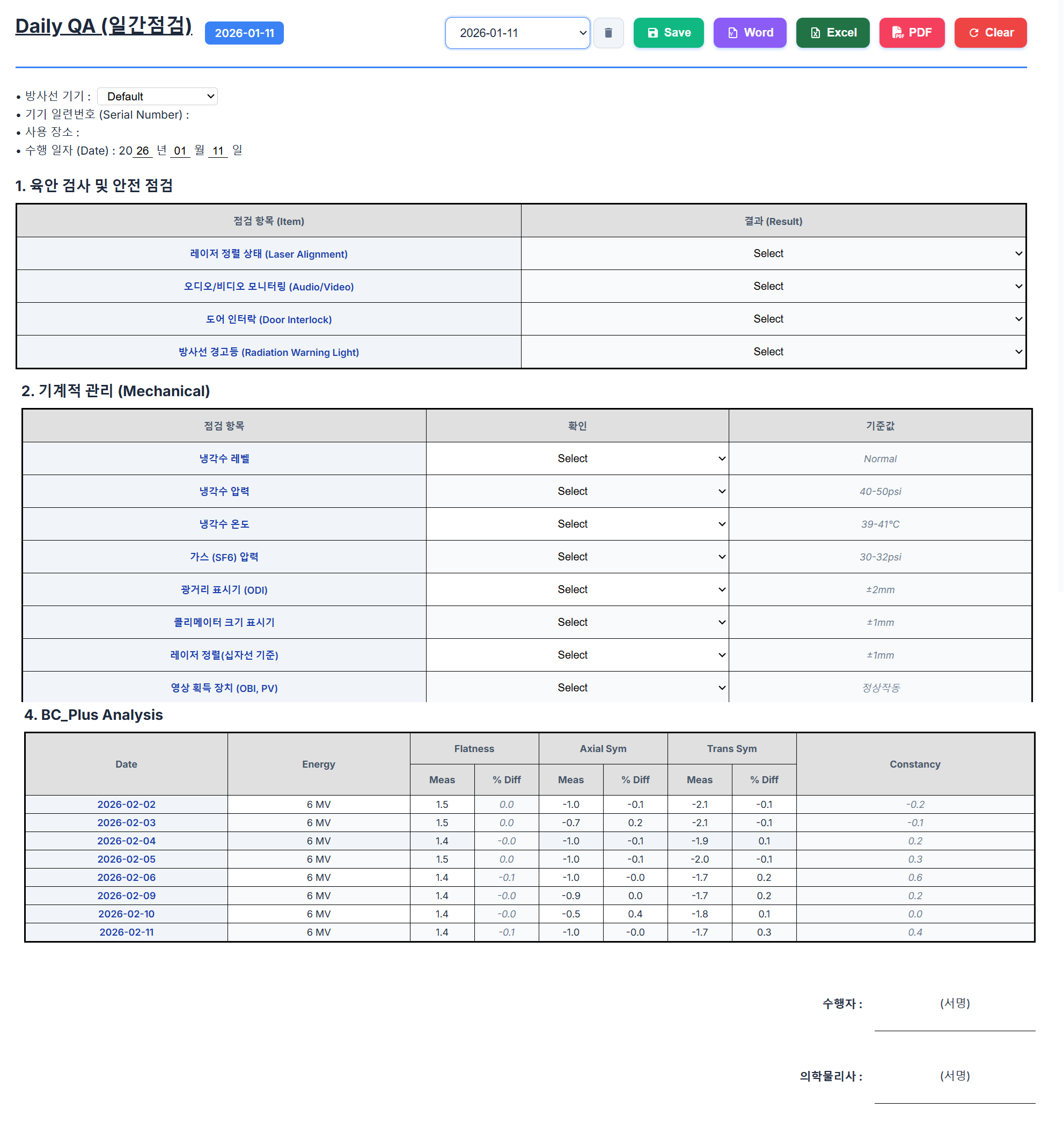

✨ Daily QA: 일간 점검 자동화 및 통합 워크플로우

01

자동 데이터 추출 (Daily QA)

측정 장비에서 생성된 파일(MPC XML 등)을 드래그 앤 드롭하면 Isocenter, Beam Energy, MLC 오차 등의 수치를 자동으로 분석하여 기입합니다.
02

스마트 판정 및 데이터 통합

수집된 데이터를 기준치와 자동 비교하여 PASS/FAIL을 표시하며, 클릭 한 번으로 에너지별 데이터를 월간 점검표로 즉시 연동합니다.
03

전문적인 점검표 생성

디지털 서명이 포함된 일간 점검표를 생성하고, 공식 문서 규격인 Word, Excel, PDF 형식으로 즉시 내보내어 법정 문서 관리를 간소화합니다.

✨ Monthly QA: 체계적인 품질 관리 데이터 통합 허브

01

데이터 통합 허브

Output, PDD, Profile, Winston-Lutz, G-Angle 등 개별 대시보드의 분석 결과를 버튼 클릭 한 번으로 월간 점검표에 자동 기입합니다.
02

지능형 분석 및 데이터 관리

기대값 자동 제안 및 오차율Red 경고로 실수를 방지하며, 모든 내역은 서버에 JSON 형식으로 안전하게 저장되어 이력 추적이 용이합니다.
03

다양한 공식 서식 지원

작성된 점검표는 디지털 서명을 포함하여 Word, Excel, PDF 등 사용자가 원하는 형식의 고품격 공식 보고서로 즉시 내보낼 수 있습니다.

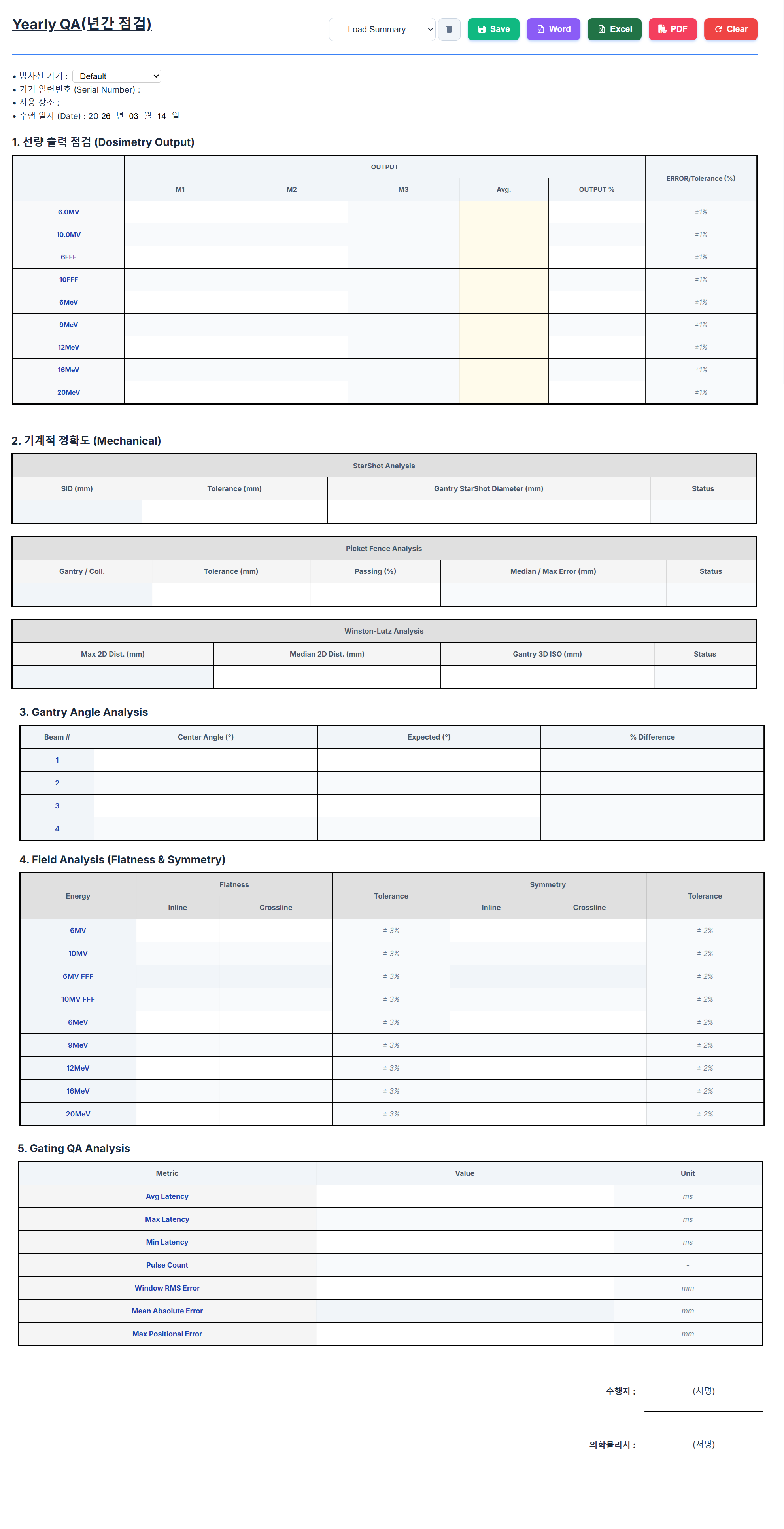

✨ Yearly QA: 리니악 품질 관리의 최상위 연간 기록 허브

01

최상위 통합 관리 및 공신력

선량, 기계적 정밀도 등 모든 범주의 연간 결과를 종합 관리하며, 디지털 서명을 통해 법적/기술적 신뢰성을 완벽히 보장합니다.
02

체계적인 데이터 장기 보존

모든 정보는 JSON 형식으로 저장되며, 장비별/연도별 폴더 구조 자동 생성 및 관리로 수년 이상의 장기 이력 추적이 용이합니다.
03

다양한 공식 서식 출력

작성된 점검표는 Word, Excel, PDF 등 사용자가 원하는 형식으로 즉시 생성 가능하며, 고품질 PDF는 공식 제출용으로 바로 활용됩니다.

✨ Gating: 호흡 동기 치료 정밀도 분석 및 통합 QA 워크플로우

01

지능형 데이터 추출 및 동적 성능 분석

PDF 리포트에서 지연 시간(Latency)을 ms 단위로 파싱하고, Targeted Window RMS Error 등을 자동 정량화하여 치료 정확도를 mm 단위로 검증합니다.
02

하이브리드 통합 데이터 및 리포트 관리

영상(Cine)과 로그(Trajectory)가 결합된 분석 결과를 디지털화하여 보관하며, 이를 바탕으로 전문적인 Gating QA Analysis Report를 재생성할 수 있습니다.
03

점검표 스마트 연동 및 기록 유지

분석된 모든 게이팅 지표를 클릭 한 번으로 [연간 점검표]로 전송하여, 수기 입력 없이도 항상 최신 상태의 고정밀 QC 기록을 유지할 수 있습니다.

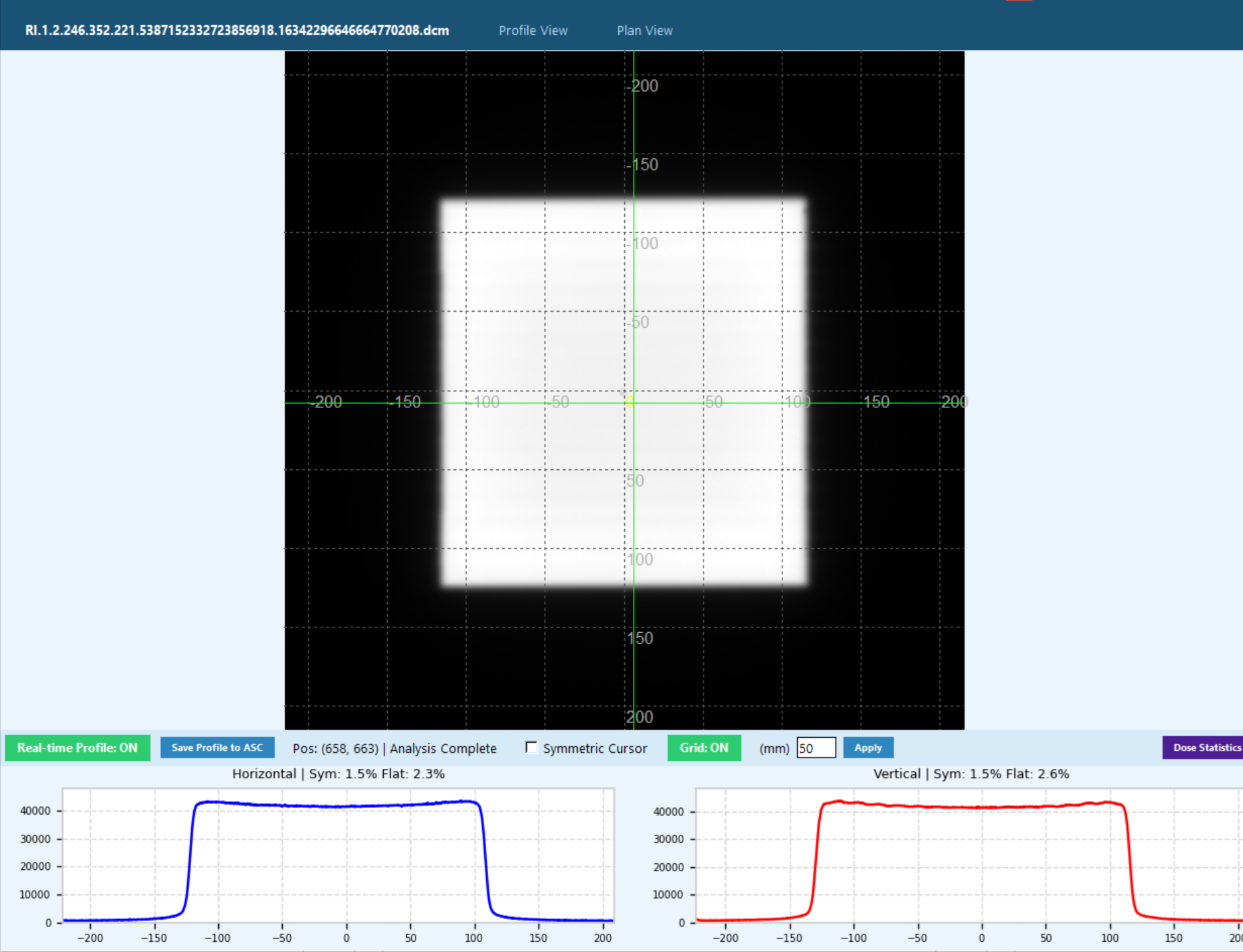

📁 File Open: DICOM 및 QA 분석 데이터 로드 기능

01

다중 형식 DICOM & QA 파일 지원

방사선 치료기기(Linac) QA에서 발생하는 DICOM RT Image, Film 스캔 파일, Trajectory Log, ASCII Profile 등 다양한 포맷의 파일 및 폴더를 손쉽게 탐색하고 불러옵니다.
02

미리보기 및 메타데이터 자동 파싱

선택한 DICOM 파일의 헤더 정보(환자/장비 ID, 조사 에너지, Gantry/Collimator Angle, 픽셀 분해능 등)를 즉시 분석하여 썸네일 미리보기와 함께 표시합니다.
03

자동 모듈 매칭 및 데이터 워크플로우 전송

로드된 데이터 종류를 자동으로 식별하여 Field Analysis, Starshot, Winston-Lutz, PDD/Profile Comparison 등 전용 분석 모듈로 즉시 연동 및 배치 작업을 실행합니다.

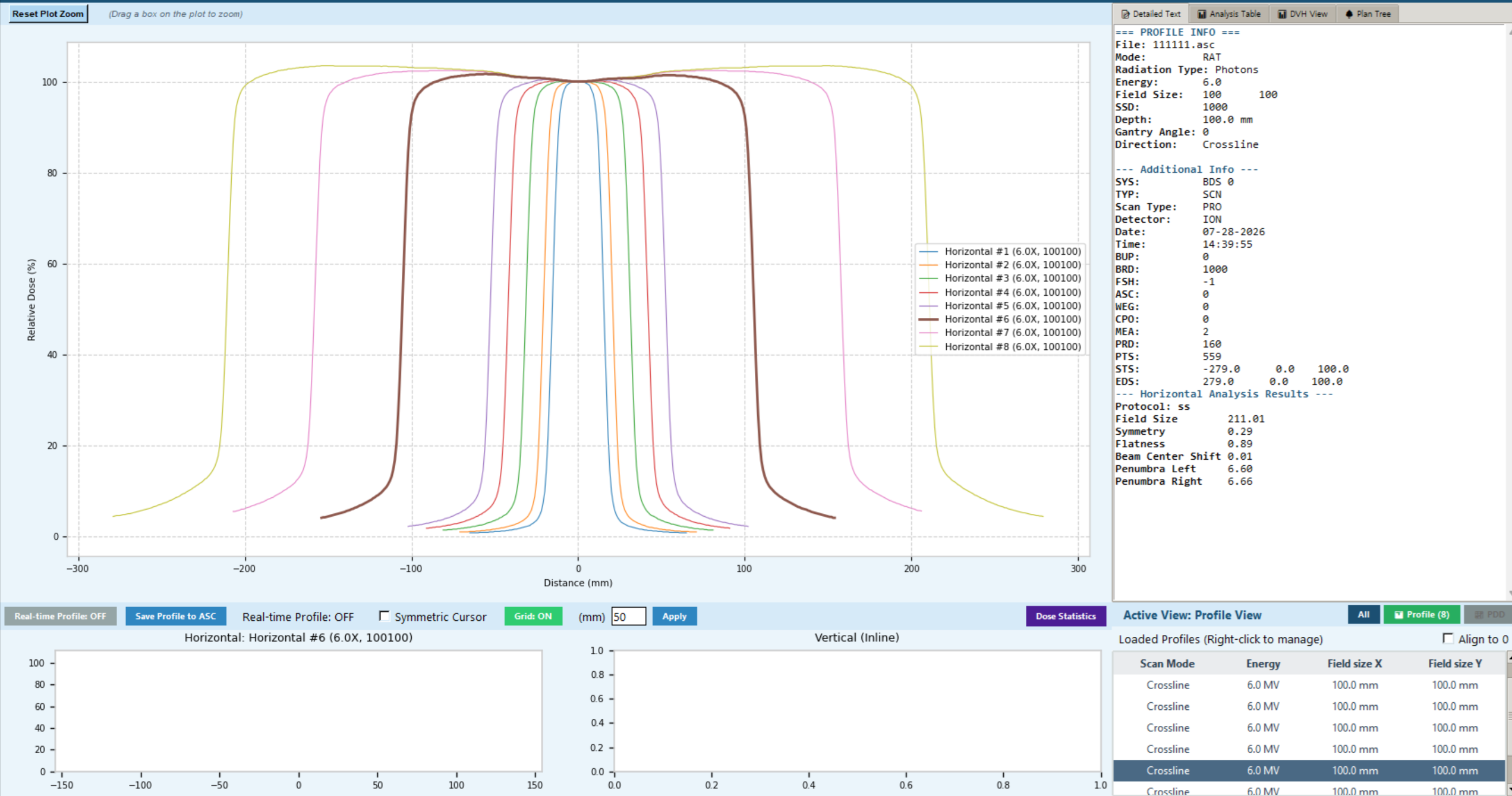

➕ Add Data: 데이터 병합 및 추가 측정값 로드 기능

01

기존 분석 세션 내 데이터 추가 병합

현재 작업 중인 QA 세션을 유지하면서 새로운 DICOM 영상, 프로파일 데이터 또는 Trajectory Log 세트를 자유롭게 추가하여 비교 분석할 수 있습니다.
02

다중 데이터 세트 동시 시각화

추가된 복수의 데이터(조사면, PDD, Profile 등)를 한 화면에 오버레이하여 기계 간 성능 차이나 에너지별 빔 특성을 다각도로 정밀 비교합니다.
03

실시간 종합 결과 업데이트

새로 추가된 측정값이 즉시 통합 분석 로직에 반영되며, 전체 데이터 세트에 대한 수치적 통계 및 리포트가 실시간으로 자동 갱신됩니다.

💾 Save As...: QA 분석 프로젝트 및 결과 저장 기능

01

프로젝트 데이터 및 분석 결과 통합 저장

현재 진행 중인 빔 프로파일, 기하학적 분석(Starshot, Winston-Lutz 등), 보정 계수 및 도출된 통계 수치를 프로젝트 워크스페이스 파일로 내보내어 재현성을 보장합니다.
02

다양한 내보내기 포맷 지원 (ASC, CSV, PDF, JSON)

추출된 프로파일 데이터를 표준 ASC/CSV 포맷으로 저장하거나, 검증 리포트(PDF) 및 구조화된 분석 메타데이터(JSON/XML)로 지정된 경로에 유연하게 저장할 수 있습니다.
03

품질 관리 DB 연동 및 중앙 문서화

저장 경로 지정 시 원내 QA 중앙 서버 및 품질점검 데이터베이스(Monthly/Yearly Check Sheet)로 연동되어 표준화된 문서 아카이빙을 지원합니다.

🖥️ RT Workspace: 통합 방사선 치료 분석 작업 공간

01

DICOM RT Plan, Dose, Structure 통합 분석

방사선 치료 계획(RT Plan), 3차원 선량 분포(RT Dose), 장기 및 타겟 구조물(RT Struct)을 한 워크스페이스에서 다각도로 연동하여 분석합니다.
02

실시간 프로파일 및 Plan View 매칭

Profile View와 Plan View 간의 아이소센터 좌표 및 단면 선량 프로파일을 실시간 정밀 교차 검증하여 계획 대비 실제 전달 선량을 정밀 비교합니다.
03

지능형 빔 파라미터 시각화 워크플로우

선량 등고선(Isodose line), MLC 움직임 궤적, 갠트리/콜리메이터 각도별 빔 데이터를 워크스페이스 대시보드에서 효율적으로 검토할 수 있습니다.

🖼️ IBA Primus L Analysis: 영상 품질 및 기하학적 정밀도 검증

01

Primus L 팬텀 기반 해상도 & 공간 선형성 분석

IBA Primus L 테스트 팬텀의 EPID 획득 영상을 분석하여 공간 분해능(Spatial Resolution) 및 기하학적 왜곡을 0.1mm 정밀도로 검증합니다.
02

대조도(Contrast) & 신호 대 잡음비(SNR) 정량 평가

고대조도 및 저대조도 영역의 ROI를 자동 탐지하여 대비잡음비(CNR), 노이즈 레벨, 빔 노광 균일도를 객관적 수치로 산출합니다.
03

임상 품질 기준(Pass/Fail) & PDF 보고서 자동 생성

국제 화질 표준 기준을 적용해 Pass/Fail을 자동 판정하고, 수치와 맵이 포함된 공식 영상 QA PDF 리포트를 생성합니다.

🖥️ RIT EPID Analysis: EPID 기반 영상 도시메트리 및 빔 품질 분석

01

EPID 영상 도시메트리 정밀 캘리브레이션

RIT 알고리즘을 결합하여 EPID 패널의 응답 민감도를 자동 교정하고 빔 노광 선량의 시공간적 변동성을 정밀하게 모니터링합니다.
02

2D/3D 감마 인덱스(Gamma Index) 분석

계획 선량 및 이전 획득 기준 영상과 실시간 대조하여 2%/2mm, 3%/3mm 감마 통과율(Pass Rate) 및 오차 맵을 시각화합니다.
03

통합 화질 평가 & 품질 결과지 자동 생성

EPID 선형성, 픽셀 맵 결함, 빔 대칭도 지표를 일괄 검증하고 임상 품질 기준 Pass/Fail 판정 결과지(PDF)를 자동 생성합니다.

💿 Catphan Uniformity (CTP486): CT 이미지 균일도 및 픽셀 노이즈 정밀 평가

01

CTP486 모듈 기반 CT 넘버(HU) 균일도 평가

Catphan 500/600 CTP486 모듈 단면을 정밀 자동 탐지하여 중심 및 주변 4방향 ROI의 Hounsfield Unit(HU) 평균 편차와 균일도(Uniformity)를 검증합니다.
02

노이즈(Noise) & 이미지 아티팩트 정량 분석

균일 영역 ROI 내부 픽셀 표준편차(SD) 기반 이미지 노이즈 레벨 및 아티팩트 여부를 자동 측정하여 CT재구성 시스템 성능을 진단합니다.
03

임상 톨러런스(Pass/Fail) 판정 & PDF 문서화

CT 수치 허용 한계(예: ±5 HU 균일도 기준) 자동 평가 및 종합 분석 결과가 담긴 퀄리티 QA 리포트(PDF)를 즉시 생성 및 아카이빙합니다.

🔬 Catphan Material Sensitometry (CTP404): 물질별 HU 선형성 & 슬라이스 두께 검증

01

CTP404 모듈 물질 인서트(Teflon, Delrin, Acrylic 등) HU 선형성 교정

Teflon, Delrin, Acrylic, LDPE, Air 등 다양한 밀도 물질 인서트의 CT 수치(HU)를 정밀 측정하고 선형성(Linearity) 반응을 자동 판정합니다.
02

슬라이스 두께(Slice Thickness) & 기하학적 정밀도 측정

CTP404 경사 와이어 인서트 화상을 분석하여 실제 영상 재구성 슬라이스 두께와 기하학적 왜곡 편차를 정량 산출합니다.
03

물질 교정 통과율(Pass/Fail) & PDF 리포팅 자동화

각 조직 등가 물질별 톨러런스 기준 자동 검증 및 시각적 산출 결과가 작성된 퀄리티 리포트(PDF)를 즉시 출력하고 데이터베이스에 아카이빙합니다.

📈 Smoothing Filter: 노이즈 보정 및 프로파일 평활화 필터링

01

가우시안 및 이동평균(Savitzky-Golay) 필터링 알고리즘

측정 빔 프로파일(Profile) 및 심부선량(PDD) 곡선의 고주파 노이즈(Noise)를 커스텀 필터 창(Window Size) 및 가중치(Sigma)로 정밀하게 감소시킵니다.
02

원본 vs 스무딩 곡선 실시간 대조 시각화

필터 적용 전 원본 곡선(Raw Curve)과 스무딩 처리된 곡선(Filtered Curve)을 동일 차트상에서 실시간으로 대조하여 물리적 변형 여부를 검증합니다.
03

원클릭 필터 재설정(Reset) & 수치 이관 지원

스무딩 처리된 데이터는 원클릭으로 빔 분석 연산 엔진에 자동 이관되며, 원본 데이터 복구가 필요할 경우 언제든 Reset 기능으로 복원할 수 있습니다.

⚡ Ionization to Dose Conversion: 이온화 수치-흡수선량 정밀 자동 변환

01

TG-51 / TRS-398 표준 가이드라인 변환 알고리즘

이온챔버(Ion Chamber)에서 측정된 미세 이온화 전하량(nC)을 AAPM TG-51 및 IAEA TRS-398 프로토콜 기반 물리적 흡수선량(cGy/Gy)으로 변환합니다.
02

온도·기압(Ptp) & 멈춤전력비(Stopping-Power Ratio) 자동 보정

실시간 측정 환경의 온도, 기압 및 에너지별 멈춤전력비($s_{w,med}$) 및 재결합 보정계수($P_{ion}$, $P_{pol}$)를 자동으로 계산 및 반영합니다.
03

변환 빔 선량 곡선 자동 렌더링 & DB 저장

변환 처리된 절대선량(AbsDose) PDD 및 프로파일 데이터를 차트로 즉시 렌더링하고, 치료 계획 검증용 데이터베이스로 연동합니다.

✏️ Curve Editor: 선량 곡선 정밀 편집 및 포인트 데이터 수정

01

인터랙티브 곡선 데이터 포인트 수동/자동 수직 보정

PDD 및 프로파일 차트상의 아티팩트 포인트(Outlier)를 드래그 앤 드롭 또는 수치 직접 입력으로 0.01mm/0.1% 선량 정밀도로 수정합니다.
02

특이점 삭제, 영점 재설정(Zero Offset) & 구간 보간(Interpolation)

전리함 노이즈 구간을 원클릭으로 구역 지정 삭제하고 스플라인(Spline) 및 선형 보간 알고리즘으로 매끄러운 곡선 데이터를 복원합니다.
03

편집 이력 버전 관리 & 분석 엔진 즉시 반영

수정 전 원본 곡선과 편집 곡선의 변경 내역(Undo/Redo)을 추적 관리하며, 완료된 곡선 수치를 빔 가속기 분석 파이프라인으로 이관합니다.

⚖️ Make Symmetric: 프로파일 중심축 좌우 대칭화 연산

01

방사선 중심축(CAX) 기준 프로파일 좌우 수치 대칭화

비대칭 빔 산란이나 측정 펜텀 틸팅 오차로 발생한 횡단/종단 빔 프로파일(Inplane/Crossplane)을 중심축 기준으로 미러링(Mirroring) 평균화합니다.
02

대칭도(Symmetry) 및 평탄도(Flatness) 정밀 재계산

대칭화 필터 적용 전후 대칭도 수치(IEC/Varian 표준) 변화율을 자동 계산하여 경사도(Slope) 편차를 정량적으로 비교 분석합니다.
03

치료 계획(TPS) 커미셔닝 대칭 빔 기준 데이터 생성

대칭 연산이 완료된 빔 프로파일을 TPS(Treatment Planning System)에 보정 기준 빔으로 이관하거나 커스텀 파일 포맷으로 내보냅니다.

↔️ Curve Shift (Move): 선량 곡선 축 좌표 이동 보정

01

X/Y/Z 축 좌표 오프셋(Shift) 밀리미터 정밀도 수동/자동 이동

물 수조 펜텀 이동 오차나 탐촉자 설정 미세 오차로 발생한 위치 이동치(Δx, Δy, Δz)를 정밀 조정하여 빔 곡선을 신속하게 재정렬합니다.
02

방사선 중심축(CAX) 및 50% Isodose 기준 오프셋 정렬

빔 프로파일의 50% 선량 반치폭(FWHM) 중심점 및 PDD 표면(d=0mm) 기준 좌표축 원점을 원클릭으로 정밀 얼라인먼트합니다.
03

실시간 시프팅 가시화 & 보정 곡선 데이터베이스 갱신

좌표 이동 전후 곡선을 차트에 겹쳐서 실시간 확인하고 보정이 완료된 좌표 파라미터를 품질 아카이빙 엔진으로 전달합니다.

📊 Curve Resampling: 데이터 샘플링 간격 재구성 및 보간

01

균일 공간 해상도(Equidistant Step) 샘플링 재구성

불균일하게 획득된 빔 프로파일 및 PDD 데이터 포인트를 0.5mm, 1mm 등 균일한 거리 간격(Step Size)으로 정밀하게 재샘플링합니다.
02

고차 큐빅 스플라인(Cubic Spline) & 선형 보간 엔진

3차 스플라인 보간법을 적용하여 급격한 선량 경사면(Penumbra 영역)의 왜곡을 방지하고 연속적인 고밀도 빔 곡선을 생성합니다.
03

치료 계획(TPS) 호환 표준 그리드 연동

Eclipse, Monaco, RayStation 등 주요 TPS의 입력 규격 그리드 간격으로 맞춤 재샘플링하여 직접 비교 연산을 수행합니다.

📐 Curve Rescaling: 선량 스케일링 및 백분율(100%) 정규화

01

최대 선량($D_{max}$) 및 특정 깊이/위치 기준 100% 정규화(Normalization)

PDD 및 빔 프로파일 측정 데이터의 최대값 지점 또는 지정 깊이/중심축(CAX) 선량을 100.0%로 자동 스케일링 조정합니다.
02

임의 스케일 팩터(Multiplier Factor) 및 절대선량 변환 리스케일

사용자 지정 곱셈 계수(예: cGy/MU 환산율)를 전체 선량 곡선에 승산하여 상대선량을 절대선량 수치로 일괄 갱신합니다.
03

기준 선량 스케일 비교 대조 & 분석 파이프라인 갱신

리스케일링 전후 빔 곡선의 오버레이 차트를 통해 스케일링 정확도를 실시간 검증하고 보정된 데이터 수치를 전송합니다.

🎯 CAX Correction: 방사선 중심축(Central Axis) 정밀 위치 교정

01

프로파일 중심축(CAX) 오프셋 자동 계산 & 보정

50% 선량 포인트(Field Edge) 기반 중심점 탐지 알고리즘으로 빔 프로파일의 기하학적 중심축과 물리적 방사선 중심축 오차를 자동 계산 및 교정합니다.
02

탐촉자(Detector) 위치 편차 원클릭 Zeroing

3D 물 수조(Water Phantom) 구동부 기계적 편차나 탐촉자 조준 미세 왜곡을 원클릭으로 중심 원점(0.0mm)에 정밀 얼라인먼트합니다.
03

교정 데이터 실시간 시각화 및 검증 엔진 연동

중심축 교정 전후 빔 곡선 및 평탄도/대칭도 변화 수치를 실시간으로 대조하고 최종 보정 곡선을 분석 파이프라인으로 전송합니다.

📡 Transfer Data (RTPS): 치료 계획 시스템 통합 데이터 전송

01

주요 RTPS(Eclipse, Monaco, RayStation) 커스텀 데이터 익스포트

분석 완료된 PDD, 빔 프로파일, 기계 성능 검증 데이터를 치료 계획 시스템(RTPS) 호환 표준 파일 포맷(ASC, DICOM RT, XML)으로 원클릭 변환 전송합니다.
02

실시간 전송 큐(RTPS Queue) 모니터링 & 무결성 자동 검증

네트워크 전송 대기열을 실시간 추적하고, 체크섬(Checksum) 및 포맷 헤더 검증을 통해 데이터 손실 없는 안전한 네트워크 이관을 보장합니다.
03

원내 중앙 QA 서버 & 전자 차트(EMR/PACS) 자동 아카이빙

품질 검증 보고서 및 전송 기록 로그를 원내 중앙 데이터베이스 및 병원 PACS/EMR 환경으로 연동하여 아카이빙합니다.

⚙️ RTPS Configuration: 치료 계획 시스템 연동 및 프로토콜 설정

01

RTPS 시스템 네트워크 IP & DICOM AE Title 구성

치료 계획 워크스탠드(Eclipse, Monaco, RayStation 등)와의 DICOM C-STORE / C-FIND 프로토콜 통신 호스트 주소 및 포트를 구성합니다.
02

데이터 포맷 규칙(ASC/DICOM/XML) & 저장 디렉토리 맵핑

각 TPS별 빔 프로파일, PDD 및 이소도즈 포맷 수용 형식 규격과 자동 내보내기/불러오기 기본 폴더 경로를 설정합니다.
03

통신 상태 원클릭 Echo/Ping 검증 & 설정 동기화

원클릭 테스트 통신(DICOM Ping/Echo)을 통해 서버 연결 상태를 실시간 확인하고 연동 프로필 파라미터를 동기화 저장합니다.

📑 Total QA Report: 폴더 내 PDF 리포트 탐색 & 통합 PDF 병합 생성

01

지정 리포트 폴더 내 PDF 파일 탐색 & 미리보기 확인

시스템에 설정된 지정 저장 폴더(Report Folder)를 실시간 스캔하여 개별 개별 측정 및 QA 결과 PDF 리포트를 간편하게 탐색하고 실시간 상태를 확인합니다.
02

다중(Multiple) PDF 문서 원클릭 단일 PDF 병합(Merge)

Profile, PDD, Machine QA 등 여러 개의 개별 검증 PDF 문서를 사용자가 원하는 순서대로 통합하여 하나의 완벽한 단일(Total) PDF 보고서로 자동 병합합니다.
03

통합 보고서 아카이빙 & 병원 EMR/PACS 제출 문서 표준화

하나로 결합된 Total QA 리포트를 지정 폴더에 자동 발간 및 아카이빙하며, 의학물리학자 검인용 최종 통합 보고서 형태로 원내 서버에 즉시 등록합니다.

📅 Period Report Window: 지정 폴더 PDF 확인 & 내장 한글(HWP) 감사 문서 편집

01

지정 리포트 폴더 내 PDF 검증 문서 실시간 스캔 & 확인

지정된 저장 폴더에 생성되어 있는 기간별 PDF 리포트를 간편하게 탐색하고 실시간으로 불러와 리포트 내역을 정밀 확인합니다.
02

내장 한글(HWP) 워드 프로세서 임베디드 모듈 탑재

독자적인 한글(HWP) 프로그램 에디터가 내장되어 있어 별도의 프로그램 설치 없이 한글 감사 문서를 즉시 불러오고 자유롭게 편집할 수 있습니다.
03

PDF 수치 뷰어 대조 기반 한글 품질 감사 문서 실시간 수정 & 저장

화면 상에서 PDF 측정 결과 문서를 참조하면서 정기 품질 감사용 한글(HWP) 서식 문서를 정확하게 수정한 후 보관할 수 있습니다.

📊 DosiReport: PDF 데이터 자동 파싱 & 엑셀(Excel) 품질 감사 워크시트 연동

01

지정 폴더 저장 PDF 문서 탐색 & 개별 결과 실시간 뷰어 확인

시스템에 지정된 저장 폴더 내 QA 및 측정 PDF 문서를 실시간으로 불러와 열람 및 수치를 대조 확인할 수 있습니다.
02

품질 감사 엑셀(Excel) 서식 시트(Sheet)별 수치 정밀 수정 및 관리

병원 정기 품질 감사용 엑셀 문서의 각각의 탭/시트(Sheet) 수치 데이터를 사용자가 직접 확인하고 손쉽게 개별 편집 및 업데이트할 수 있습니다.
03

PDF 수치 자동 추출(Auto-Extraction) & 엑셀 시트 자동 바인딩

PDF 문서 내 측정 데이터 수치를 자동으로 파싱 및 추출하여 엑셀 시트의 지정 셀에 즉시 채워줌으로써, 수작업 기입 오차를 방지하고 신속 정확한 데이터 기입을 보장합니다.

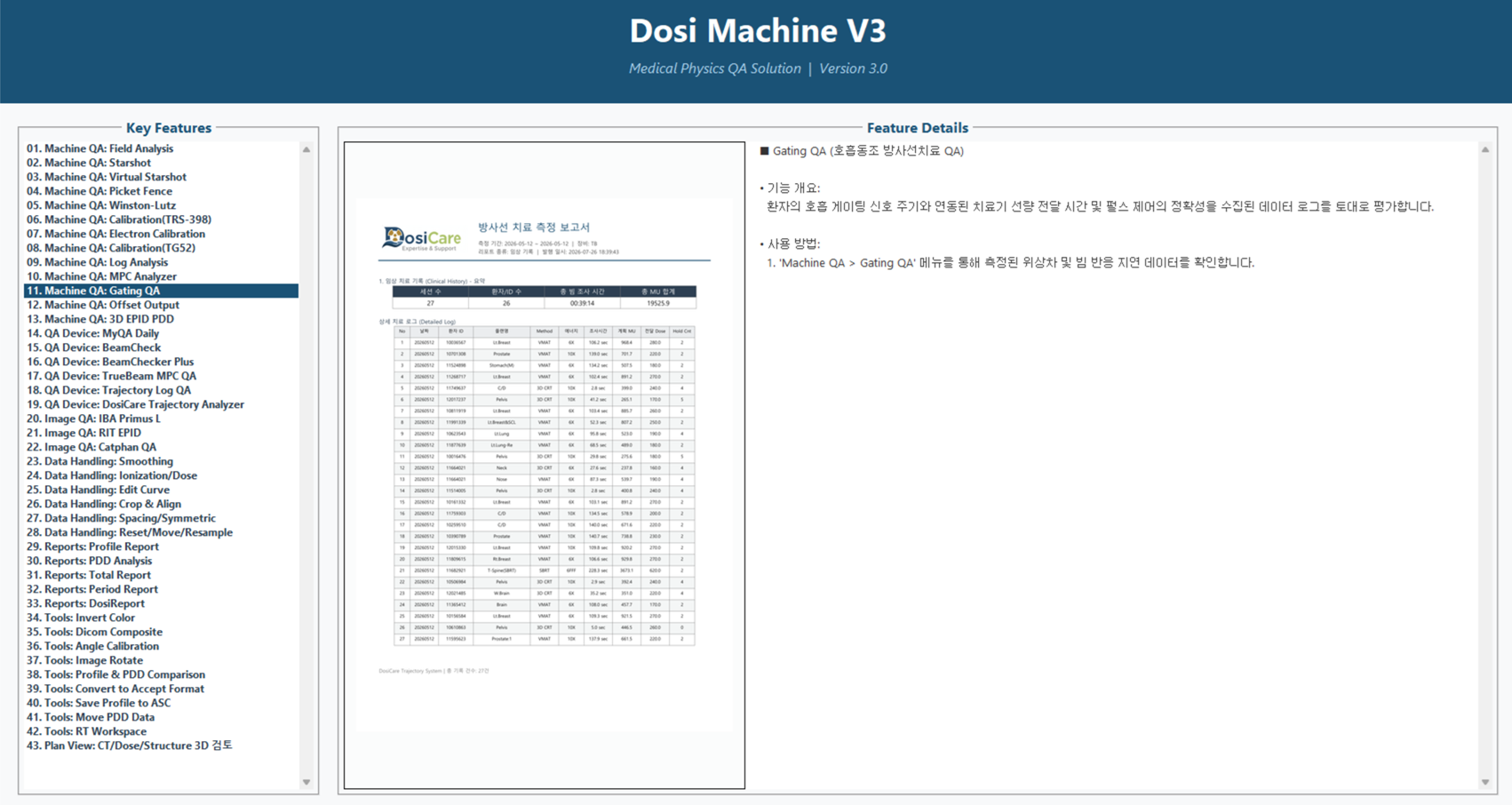

ℹ️ About DosiCare & DosiMachine: 차세대 방사선 치료 품질 관리 플랫폼 정보

01

DosiCare 릴리스 버전 & 엔진 코어 시스템 아키텍처

최신 방사선 치료 장비(TrueBeam, Halcyon, Versa HD 등) 및 3D 수조 펜텀 데이터를 지원하는 DosiCare 플랫폼 버전 정보와 소프트웨어 빌드 스펙을 확인합니다.
02

의학물리 국제 규격(AAPM TG-142, IAEA TRS-398) 준수 라이선스

AAPM, IAEA, ESTRO 등 글로벌 방사선 가속기 품질 관리 가이드라인 및 보안 인증 라이선스 정보를 투명하게 공유합니다.
03

기술 지원(Technical Support) & 깃허브/고객 센터 연동

시스템 업데이트 내역 확인, 실시간 버그 리포팅 및 의학물리학 전문 엔지니어링 서포트 창구 안내를 제공합니다.

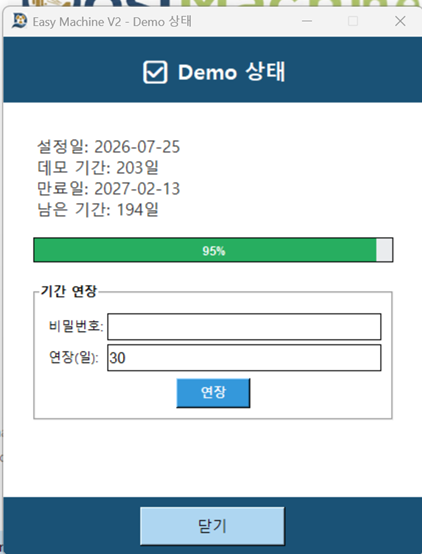

🔑 Demo License & Status: 데모 라이선스 상태 및 기능 제한 모니터링

01

데모 라이선스 잔여 만료 기한 & 사용 가능 잔여 일수 모니터링

현재 활성화된 DosiCare 평가판(Demo License)의 만료 예정일과 사용 허용 잔여 일수(Days Remaining)를 실시간으로 확인합니다.
02

모듈별 체험 가능 기능 & 제한(Limitation) 상태 대시보드

DosiMachine, DosiDaily, DosiBeam 모듈별 개별 데모 라이선스의 분석 기능 활성화 범위 및 내보내기 제한 여부를 점검합니다.
03

정식 제품 키(Product Key) 키 등록 & 정식 라이선스 즉시 전환

발급받은 정식 제품 인증 라이선스 키를 등록하여 데모 제한을 해제하고 풀 버전을 즉시 정식 활성화합니다.

🖥️ Plan View: 환자 치료 계획 3D 선량 & 기계 파라미터 시각화

01

DICOM RT Plan 및 RT Dose 3D 등선량면(Isodose) 3축 가시화

치료 계획 데이터의 3차원 선량 분포를 Axial, Sagittal, Coronal 단면 뷰어로 즉시 열람하고 50%~100% Isodose 곡선을 인터랙티브 분석합니다.
02

다엽콜리메이터(MLC) 구동 궤적 & Beam Delivery 빔 파라미터 검증

Gantry Angle, Collimator Angle, Couch Position 및 MLC Leaf 궤적 파라미터를 그래픽 뷰어로 정밀 검증하여 치료 조사 타당성을 점검합니다.
03

계획 선량 대 실측 검증 선량(Planned vs Delivered) 대조 분석

RTPS 수립 계획 선량과 실제 검증 장비 측정 선량 맵을 원클릭으로 오버레이 대조하여 감마 평가 파이프라인으로 전송합니다.

✨ G_Angle: Winston-Lutz 기반 갠트리 정밀 각도 검증

01

Winston-Lutz 기반 설계 각도 정밀 분석

분석 과정에서 BB와 EPID 영상으로 확인된 실제 갠트리 위치와 장비의 설계된 각도(Target/Virtual Angle)를 밀리미터 및 도 단위로 정밀 비교합니다.
02

이미지 기반 OCR 및 지능형 추출

스크린샷 드래그 앤 드롭만으로 Tesseract.js가 텍스트를 즉시 추출하며, 복합 형식에서 Target/Measured 값을 스스로 분리하여 오차를 계산합니다.
03

연간 점검표 연동 및 문서화 자동화

분석 결과를 [연간 점검표]의 기계 점검 섹션으로 원클릭 전송하고, 공식 서식의 PDF 리포트를 즉시 생성하여 법적/기술적 근거 자료로 활용합니다.

✨ MyQA: 스마트한 데이터 관리 및 분석

01

SQL DB 직접 로드 및 추출

MyQA SQL 데이터베이스를 서버에서 즉시 로드하여측정 데이터(Output, Flatness, Symmetry 등)를 자동으로 추출합니다. 복잡한 수동 쿼리나 지루한 데이터 리스트 확인 없이 실시간으로 정보를 읽어와 정확성을 보장합니다.
02

워크플로우 통합

클릭 한 번으로 추출된 데이터를 월간 점검표(Monthly Check Sheet)의 해당 에너지 항목으로 즉시 전송할 수 있습니다. 장비 이름과 에너지 레이블을 지능적으로 매칭하여 매월 반복되는 문서 기록 작업을 완벽하게 자동화합니다.
03

장비별 대시보드 관리

날짜별, 장비별 필터링을 통해 축적된 데이터를 체계적으로 관리하고 시각화할 수 있습니다. 장비의 성능 추이를 직관적으로 파악하여 선제적인 유지보수를 지원하고 효율적인 QA 운영 환경을 제공합니다.

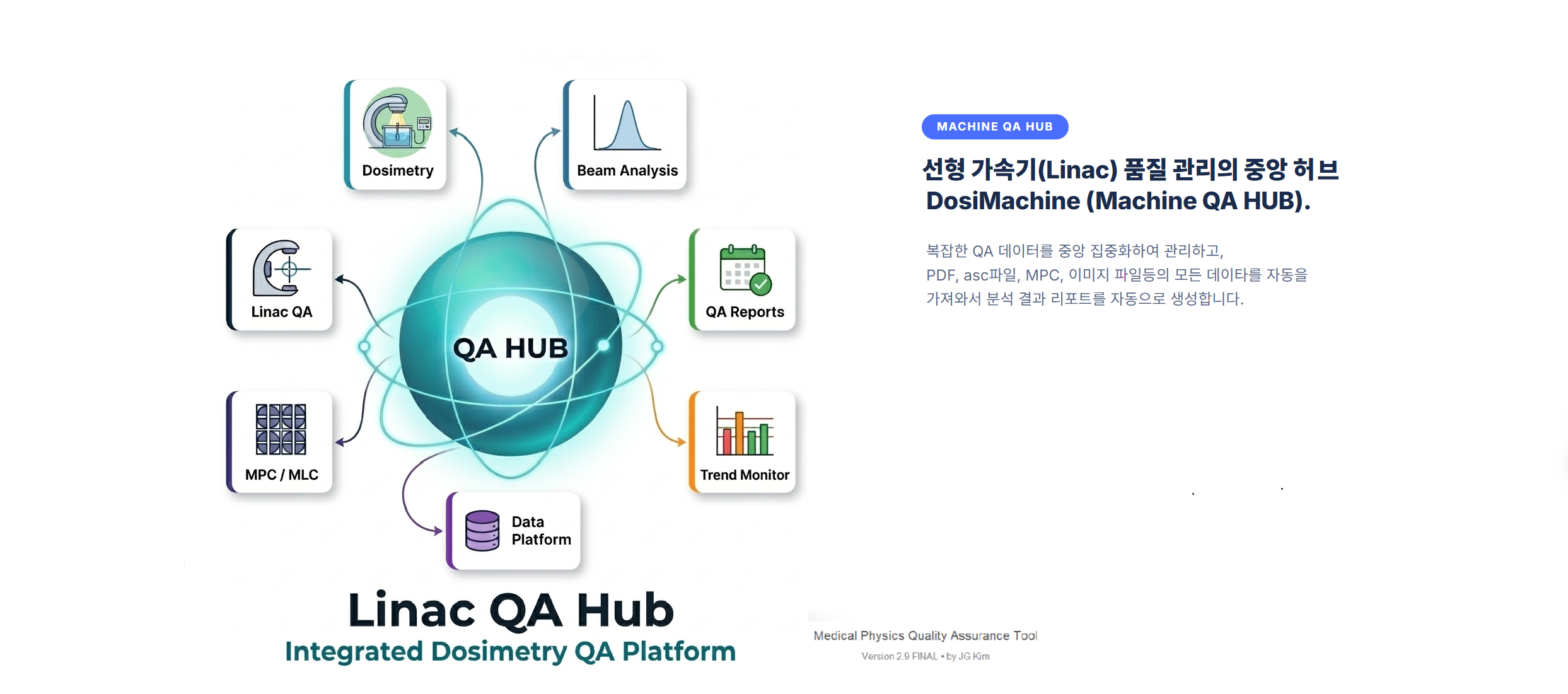

DosiMachine — 선형가속기(Linac) 방사선 치료 품질관리 통합 솔루션

📅 통합 QA 관리 시스템

주요 도구별 핵심 기능

🚀 데이터 분석의 자동화

🔄 왜 Linac QA Hub인가?

완벽한 데이터 연동

통찰력 있는 시각화

업무 효율 극대화

🛠️ 표준 워크플로우

👥 타겟 대상

의학 물리사

QA 테크놀로지스트

관리자

🚀 DosiMachine 코어 시스템 주요 기능 핵심 대시보드

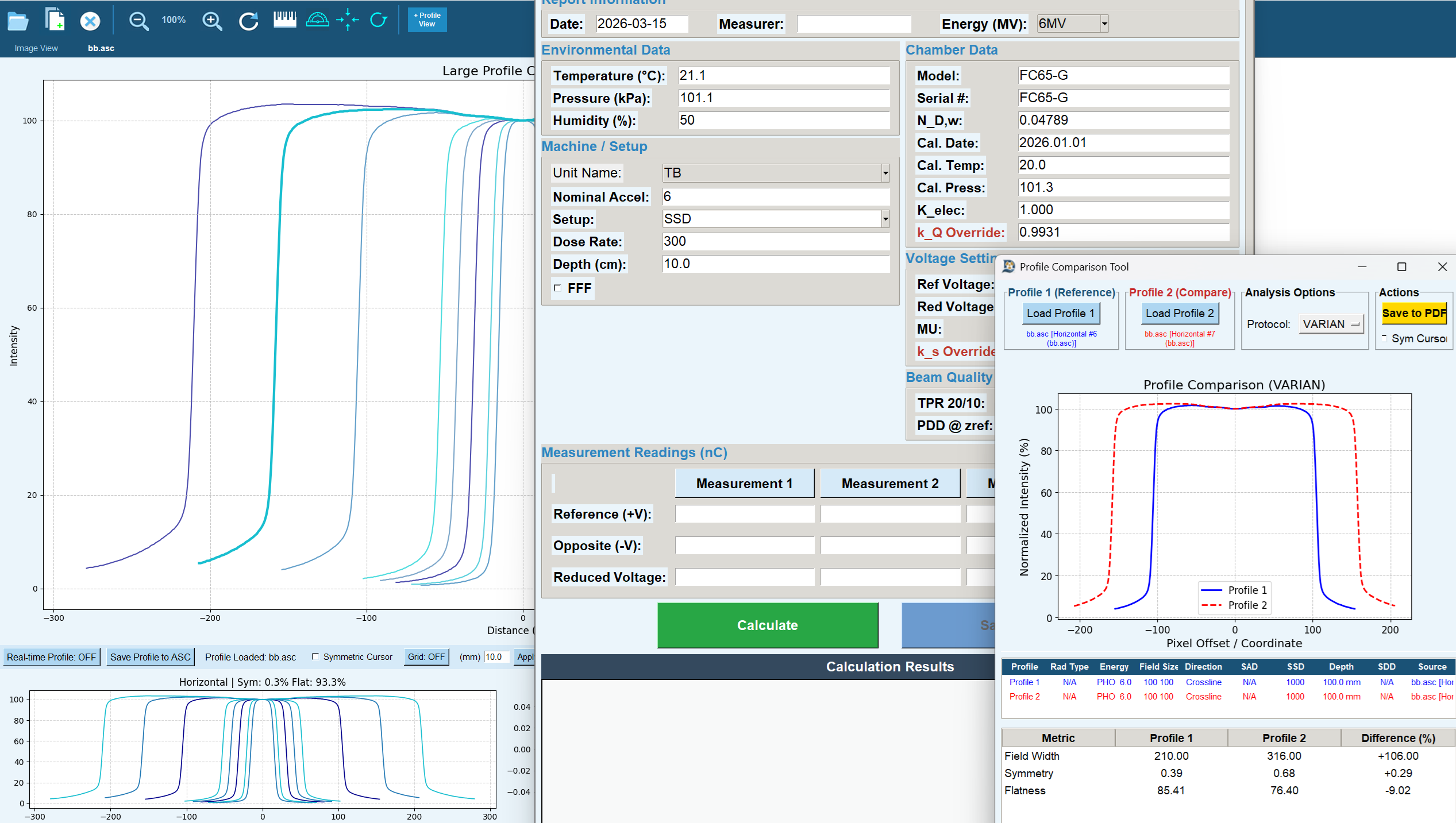

Precision Beam Analysis

Image & Device QA

Plan View & RT Workspace

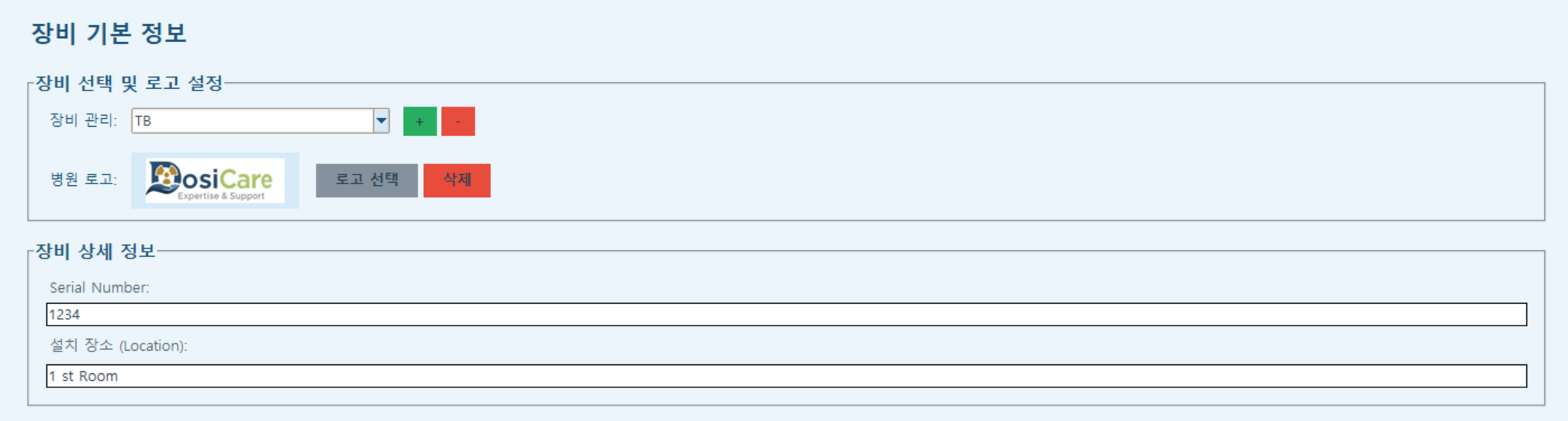

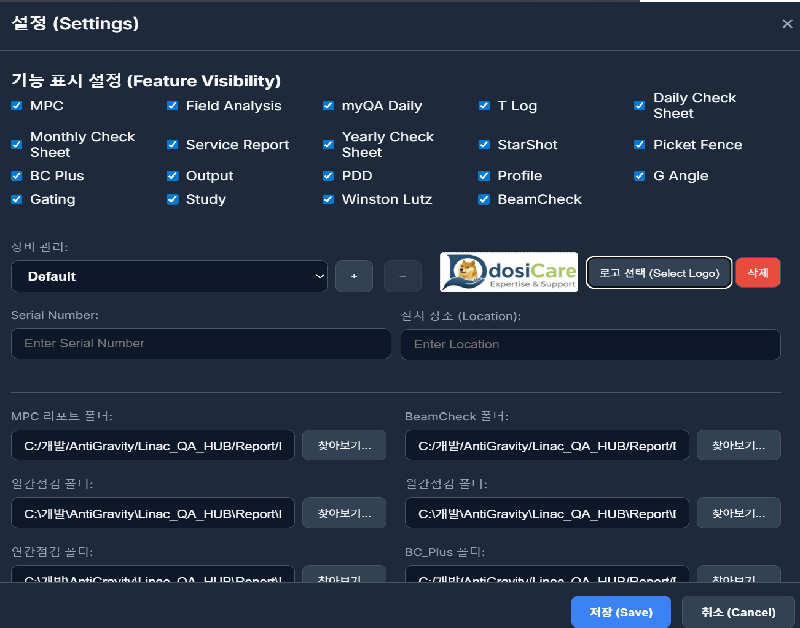

Configuration & System Setup

Why DosiMachine?

Clinical Excellence & Accuracy

Unmatched Efficiency & Speed

Seamless Integration
